Sourcing silinder tipping teleskopik underbody 4TG-E90x1055 4-tataran kanggo trailer dump abot? Priksa spesifikasi OEM: Lengan Ø90/75/60/45mm, panjang tertutup 389mm, kapasitas 8–15T.
Classification:
4-Tahap Tunggal-Akting Underbody Tipping CylinderSleeve Diameter Sequence:
Tahap 1: Ø90 mm Tahap 2: Ø75 mm Tahap 3: Ø60 mm Tahap 4: Ø45 mmTotal Usable Stroke:
1,055 mm (41,54 inci)Retracted / Closed Mounting Height:
389 mm (15,31 inci)Operating Pressure Rating:
18 MPa (180 bar / 2,610 psi)Rated Tipping Load Capacity:

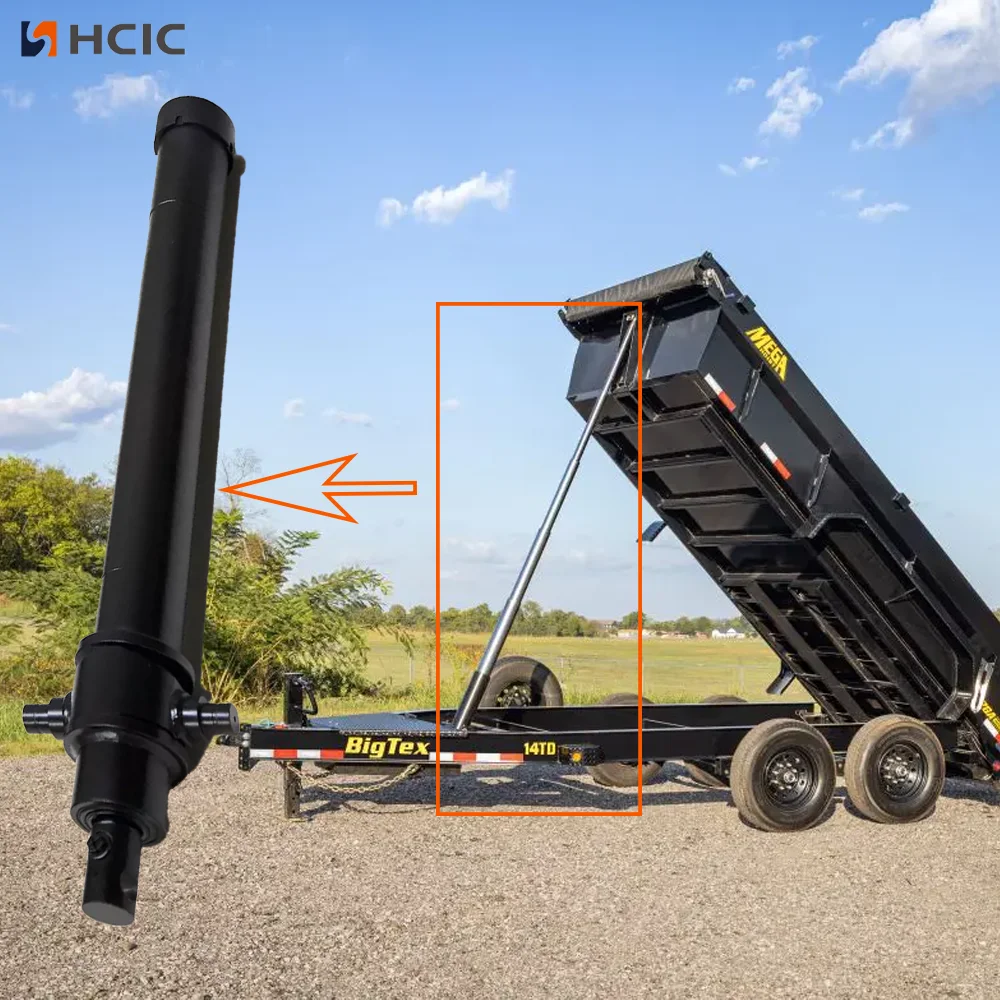

8,0 kanggo 15,0 metrik TonPembangun treler komersial sing ngrancang pengangkut gandum tri-poros tugas abot, tippers agregat, lan treler mbucal tambang ngadhepi masalah geometri sing brutal: peraturan reresik dalan nuntut dhuwur dek muatan sing sithik banget, ninggalake jarak vertikal meh nol ing ngisor subframe. Nanging, nalika ngangkut 15 ton kerikil sing dipadhetke utawa lemah ndhuwur udan, bed breakout awal mbutuhake gaya hidrolik sing gedhe banget. 4TG-E90x1055 4-Stage Underbody Telescopic Tipping Cylinder kanggo Heavy Dump Trailer ngrampungake konflik rekayasa sing tepat iki kanthi nyepetake patang tahapan presisi-nested menyang amplop tertutup tertutup 389 mm (15.31") sing cendhak banget.
Kanthi nesting lengen utama Ø90 mm sing gedhe ing tong minyak dasar, silinder ngasilake dorongan wiwitan sing masif langsung ing ngisor tengah beban. 4TG-E90x1055 4-Stage Underbody Telescopic Tipping Cylinder kanggo Heavy Dump Trailer nyedhiyakake stroke efektif 1,055 mm (41,54") sing dirating nganti 18 MPa (2,610 psi), ngirimake kapasitas tipping 8,0 nganti 15,0 metrik ton nalika njaga trails tambang lemah sing sah.
| Parameter Teknik | Nilai Katalog / Patokan Lokakarya |
|---|---|
| Jeneng Model | 4TG-E90x1055 |
| Klasifikasi | 4-Tahap Tunggal-Akting Underbody Tipping Cylinder |
| Urutan Diameter Lengan |
Tahap 1: Ø90 mm Tahap 2: Ø75 mm Tahap 3: Ø60 mm Tahap 4: Ø45 mm |
| Total Stroke bisa digunakake | 1,055 mm (41,54 inci) |
| Dhuwur Pemasangan Ditarik / Ditutup | 389 mm (15,31 inci) |
| Rating Tekanan Operasi | 18 MPa (180 bar / 2,610 psi) |
| Rated Tipping Kapasitas Muatan | 8,0 kanggo 15,0 metrik Ton |
| Hardening lumahing & Coating | Precision Ground & Hard Chrome Plated (>= 25 um) |
| Jinis Pemasangan Ndhuwur / Ngisor | Gimbal-Ring Trunnion Cradle & Bottom Ball Socket |
| Konfigurasi Sealing | Paket V-packing chevron poliuretan abot |
| Pertahanan kontaminasi | Scraper nganggo logam abot ing saben panggung |
Ngerteni kurva gaya hoist underbody papat tahap nyegah kesalahan ukuran hidraulik sing larang regane ing desain trailer komersial:
Amarga 4TG-E90x1055 4-Stage Underbody Telescopic Tipping Cylinder kanggo Heavy Dump Trailer nduweni fitur ring mandeg internal sing diasah mikro, guncangan transisi lengan direndhem, nglindhungi komponen pompa lan gear PTO saka lonjakan tekanan hidrolik dadakan.
Nalika mbuwang rip-rap abot utawa manure teles, materi arang dibuwang kanthi simetris. Yen tailgate nyekel ing watu ing sisih siji, ewonan kaki-pound torsi twisting dinamis transfer langsung menyang silinder hoist.
Kanggo nyegah nyetak lengen klambi lan ekstrusi cincin panuntun, 4TG-E90x1055 kudu dipasang ing cradle gimbal bundher sing cocog. Artikulasi dual-axis ngidini werni ngisor lan trunnion ndhuwur bisa muter nganti ± 6 ° ing kabeh arah, ngisolasi papat tahapan krom sing luwih dawa saka beban mlengkung sing fatal.
Amarga silinder teleskopik multi-tataran ngganti volume minyak sing signifikan sajrone ekstensi lengkap, volume tangki hidrolik minangka titik kegagalan kritis.
| Tahap Silinder | Lengan OD | Panjang Panggung | Volume Cairan sing Dipindhah |
|---|---|---|---|
| tataran 1 | 90 mm | ~264 mm | ~ 1.68 Liter |
| tataran 2 | 75 mm | ~264 mm | ~ 1.17 Liter |
| tataran 3 | 60 mm | ~264 mm | ~0,75 Liter |
| tataran 4 | 45 mm | ~264 mm | ~0,42 Liter |
| Volume Stroke Total | — | 1.055 mm | ~4,02 Liter (1,06 Gal) |
Spesifikasi sing kadhaptar ing ndhuwur makili standar Katalog Produk HCIC 2026 resmi (Page 18, Underbody Tipping Cylinder Series). Amarga tata letak crossmember subframe trailer lan géomètri overhang beda-beda ing antarane manufaktur, tansah verifikasi reresik rel sasis, garis tengah pin poros, lan rating aliran pompa hidrolik sadurunge braket pemasangan las.
Nggawe trailer mbucal kapasitas dhuwur utawa ngganti hoist underbody underperforming?
Kirimake cetak biru sasis trailer, peringkat muatan reged, lan syarat produksi taunan menyang tim teknik HCIC. Kita nyedhiyakake model STEP 3D lengkap sajrone 24 jam, cradle gimbal pemasangan khusus, lan perjanjian pasokan volume langsung pabrik kanggo ngoptimalake throughput manufaktur.
