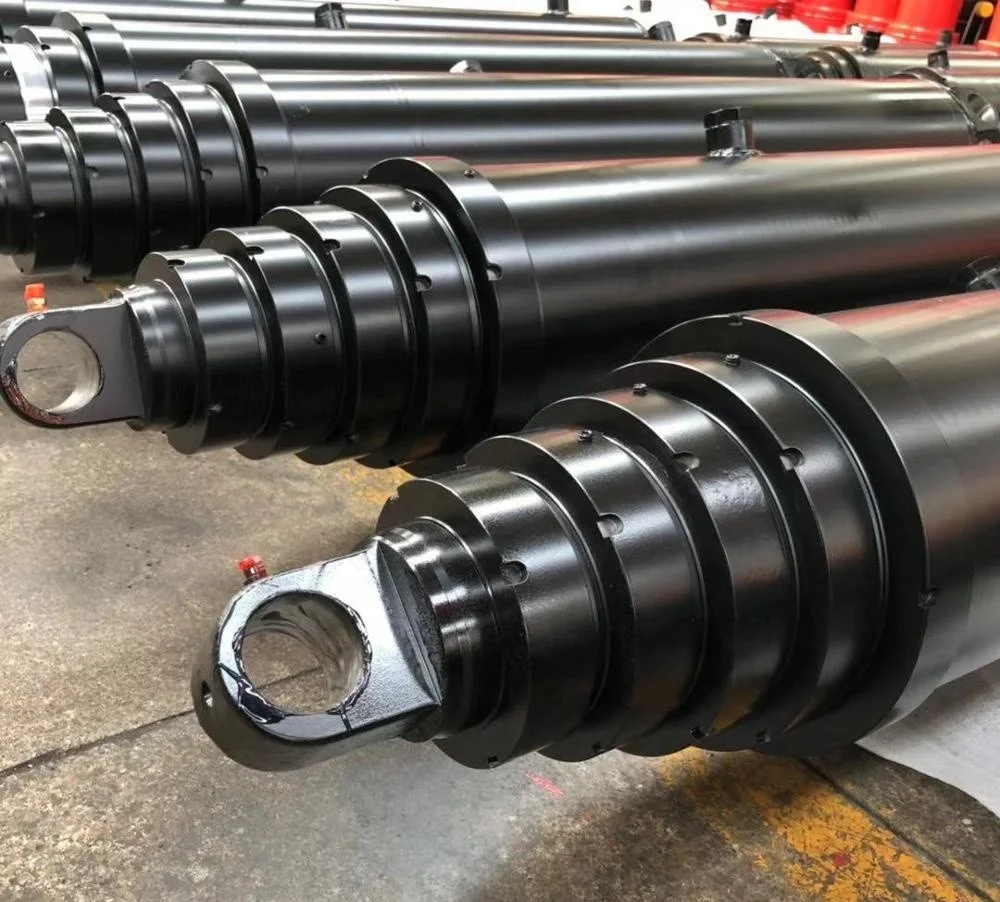

Silinder teleskopik nyuplai stroke dawa saka dawa ditarik banget kompak.HCIC wis trip designingteleskopik kanggo jumlahe industri lan tujuan lan bisa karo sampeyan kanggo format siji akting, siji akting / kombinasi performing pindho, utawa desain katon pindho.
Silinder Teleskopik Tunggal Akting
Silinder siji-tumindak nggunakake tekanan hidrolik kanggo ngluwihi, lan mundur amarga beban saka gravitasi utawa sawetara gaya njaba sing beda.
Hydraulic ngleyang lan galur ngluwihi silinder
Gravitasi utawa sawetara tekanan njaba sing beda bakal narik silinder kasebut
Nyekel posisi
Stroke dawa ing dawa ditutup kompak
Dhiameter njaba luwih gedhe tinimbang silinder rod
Diagram sing kurang rumit tinimbang akting ganda
Silinder Teleskopik Double-Acting
Silinder tumindak kaping pindho nggunakake tekanan hidrolik kanggo saben extension lan retraction.
Energi hidrolik retracts silinder minangka musuhan kanggo gravitasi / pasukan
Tekanan mundur bisa narik beban
Silinder teleskopik konvensional
Loro-lorone bandar diselehake ing rod pungkasan
Segel piston umume dering wesi padhet
Silinder ora dirancang maneh kanggo njaga beban ing posisi nyata (drifting)
Minimal go karo aliran sing dibutuhake kanggo nyegah stalling
Unsur khusus bisa dirancang dadi silinder teleskopik
Loro-lorone bandar ing diagram tong minyak ngindari nransfer hoses lan sijine pola
Segel piston positif ngidini silinder njaga beban lan nyingkirake kabutuhan luncuran minimal
Dawane kurang guna saben tataran tinimbang teleskop dobel tradisional
FITUR PILIHAN
Tekanan kerja nganti 5000 PSI
2 nganti 5 bagean kerja
Nganti 20 "diameter tong
Lapisan panggung tabung laras alternatif sing migunani bebarengan karo nitrida, krom liwat nikel, semprotan plasma
Dawane stroke nganti 480 "(40 kaki)
Bahan rod alternatif sing bisa digayuh kayata baja karbon, diasah kanthi presisi, tahapan dilapisi krom sing angel.
Desain piston mesin sing dibangun ing opsional
Steel utawa ductile internal threaded desain kelenjar
Gunung mandek opsional: trunnion, clevis, tang, tabung pamindhahan, bantalan bola, bushing sing disesuaikan, mindhah celah dibor
