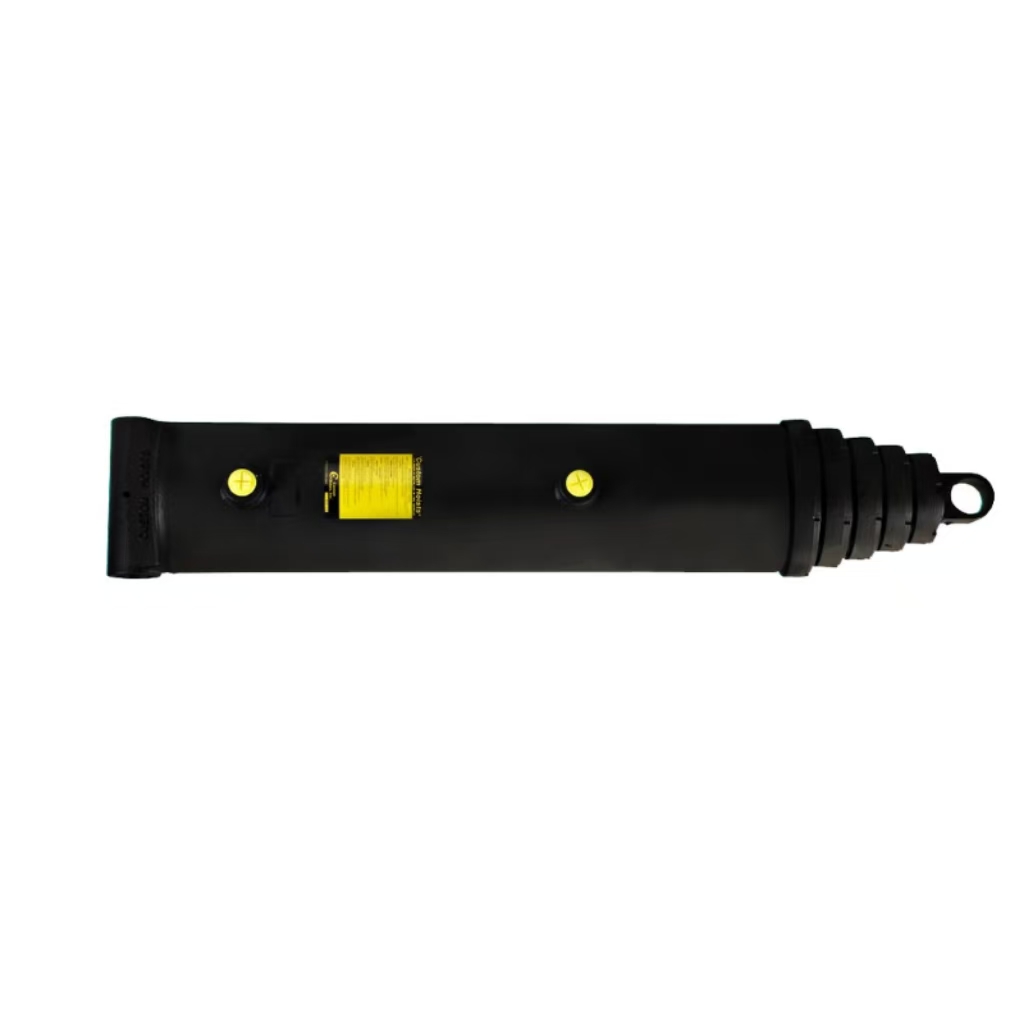

Dibangun kanggo kekuatan lan layanan sing gampang, CH Single Acting Telescopic Cylinder iki nduweni fitur pemasangan cross-tube, tahapan baja sing dipoles, lan finish primer. Segel V-packing ing tekanan dhuwur lan kurang, nalika kacang kemasan eksternal nambah dhukungan lan nyederhanakake pangopènan.
Body o.d.:
9,5 ingStroke:
279.25 ingPSI:
2000Retracted:
77,5 ingPemasangan cross-tabung minangka standar
Desain khusus lan trunnion kasedhiya
Bisa dibangun maneh
V-packing nyedhiyakake sealing tekanan dhuwur lan tekanan rendah
Kacang kemasan eksternal nyedhiyakake dhukungan tambahan kanggo tabung lan nyederhanakake layanan
Tahap baja polesan
Primer rampung
Volume sing kadhaptar ana ing ekstensi lengkap
| Bobot: | 746,00 LBS |
| Bore: | 8 ing |
| Stroke: | 279.25 ing |
| Badan o.d.: | 9,5 ing |
| PSI: | 2000 |
| Rod Dia.: | NA |
| Pin Dia.: | NA |
| ditarik maneh: | 77,5 ing |
| ditambahi: | 356.75 ing |
| Ukuran Port: | 1.0 NPTF |
| Beban kolom: | 100.520 @ 2000 PSI |
| Pemasangan: | Cross-tabung |
| tataran: |
gangsal |
Model CH khusus iki nduweni dimensi bolongan 8-inch sing dipasangake karo stroke efektif kumulatif 279.25-inci, kanthi dawa sakabèhé 77.5 inci lan ukuran lengkap tekan 356.75 inci. Tekanan operasi terus-terusan sing dirating tetep ing 2000 PSI, lan saben silinder rampung ngliwati tes bledosan hidrostatik pabrik ing 5000 PSI sadurunge dikirim kanggo ngilangi risiko bocor sing didhelikake. Bobot 746 LBS saben unit, laras utama diameter njaba 9.5-inci nganggo pipa baja mulus sing kenthel kanggo nglindhungi dampak lateral saka pertambangan sing ora rata lan dalan angkut ing dalan. Dhiameter rod lan diameter pin ditandhani NA amarga desain teleskopik siji-tumindak iki gumantung ing extension barel urutan tinimbang rod piston kapapar kanggo mbukak mbukak.
