Ukuran (L * W * H): 2880x2450x2700 Ukuran Tabel (mm):1000x500 Jumlah Sumbu: 5 Tabel Travel (X) (mm):800 Tabel Travel (Y) (mm):500 Tabel Travel (Z) (mm):500 Akurasi Posisi (mm):0.0075 Pangulangan (X/Y/Z) (mm):0.005 Range saka Spindle Speed (r.p.m):1 - 8000 r.p.m Daya Motor Spindle (kW): 7.5 Maks. Beban Tabel (kg): 600 kg Min. Wektu Ganti Alat:3
Mesin panggilingan nuduhake mesin panggilingan sing digunakake kanggo ngolah macem-macem permukaan benda kerja. Umume, pemotong panggilingan utamane didorong dening gerakan rotary, lan benda kerja lan pemotong panggilingan minangka gerakan feed. Bisa diproses bidang, alur, uga bisa diproses macem-macem lumahing sudhut mlengkung, pindah lan ing.
Pasir resin kualitas dhuwur
Taiwan spindle
Taiwan werni meneng lan ngunci nut
silinder tekanan Taiwan
NSK Jepang bantalan Jerman R + W kopling
Sistem pelumasan otomatis
Chip conveyor ing opsional
Aplikasi:

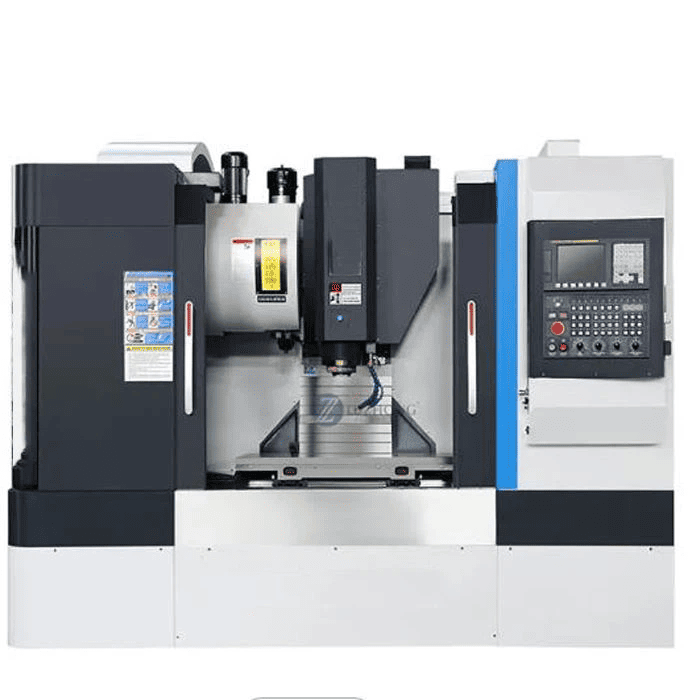

VMC iki cocok kanggo Processing mechanical lan nggawe jamur .Lan bisa asapt kanggo requirement Processing saka atos
mesin kanggo ngrampungake mesin. Uga bisa ngrampungake akeh prosedur kerja kaya panggilingan, pengeboran, nutul, mboseni, lsp.
Kabeh paramèter bisa disesuaikan
Parameter sampel
| Ora. | Item | Spesifikasi |
|---|---|---|
| Parameter teknis alat mesin: | ||
| 1 | Awak mesin lan kabeh bagean digawe saka casting nano | |
| 2 | Ukuran meja | 500 × 400 mm |
| 3 | T-groove (jembar x jumlah x jarak) | 10×5×78mm |
| 4 | Beban paling gedhe | 200KG |
| 5 | Dhuwur feed maksimum | 280 mm |
| 6 | Jarak saka pasuryan spindle kanggo karya | 100-280 mm |
| 7 | Perjalanan triaksial X/Y/Z | 450/400/170 mm |
| 8 | Diameter kumparan | Ø 100 mm |
| 9 | kacepetan Spindle | 36000 RPM |
| 10 | Daya motor spindle | 6KW |
| 11 | Kapasitas perpustakaan alat Spindle | 8 |
| 12 | Wektu ganti alat | 5S |
| 13 | Spindle taper | ISO25 |
| 14 | Kelas perpustakaan pisau | Rotasi disk servo |
| 15 | Laju obah cepet X/Y/Z | 12/12/12m/Min |
| 16 | Kacepetan pangolahan | 6-12m/Min |
| 17 | Akurasi posisi | ± 0,006/300mm |
| 18 | Akurasi posisi sing bola-bali | ± 0,006/300mm |
| 19 | akurasi lumahing machined | ≤Ra1.6 |
| 20 | Akurasi mesin | ± 0,01 mm |
| 21 | Opsional papat-sumbu limang-sumbu | ya wis |
| 22 | Sudut rotasi sumbu A | ± 105 derajat |
| 23 | Sumbu kalima C sumbu rotasi Sudut | 360 derajat |
| 24 | Mode pranala limang sumbu | 5 sumbu karo pamindhahan |
| 25 | Tegangan kerja | 380V / 50HZ ± 10% utawa 220V / 60HZ |
| 26 | Ukuran mesin (l * W * H) | 1450 × 1600 × 2100 mm |
| 27 | Bobot awak | 1500KG |
| B Rincian konfigurasi alat mesin Parameter merek: | ||
| 1 | Konfigurasi sistem | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Spindle | 6KW tliti dhuwur, kacepetan dhuwur, dhuwur sepi lenga-cooled spindle |
| 3 | meneng bal | Japan NSK, Jerman RexRoth) 2005 |
| 4 | Pandhuan linear | Pandhuan tliti dhuwur Taiwan HIWIN/ABBA H25 |
| 5 | Unit Servo | Motor Servo Panasonic 750W/Ncstudio |
| 6 | Bantalan batang kawat | Bantalan kelas presisi TPI Taiwan |
| 7 | Ngalih sumber daya | Taiwan Ming weft |
| 8 | Ngalih listrik | cina cina |
| 9 | konverter | * Konverter persegi |
1.Gantry mesin panggilingan: kalebu gantry panggilingan lan mesin boring, gantry panggilingan lan mesin planing lan pindho kolom mesin panggilingan, digunakake kanggo Processing bagean gedhe.
2.Single kolom mesin panggilingan lan siji lengen mesin panggilingan: sirah panggilingan horisontal saka mantan bisa mindhah bebarengan ril guide kolom, meja kanggo feed longitudinal; Ing mburi panggilingan sirah saka terakhir bisa mindhah horisontal sadawane ril guide cantilever, lan cantilever uga bisa nyetel dhuwur ing sadawane alur guide kolom. Loro-lorone digunakake kanggo ngolah bagean gedhe.
3.meja ora ngangkat mesin panggilingan: ana rong jinis meja kerja persegi panjang lan meja kerja bunder, yaiku mesin panggilingan ukuran medium antarane mesin panggilingan meja angkat lan mesin panggilingan gantry. Gerakan vertikal kasebut ditindakake kanthi ngangkat kepala panggilingan ing kolom.
4. Mesin panggilingan instrumen: mesin panggilingan meja angkat cilik, digunakake kanggo ngolah instrumen lan bagean cilik liyane.
Mesin panggilingan 5.Tool: Digunakake kanggo manufaktur cetakan lan alat, dilengkapi karo kepala panggilingan vertikal, meja universal Angle lan plug lan aksesoris liyane, nanging uga kanggo pengeboran, boring lan mesin interpolasi.
6.Mesin panggilingan liyane: kayata mesin panggilingan keyway, mesin panggilingan CAM, mesin panggilingan crankshaft, mesin panggilingan jurnal rolling lan mesin panggilingan ingot persegi, lan sapiturute, minangka mesin panggilingan khusus sing diprodhuksi kanggo ngolah benda kerja sing cocog.
HCIC minangka pabrikan hidrolik profesional kanthi pengalaman ekspor 25 taun, utamane ing desain, manufaktur, instalasi, transformasi, komisioning sistem hidrolik lan layanan penjualan merek komponen hidrolik.

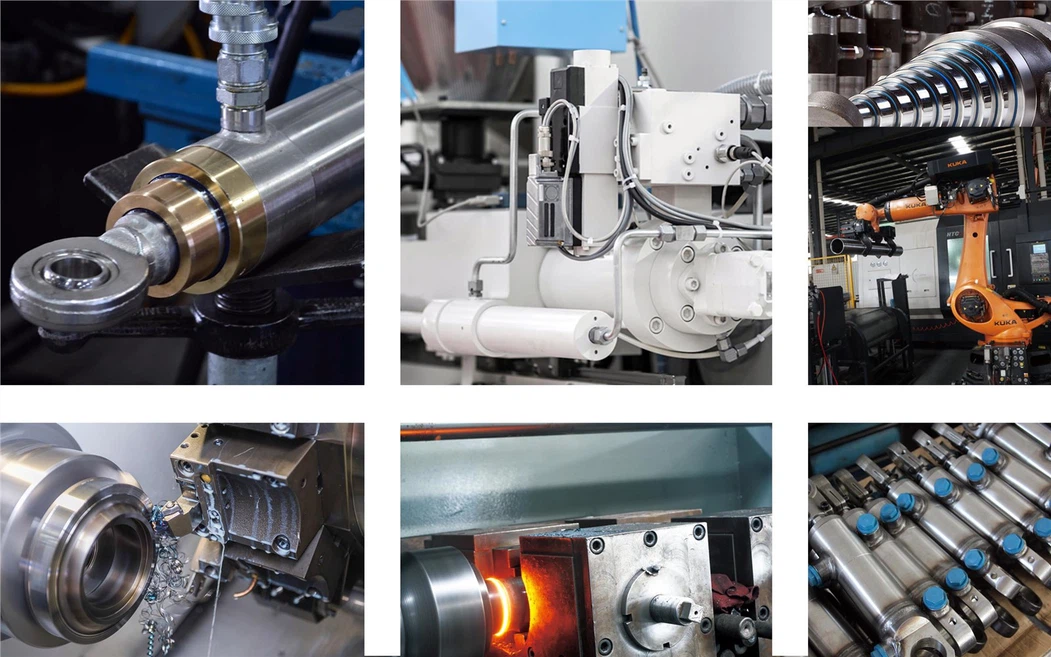

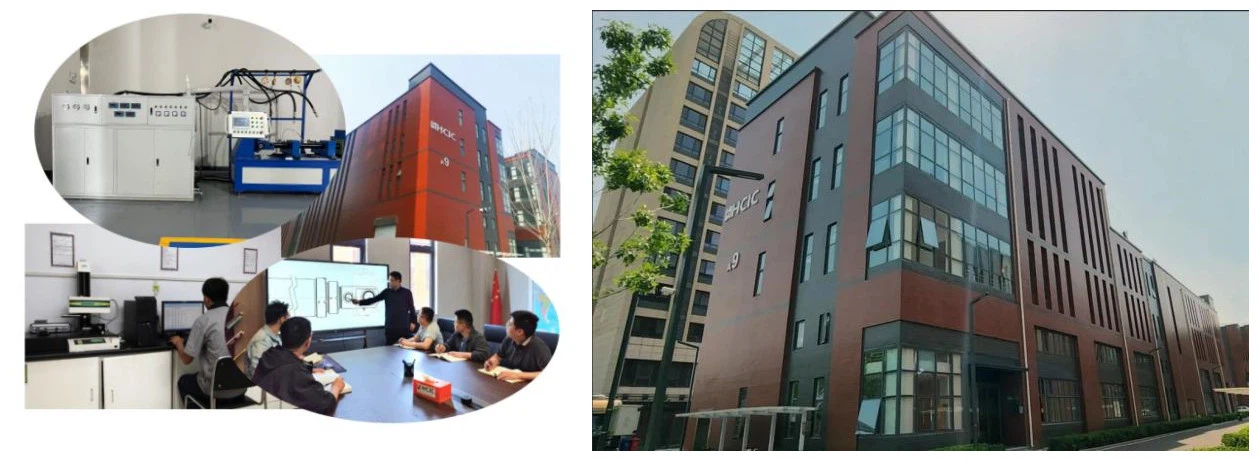

Kita duwe pengalaman lengkap luwih saka 30 taun ing manufaktur silinder hidrolik lan layanan desain sistem hidrolik. Kekuwatan lengkap kita kalebu sing paling apik ing donya, lan 90% dodolan kita saka pelanggan biasa. Kabeh pelanggan wareg karo kualitas layanan kita. Basis produksi kita dumunung ing Jinan, Provinsi Shandong, China. Kutha iki minangka kutha budaya banget, lan ana akeh pelabuhan gedhe ing sacedhake.
1. 13 taun pengalaman.
2. Karya sampurna. Tansah setya riset lan pangembangan.
3. Priksa manawa produk kasebut cocog karo standar kualitas.
4. Priksa manawa barang bakal dikirim ing wektu.
5. Kita bakal mangsuli sampeyan ing 2 jam.
6. Nyedhiyani layanan anget lan grapyak lan layanan sawise-sale.
7. Dijamin kualitas apik lan layanan paling apik, nalika sampeyan tuku saka supplier lokal.
8. Macem-macem desain, warna, gaya, pola lan ukuran kasedhiya.
9. specifications selaras olèh.
1. Carane sampeyan bakal njamin kualitas?
Kita bakal nyoba lan ngirim video tes kanggo konfirmasi panuku sadurunge dikirim.
2. Nalika sampeyan ngirim pesenan?
Sawise entuk konfirmasi pambayaran, kita bakal nyoba ngirim kapal sajrone 48 jam.
3. Kepiye carane bisa nglacak pesenanku?
Sawise pesenan sampeyan dikirim, kita bakal ngirim email menyang rincian pengiriman.
4. Yen aku ora wareg karo produk, aku bisa bali barang?
Ya, kita nawakake layanan ijol-ijolan lan ndandani ing wektu garansi.
5. Carane nggawe bisnis kita long-term lan sesambetan apik?
a. Kita njaga kualitas apik lan rega sing kompetitif kanggo njamin para pelanggan entuk manfaat;
b. Kita ngurmati saben pelanggan minangka kanca lan kita ikhlas nindakake bisnis lan kekancan karo dheweke, ora preduli saka ngendi asale.
