Deleng dimensi silinder hidrolik clevis ganda 53-4592-106, stroke 106,06 inci, port NPTF 3/4 inci lan bobot katalog 208 lb kanggo peralatan OEM lelungan dawa.
Stroke:
2.694 mmClosed length,:
1,219 mmExtended length:
3,913 mmPort:
3/4 ing NPTF53-4592-106 silinder hidrolik clevis pindho minangka model 4000 Series long-stroke sing kadhaptar ing katalog HCIC-2026. Stroke katalog 106,06-inci kasebut ing diskusi instalasi sing beda saka aktuator kompak: mesin kudu duwe ruang kanggo owah-owahan dawa ing jarak pin-tengah, lan kurung lan selang kudu tetep dikontrol liwat gerakan lengkap.
Kanggo pembangun OEM utawa tim pangopènan, titik wiwitan sing migunani yaiku baris dimensi lengkap. Iki kalebu stroke, dawa tertutup, dawa lengkap, dimensi pemasangan, port, volume minyak lan bobot. Nilai kasebut mbantu insinyur mbandhingake model karo silinder sing wis ana utawa tata letak mesin anyar sadurunge njaluk kutipan proyek.
| Item | Nilai inch | Nilai metrik |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| Seri | 4000 Seri | 4000 Seri |
| Stroke, A | 106.06 ing | 2.694 mm |
| Dawane ditutup, B | 48.00 ing | 1,219 mm |
| Dawane dawa, C | 154.06 ing | 3,913 mm |
| Ukuran D | 1.50 ing | 38 mm |
| Ukuran E | 2.06 ing | 52 mm |
| Ukuran F | 2.00 ing | 51 mm |
| Ukuran G | 7.00 ing | 178 mm |
| Ukuran J | 2.06 ing | 52 mm |
| Ukuran K | 19.50 ing | 495 mm |
| Pelabuhan | 3/4 ing NPTF | 3/4 ing NPTF |
Katalog ora nyedhiyakake jaminan universal, beban utawa urip layanan kanggo 53-4592-106. Pilihan Final mbutuhake path mbukak nyata mesin kang, kahanan hydraulic lan review safety.
A silinder pin-kanggo-pin ora bisa ing isolasi. Pin tetep, pin obah lan mekanisme sing disambungake nemtokake gerakan kasebut. Kanggo 53-4592-106, dhaptar katalog 48,00 inci ditutup lan 154,06 inci ditambahi. Mulane mesin perlu path kontrol liwat owah-owahan gedhe ing jarak pin-tengah.
Sadurunge instalasi, peta loro posisi pungkasan lan sawetara posisi penengah. Priksa manawa silinder tetep ing jangkoan sudut sing dituju, manawa braket dipasang nggawa beban ing arah sing bener lan manawa struktur ing saubengé ninggalake ruangan kanggo awak, rod, pin lan gerakan selang.
Stroke sing dawa uga nggawe rute luwih penting. Selang kudu ngetutake perakitan obah tanpa mulet, snagging utawa rubbing marang pigura. Tim layanan kudu bisa tekan port lan hardware sing dipasang tanpa mbongkar peralatan sing ora ana gandhengane.

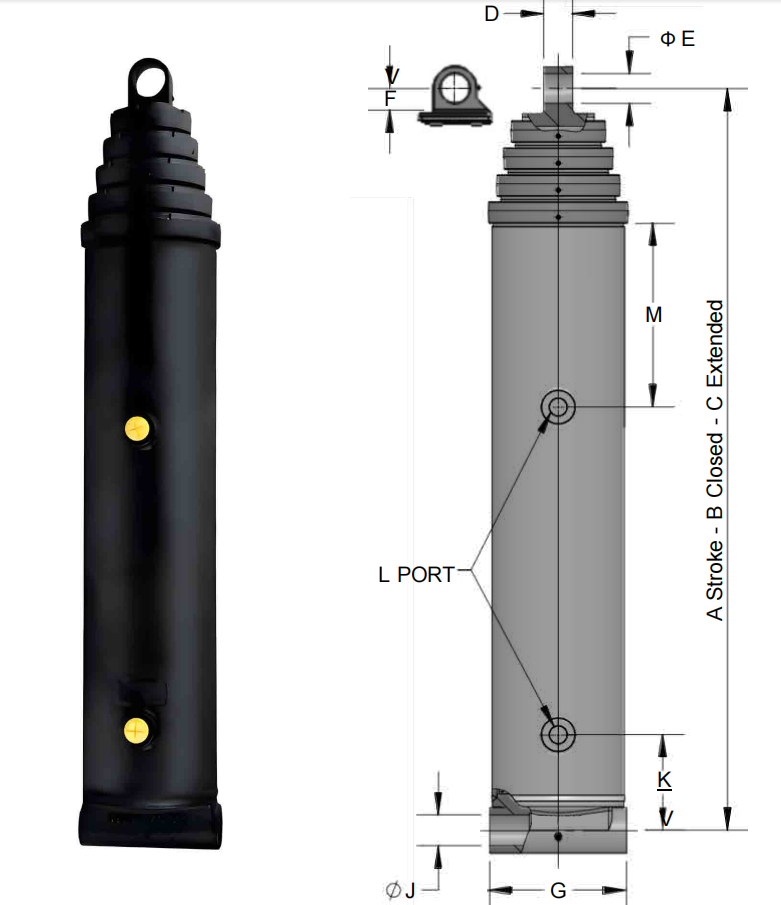

Katalog dimensi D, E, F, G, J lan K nyedhiyani titik wiwitan dimensi kanggo noto soyo tambah. Bandhingake karo gambar mesin tinimbang nganggep yen stroke dawa minangka syarat sing cocog.
3/4 ing port NPTF kudu cocog karo plumbing hidrolik lan praktik pas. Verifikasi adaptor, cara sealing, radius bend selang lan orientasi port sadurunge silinder dipasang ing papan sing diwatesi.
Baris produk nampilake 1.7 galon isi volume minyak lan 6.0 galon volume minyak ditambah. Sistem hidrolik kudu duwe volume reservoir sing bisa digunakake kanggo silinder, selang, blok katup lan posisi operasi sing nyata. Nilai katalog iki dudu pitungan ukuran reservoir sing lengkap.
Bobot sing kadhaptar yaiku lb 208. Nilai kasebut penting sajrone transportasi, perencanaan instalasi lan desain krenjang. Nyedhiyakake cara ngangkat sing aman lan konfirmasi manawa struktur mesin bisa ndhukung silinder lan nransfer beban kerja liwat sendi pin.
53-4592-106 bisa dideleng kanggo peralatan OEM lelungan dawa lan proyek panggantos sing nggunakake silinder pin-to-pin. Iku calon kanggo mekanisme ngendi titik soyo tambah tetep lan obah sing adoh ing extension lengkap, kasedhiya geometri mesin cocog karo dimensi katalog.
Kutipan ngirim ora mung adhedhasar nomer model. HCIC mbutuhake gambar mesin utawa pangukuran lapangan sing akurat, tekanan operasi, arah beban, frekuensi siklus, rincian pin lan informasi sambungan hidrolik kanggo netepake aplikasi kasebut.
53-4592-106 pin-to-pin silinder hydraulic punika long-stroke 4000 pilihan Series kanggo mekanisme sing perlu owah-owahan ditetepake ing jarak pin-tengah. Stroke 106,06 inci, dawa ditutup 48,00 inci, dawa lengkap 154,06 inci, 3/4 ing port NPTF, nilai isi 1,7 galon, nilai tambah 6,0 galon lan bobot katalog 208 lb menehi tim OEM basis sing tepat kanggo review fitment awal.
Kirimake geometri gerakan lengkap, rincian pemasangan, data hidrolik lan rencana penanganan menyang HCIC sadurunge pesen. Informasi kasebut dibutuhake kanggo nemtokake manawa model lelungan dawa iki cocog karo mesin lengkap.
HCIC, uga dikenal minangka Jinan Huachen Industrial Co., Ltd., nyedhiyakake silinder hidrolik, unit tenaga hidrolik lan komponen sing ana gandhengane kanggo kendaraan, penanganan sampah, konstruksi lan peralatan industri. Kesesuaian produk kudu dikonfirmasi kanthi desain mesin lengkap lan syarat safety sing ditrapake.
