4TG-E130x1307 yaiku silinder hidraulik teleskopik underbody trailer dump papat tahap kanthi stroke 1,307 mm, tekanan kerja maksimal 180 bar lan kisaran tipping katalog 15-25 ton.
Number of stages:
4 tataranStroke:
1.307 mmMass:
58 kgWorking volume:
13.7 L4TG-E130x1307 minangka trailer dump papat tahap underboby silinder hidraulik teleskopik sing kadhaptar ing katalog HCIC-2026. Iki minangka bagean saka kisaran underbody sing entheng kanggo trailer dump sisih lan telung arah, ing ngendi stroke dawa kudu pas ing ngisor awak lan sasis.
Model kasebut nyedhiyakake titik wiwitan sing ditetepake kanggo review OEM utawa silinder panggantos: papat tahap, stroke 1,307 mm, tekanan kerja maksimal 180 bar lan kisaran kapasitas tipping katalog 15-25 ton. Silinder kudu dicocogake karo struktur trailer lengkap, sirkuit hidrolik lan pengaturan pemasangan sadurunge tuku.
| Paramèter | Nilai Katalog |
|---|---|
| Model | 4TG-E130x1307 |
| jinis produk | Silinder hidrolik teleskopik underbody |
| Jumlah tataran | 4 |
| Stroke | 1.307 mm |
| Massa | 58 kg |
| Volume kerja | 13.7 L |
| Tekanan kerja maksimal | 180 bar |
| Kisaran kapasitas tipping Katalog | 15–25 ton |
| Ukuran L | 545 mm |
| Ukuran A | 216 mm |
| Ukuran B | 329 mm |
| Ukuran C | 132 mm |
| Ukuran D | 92 mm |
| Ukuran E | 58 mm |
Nilai ing ndhuwur ditranskripsi saka tabel Silinder Hidrolik Teleskopik Under Body ing katalog HCIC-2026 sing kasedhiya, kaca PDF 18. Ing tabel sing dicithak, baris kanggo 4TG-E130x1307 nuduhake papat tahapan, stroke 1,307 mm, massa 58 kg, volume kerja maksimal 13,7 L0.
Silinder teleskopik nggunakake tahapan bersarang kanggo ngasilake gerakan kerja sing luwih dawa tanpa mbutuhake dawa lengkap nalika ditarik maneh. Pangaturan kasebut migunani kanggo mbucal trailer ing ngendi papan sing kasedhiya ing ngisor awak diwatesi nanging sistem tipping isih butuh gerakan sing cukup.
4TG-E130x1307 nduweni papat tahapan lan stroke 1,307 mm sing kadhaptar. Ukuran L 545 mm menehi titik wiwitan kanggo rencana papan tertutup, nanging instalasi uga kudu nyathet cradle silinder, sambungan pin utawa mata, anggota sasis, selang lan jalur gerakan lengkap awak mbucal.
Silinder ora nemtokake asil tipping dhewe. Lokasi engsel, bobot awak, distribusi beban, sudut tipping, aliran pompa lan perlindungan relief kabeh mengaruhi gaya lan kacepetan sing dibutuhake sajrone siklus kasebut.

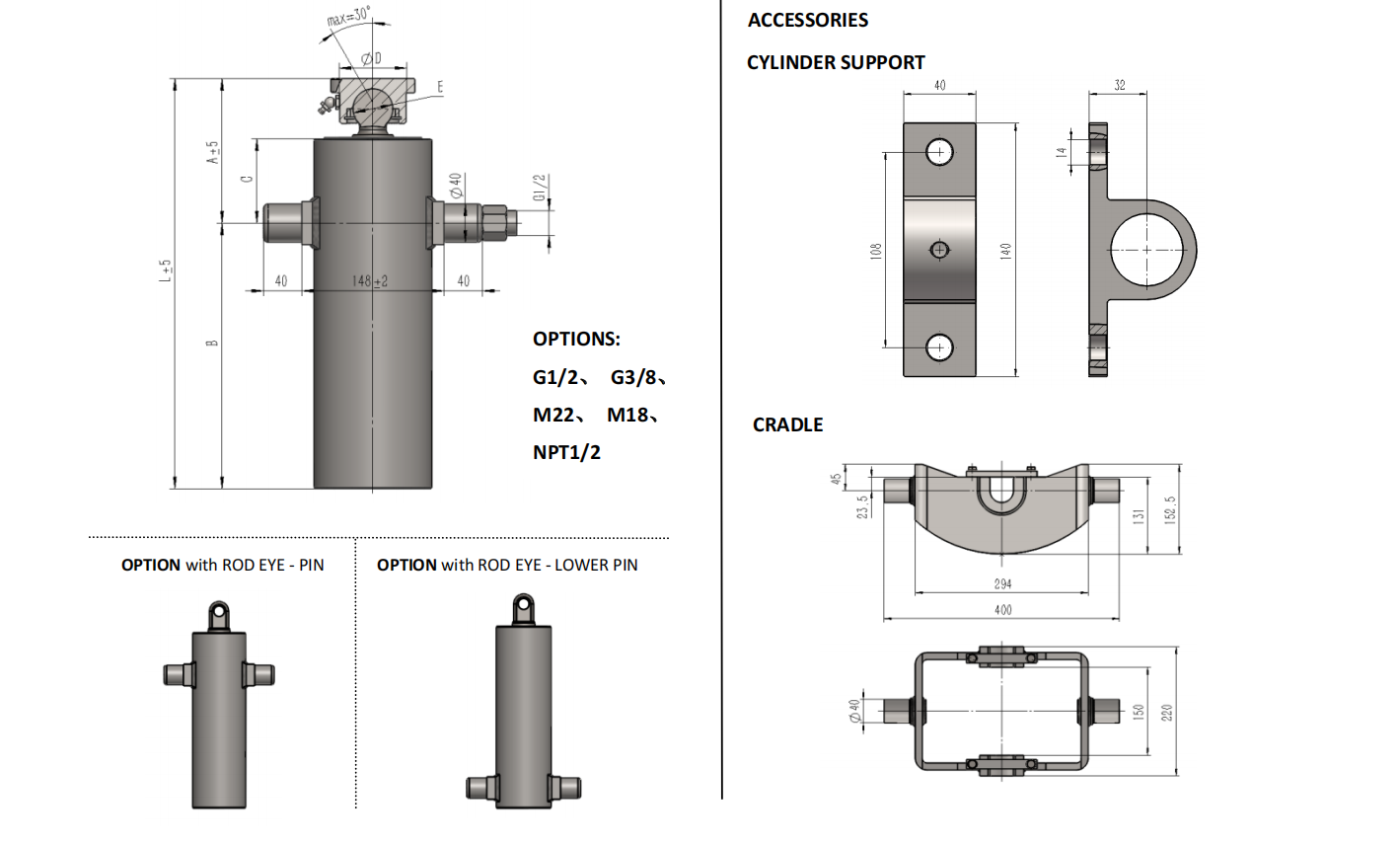

Mulai karo dimensi L sing kadhaptar lan dimensi instalasi A–E. Bandhingake karo gambar trailer utawa area pemasangan sing diukur. Banjur mriksa silinder liwat busur tipping lengkap. A silinder bisa mbusak sasis nalika awak ditutup nanging kontak crossmember utawa krenjang nalika awak mundhak.
Kaca katalog nuduhake opsi rod-mripat lan ngisor-pin kanggo sawetara silinder underbody, bebarengan karo referensi cradle support. Sambungan pas lan noto cradle kanggo 4TG-E130x1307 kudu dikonfirmasi saka gambar project. Aja nganggep yen silinder teleskopik sing katon padha bakal nggunakake jarak pin utawa cara pemasangan sing padha.
Silinder kudu didhukung lan didadekake siji liwat desain pemasangan trailer. Kurung ngirim ora meksa silinder menyang posisi utawa nggawe sisih loading sak extension. Priksa pin, cradle, selang lan anggota pigura sing cedhak sadurunge ngetrapake beban.
Katalog kasebut nampilake tekanan kerja maksimal 180 bar kanggo 4TG-E130x1307. Pompa, katup relief, ukuran selang, volume lenga lan sirkuit kontrol kudu dideleng miturut syarat kasebut. Tekanan kerja ora padha karo kapasitas angkat sing dijamin; pasukan nyata gumantung ing meksa hydraulic, wilayah efektif lan geometri mechanical saka Trailer.

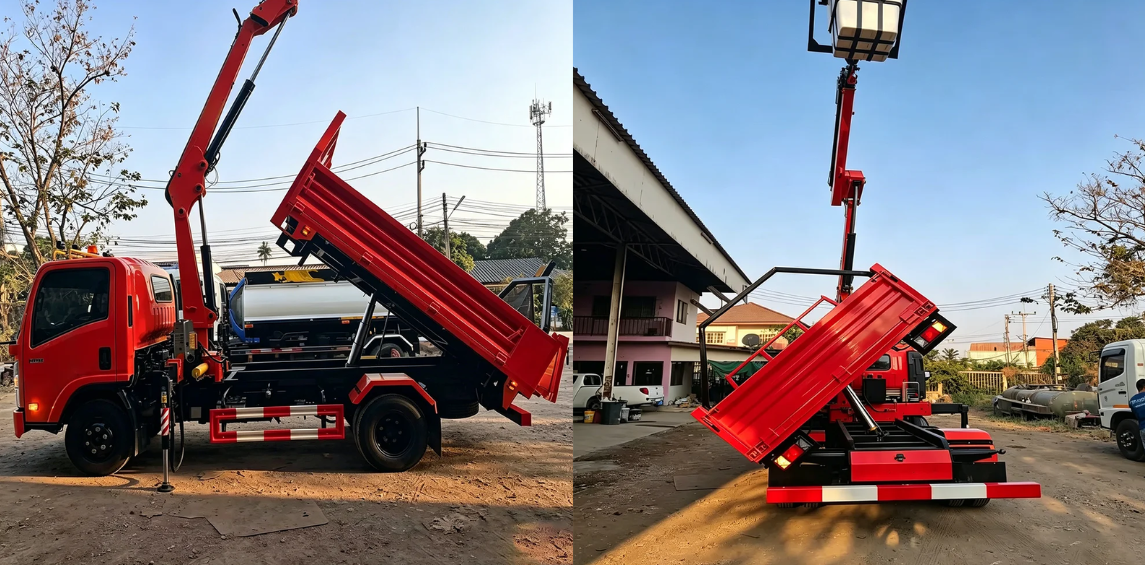

4TG-E130x1307 cocog kanggo proyek dump-trailer sing mbutuhake silinder hidrolik teleskopik underbody papat tahap kanthi stroke 1,307 mm. Bisa dianggep minangka tata letak sisih-dump lan telung arah dump-trailer nalika papan instalasi sing kasedhiya lan sawetara aplikasi katalog cocog karo proyek kasebut.
Katalog kasebut nampilake kisaran kapasitas tipping 15-25 ton. Nambani iki minangka referensi aplikasi katalog, dudu persetujuan muatan universal. Awak trailer, struktur engsel, kekuatan sasis, distribusi beban lan sistem hidrolik kudu dievaluasi bebarengan.
Kanggo 4TG-E130x1307 OEM utawa pitakon panggantos, kirim:
Informasi iki mbantu misahake panggantos silinder langsung saka redesign saka soyo tambah utawa sistem hydraulic.
4TG-E130x1307 menehi pembangun trailer opsi silinder underbody papat sing ditetepake kanthi stroke 1,307 mm, massa 58 kg, tekanan kerja maksimal 180 bar, volume kerja 13,7 L lan kisaran tipping katalog 15-25 ton.
Kirimi gambar trailer, pangukuran sing dipasang lan data hidraulik menyang HCIC kanggo review fitment sadurunge pesenan.
