Silinder Hidrolik Ngarep Tipping

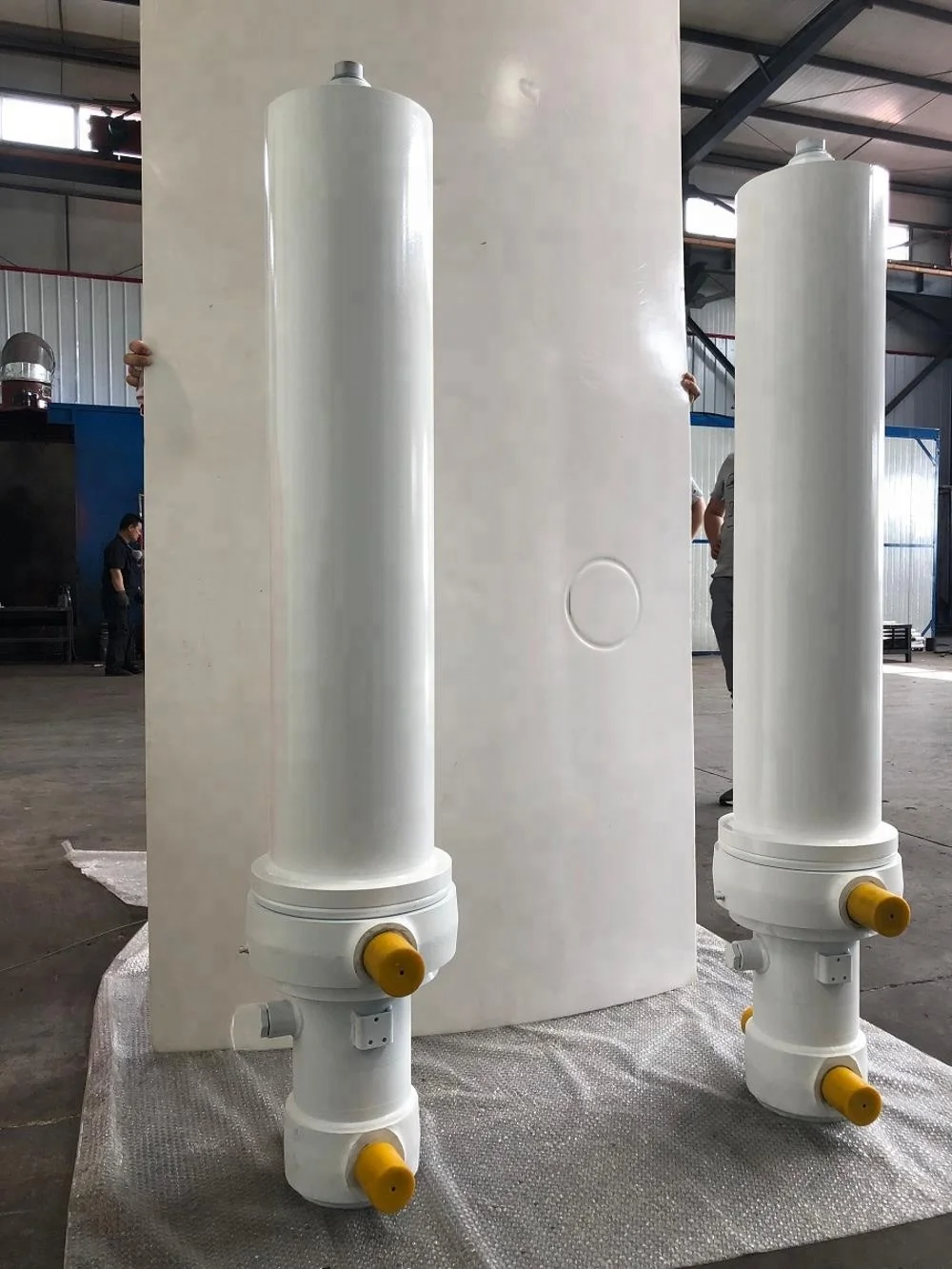

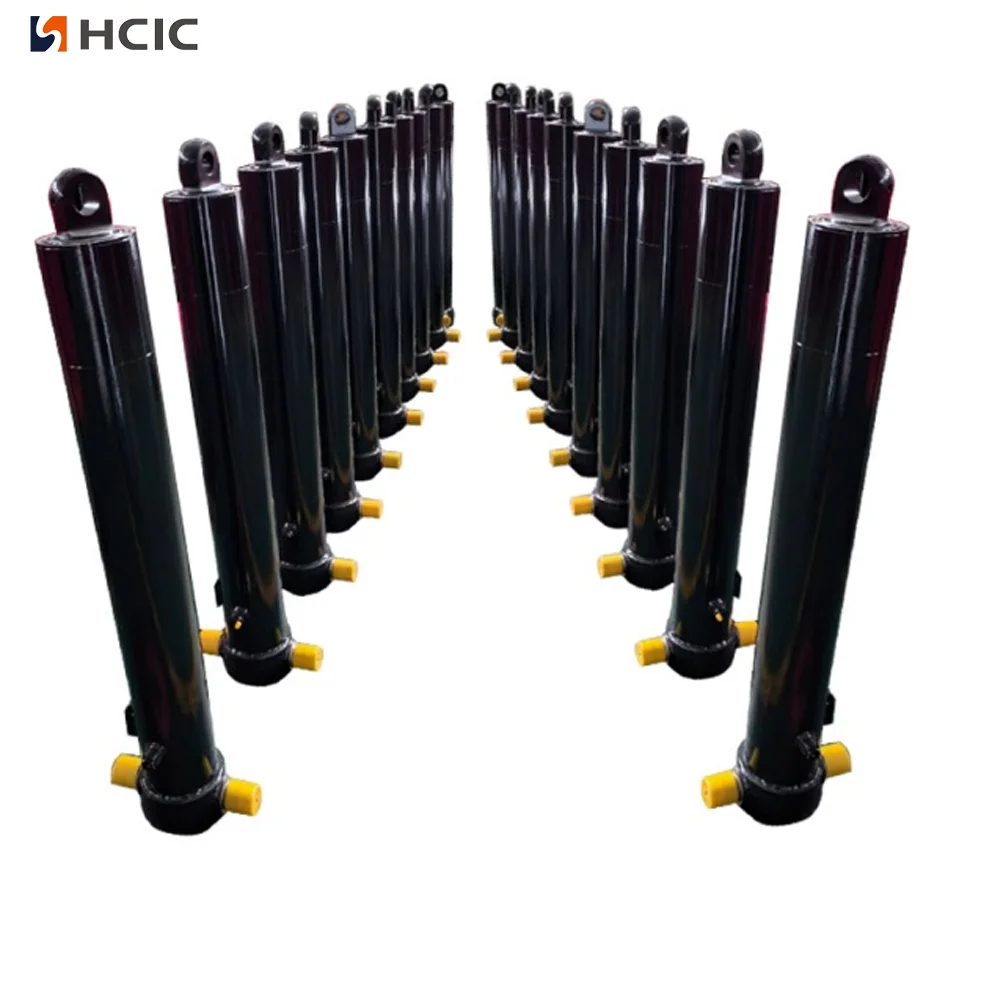

FE-4TG-E169 * 4280 minangka silinder hidraulik tipping ngarep papat sing didaftar ing katalog tipping hidraulik HCIC kanggo aplikasi kapasitas tipping 49 ton. Konstruksi teleskopik nggabungake jarak kerja sing dawa karo paket tertutup sing luwih cendhek tinimbang silinder siji-tataran biasane dibutuhake.

Model kasebut dirancang kanggo desain sistem dump-truk ngarep, ing ngendi dawa silinder, geometri pemasangan lan beban kendaraan kudu dideleng bebarengan. Katalog nyedhiyakake urutan bore utama, tekanan, dimensi instalasi lan dawa tertutup sing dibutuhake kanggo diskusi rekayasa awal.

---

I. Spesifikasi Produk

Nilai ing ndhuwur ditranskripsi saka tabel silinder tipping ngarep FE / FC ing katalog HCIC-2026 sing diwenehake. Referensi tipping-kapasitas minangka nilai aplikasi katalog, dudu jaminan kanggo saben konfigurasi truk.

---

II. Konstruksi Teleskopik Patang Tahap

FE-4TG-E169 * 4280 nggunakake papat tahap nested. Urutan bore mudhun saka 169 mm dadi 115 mm nalika tahapan ngluwihi. Pangaturan iki ngidini silinder nyedhiyakake gerakan ngangkat sing dawa nalika njaga dawa instalasi sing ditutup nganti 1,345 mm.

Sajrone siklus ngarep-tipping, tekanan hidrolik tumindak ing area tataran aktif. Nalika urutan panggung diganti, gaya angkat sing kasedhiya lan kacepetan gerakan uga ganti. Mulane, silinder ora kudu dipilih mung dening bolongan paling gedhe utawa kapasitas truk nominal. Bobot awak, muatan, posisi engsel, titik pemasangan lan sirkuit hidrolik kabeh mengaruhi asil sistem pungkasan.

---

III. Instalasi Dimensi Matter

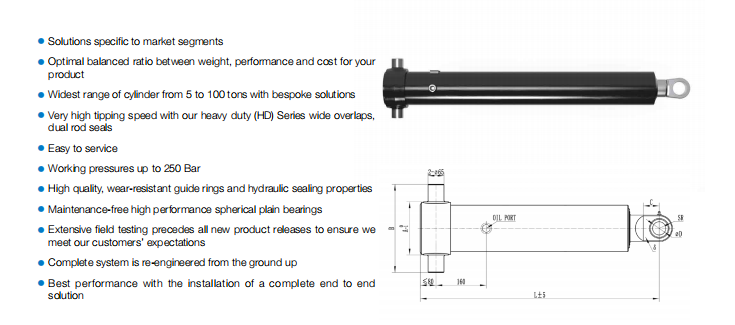

Dhaptar katalog A, B, C, D lan dimensi delta kanggo FE-4TG-E169 * 4280. Ukuran kasebut kudu dibandhingake karo braket dipasang ing ngarep truk, susunan poros, reresik pigura lan posisi awak tertutup.

1,345 mm dawa ditutup utamané penting nalika silinder dipasang ing antarane sasis lan awak tipping ngarep. Para panuku uga kudu mriksa path lengkap lengkap, amba saka silinder ing wiwitan ngangkat lan reresik watara saben titik soyo tambah. Silinder sing padha karo dimensi bisa uga ora cocog yen pusat pin utawa geometri braket beda.

---

IV. Tekanan lan Review Aplikasi

Katalog kasebut nampilake tekanan kerja 16 MPa lan referensi kapasitas tipping 49 ton kanggo model iki. Angka kasebut kudu dideleng bebarengan karo setelan pompa, perlindungan katup, aliran lenga hidrolik lan struktur truk. Dheweke ora kudu dianggep minangka persetujuan muatan mandiri.

Sadurunge milih FE-4TG-E169 * 4280, panuku kudu konfirmasi apa referensi 49-ton cocog karo kendaraan nyata lan awak tipping. Sistem lengkap mbutuhake kurung sing kompatibel, pin, garis hidrolik lan sirkuit kontrol sing dirancang kanggo beban lan gerakan sing dituju.

---

V. Inspeksi lan Informasi Panggantos

Kanggo pitakon panggantos, kirim identifikasi silinder asli, foto titik sing dipasang, pangukuran sing ditutup lan ditambah, ukuran pin, informasi port minyak lan rincian aplikasi truk. Yen unit lawas wis rusak, foto saka rod, joints tataran lan soyo tambah mata mbantu misahake masalah silinder saka krenjang utawa masalah alignment.

Informasi ing ngisor iki migunani kanggo kutipan OEM:

• Truk nggawe, model lan jarak beban sing dituju
• Ukuran awak tipping ngarep
• Ditutup dawa instalasi lan reresik kasedhiya
• Dhiameter pin dipasang lan posisi tengah
• Tekanan hidrolik lan aliran pompa
• Selang lan noto port
• Jumlah sing dibutuhake lan status panggantos

---

VI. Kesimpulan

FE-4TG-E169 * 4280 minangka silinder hidraulik tipping ngarep papat kanthi urutan bore 169/158/136/115 mm, tekanan katalog 16 MPa lan dawa tertutup 1,345 mm. Kecocokan kasebut gumantung marang sistem dump-truck sing lengkap, ora mung ing nomer model. Ngirim gambar soyo tambah lan data hydraulic kanggo HCIC kanggo review project-tartamtu.

---

VII. Babagan HCIC

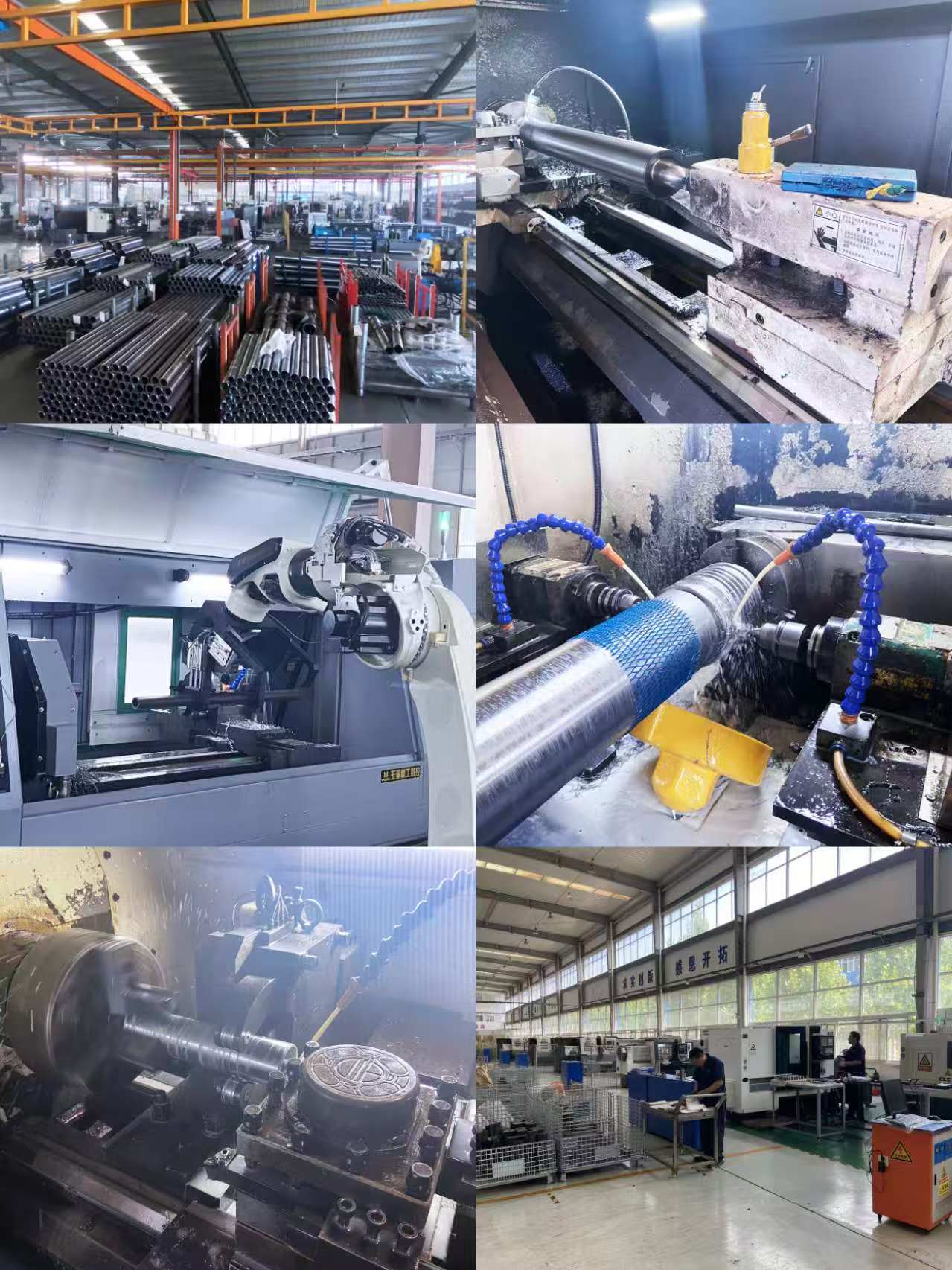

HCIC ngembangake lan ngasilake silinder hidrolik lan unit daya kanggo aplikasi kendaraan lan industri. HCIC ndhukung OEM lan pitakon panggantos nggunakake gambar pelanggan, pangukuran lan syarat aplikasi minangka basis kanggo review teknis.

Nyuwun review kutipan FE-4TG-E169*4280:
