Hydraulic Cylinder kanggo Harvester

1. Definisi Produk & Skenario Aplikasi

1.1 Definisi Produk

Kita nggawe silinder hidrolik khusus kanggo kabeh jinis mesin panen, kalebu pemanen gabungan, pemanen jagung lan beras. Komponen iki ngowahi daya hidrolik dadi gerakan garis lurus, lan digawe cukup angel kanggo ngatasi kahanan kerja sing angel ing peternakan. Ngonversi tekanan hidrolik dadi gaya mekanik linier kanggo nyopir bagean obah kritis ing pemanen.

Ora kaya silinder industri tujuan umum, dirancang kanggo geter dhuwur, bledug abot, lendhut, ayunan suhu sing amba lan operasi terus-terusan ing sawah. Karakteristik inti: gerakan kacepetan kurang stabil, resistance impact kuwat, sealing dipercaya, lan urip kesel dawa.

1.2 Skenario Aplikasi

Silinder hidraulik iki cocog banget karo model pemanen utama kanggo peternakan komersial skala gedhe ing Amerika Utara, Eropa, Australia lan Asia Tenggara, adaptasi karo operasi panen mekanis ing wilayah gedhe:

Posisi khas:

• Header ngangkat silinder:Ditrapake kanggo panen gandum ing peternakan warata ing Amerika Serikat, Kanada lan Australia. Kanthi fleksibel nyetel dhuwur nglereni kanggo adaptasi karo lemah lapangan sing ora rata lan dhuwur wutah potong sing beda-beda, nyuda mundhut gandum sajrone panen terus-terusan kanthi skala gedhe.
• Silinder pangaturan gulungan:Cocog kanggo skenario panen gandum lan barley Eropa, ngoptimalake sudut pakan potong kanggo ngatasi penyumbatan pakan sing disebabake dening tanduran padhet ing lahan pertanian sing ngasilake dhuwur ing jaban rangkah.
• Tangki gandum unloading cylinder:Dirancang kanggo pemanen berkapasitas gedhe sing digunakake ing kebon jagung lan kedelai Amerika, ndhukung operasi unloading kanthi kecepatan dhuwur sing kerep kanggo ningkatake efisiensi panen sakabehe kanggo lahan pertanian ing wilayah gedhe.
• Threshing gap pangaturan silinder:Adaptasi kanggo panen panen macem-macem ing wilayah tanduran campuran Eropa, nyetel reresik threshing kanggo gandum, beras, jagung lan kedele kanggo nyukupi kabutuhan panen rotasi multi-crop lokal.
• Chassis leveling silinder:Digunakake kanthi akeh ing lahan pertanian sing berbukit ing Eropa Kidul lan Asia Kidul-Wétan, njaga pemanen stabil ing lapangan sing miring lan njamin operasi normal ing wilayah luar negeri sing kompleks.

2. Parameter Spesifikasi Teknis

2.1 Tabel Parameter

3. Bahan & Proses Manufaktur

3.1 Materi Utama

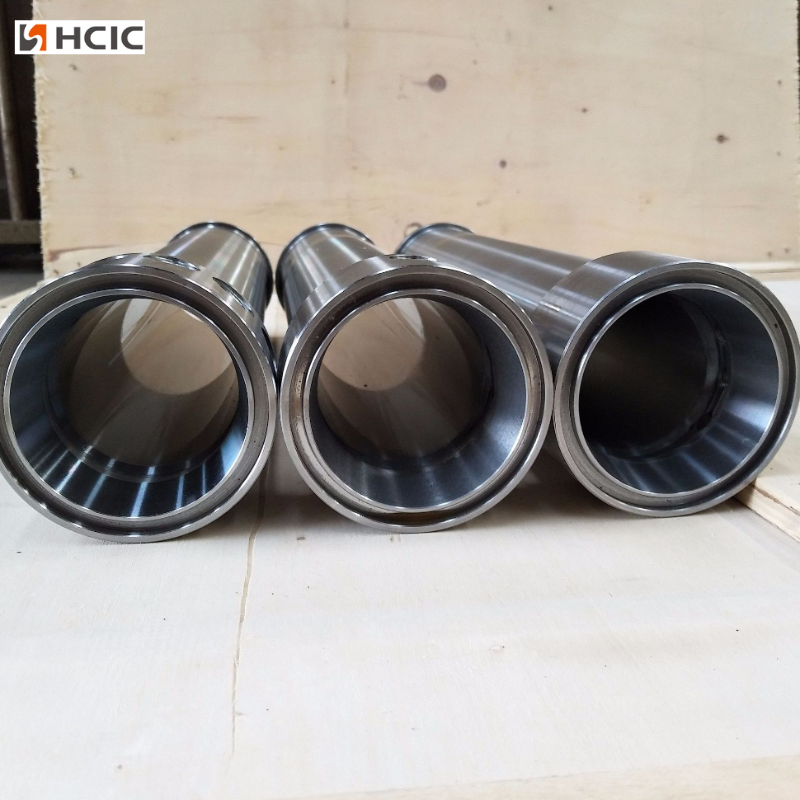

• laras silinder: 27SiMn utawa 45 # pipa baja mulus (GB / T 8713-2018). Kekuwatan tensile dhuwur, weldability apik, resistance meksa nganti 40 MPa.
• Batang piston: baja paduan karbon menengah 45Cr / 40Cr.
• oQuenched + tempered (HRC 28-34) kanggo kaku lan impact resistance.
• oSurface hard chrome plating (25–30 μm), HV ≥800, anti-karat, anti-wear, tahan lumpur.
• Bushing piston & guide: wesi tuang + wesi ulet, tahan aus, pas karo segel.
• Set segel: Segel komposit impor: segel utama FKM + segel bledug HNBR + cincin nyandhang PTFE. Tahan suhu dhuwur, banyu lendhut, lan bola-bali sing kerep.

3.2 Proses Utama

1. Laras batin ngasah:Precision honing kanggo Ra ≤0.4 μm, lumahing pangilon, kurang gesekan, ora bocor lenga, urip segel dawa.

2. Rod grinding & hard chrome plating:CNC grinding njamin straightness ≤0.1 mm / m; baris chrome plating otomatis kanggo kekandelan seragam lan adhesion.

3. Welding:Welding CO₂ penetrasi penuh ing tutup mburi lan clevises; testing non-destruktif (UT / MT) kanggo welds kritis.

4. Majelis & Tes:

• Majelis kamar resik supaya bledug ora mlebu
• Tes tekanan 100%: 31,5 MPa tahan tekanan sajrone 3-5 menit, ora bocor, ora ana deformasi permanen.

5. Perawatan lumahing:Ditembak blasting + loro-komponen cat anti-karat, uyah semprotan resistance ≥500 jam, cocok kanggo long-term outdoor farm nggunakake.

4. Tuladha Aplikasi Industri

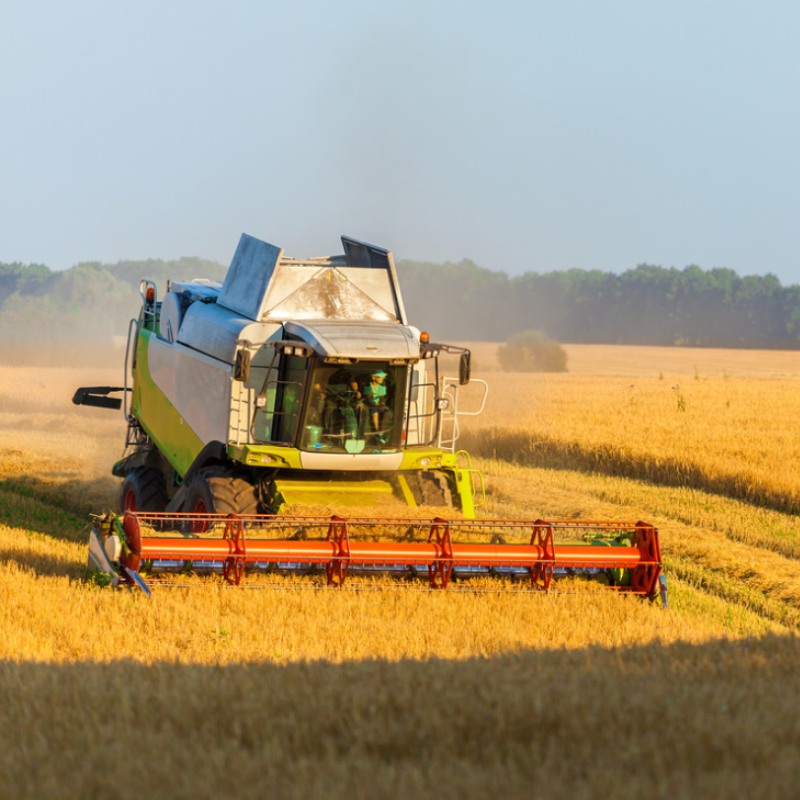

Kasus 1 - Pemanen Gabungan Gandum / Beras

• Silinder: 50/25-250 mm pindho tumindak kanggo header angkat; 63 / 32-400 mm kanggo unloading tank gandum.
• Kondisi kerja: 12-14 jam / dina operasi terus-terusan sajrone mangsa panen; suhu sekitar 35-40 ℃, bledug abot, banyu lendhut sok-sok.
• Kinerja: Ngangkat stabil, ora macet; tingkat bocor <0,5% ing 1.000 jam; kanthi efektif nyuda mundhut panen nganti ≤2%.

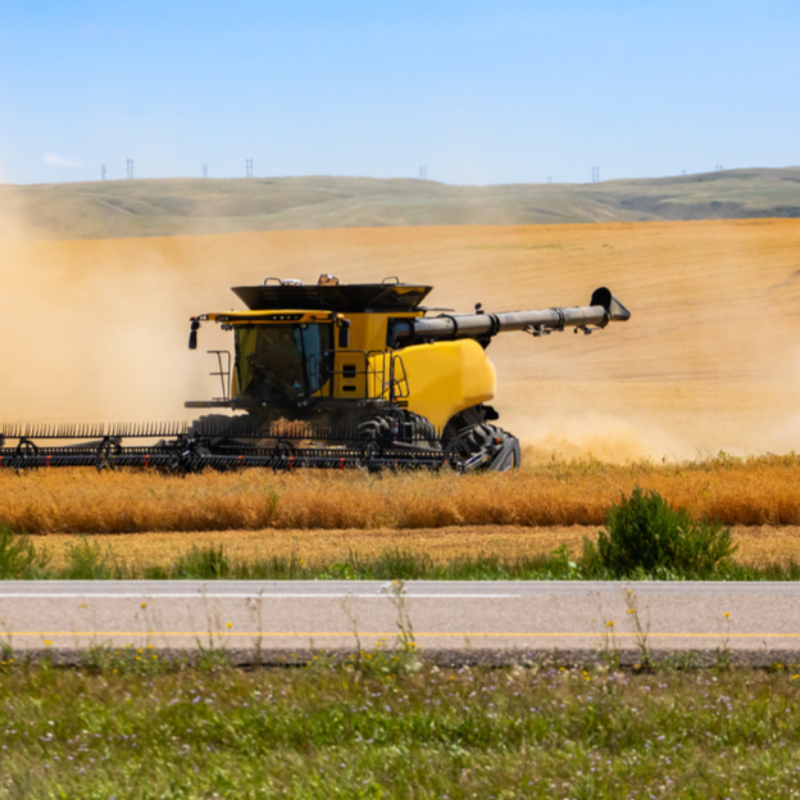

Kasus 2 - Pemanen Jagung

• Silinder: 63 / 32-320 mm kanggo ngangkat header; 50/25-200 mm kanggo mekanisme unloading kuping.
• Kondisi kerja: Kerep impact, geter dhuwur, lebu stalk jagung mbledug, suhu mudhun kanggo -15 ℃ ing awal spring.
• Kinerja: Tahan beban impact 2-3 × tekanan sing dirating; kinerja kurang wiwitan apik; urip layanan tekan 3.500-4.500 jam ing pangopènan normal.

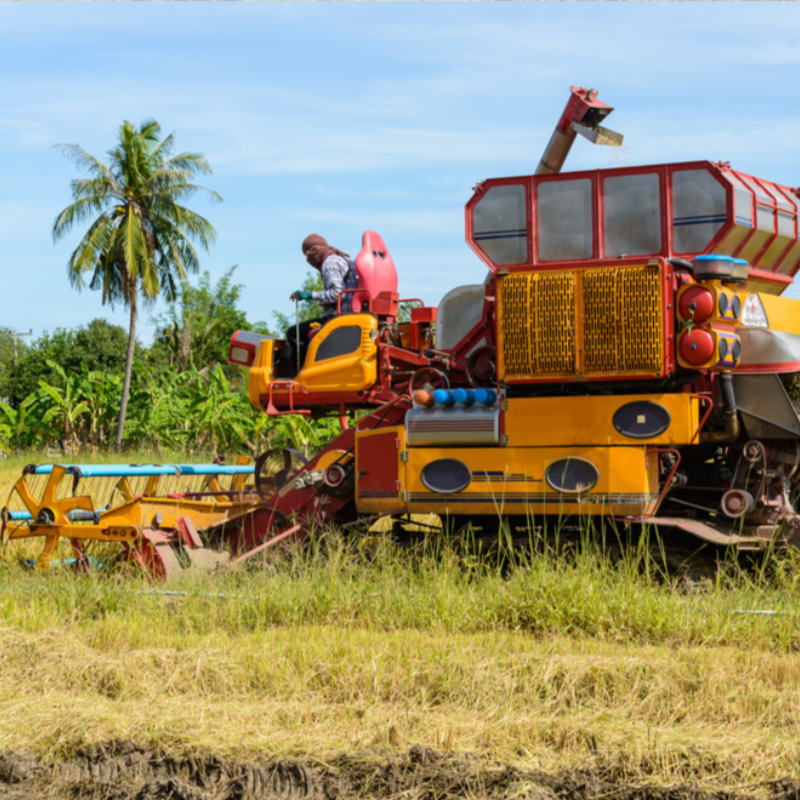

Kasus 3 - Pemanen Hillside Cilik

• Silinder: 40/20-150 mm kompak silinder pindho tumindak kanggo tingkat awak lan kontrol header.
• Kondisi kerja: Sawah sing sempit, asring muter, dalan sing lendhut, kelembapan sing dhuwur ing saindhenging taun.
• Kinerja: Ukuran kompak, tumindak fleksibel; sealing apik ing lingkungan lembab / muddy; pangopènan gampang ing situs.

5. FAQ

（1）Q: Apa silinder hidrolik iki cocog kanggo kabeh merek pemanen?

A: Model standar pas karo pemanen umum. Kita uga ndhukung ukuran selaras lan dimensi instalasi kanggo peralatan khusus.

（2）Q: Suwene umur layanan ing panggunaan normal?

A: Ing kahanan kerja standar, urip layanan normal bisa tekan luwih saka 2000 jam kerja. Panggantos lenga biasa lan reresik bisa ngluwihi umur layanan.

（3）P: Apa sing kudu ditindakake yen lenga bocor nalika digunakake?

A: bocor lenga biasane disebabake tuwa utawa karusakan saka dering sealing. Cukup ngganti kit sealing sing cocog, ora perlu ngganti kabeh silinder.

（4）P: Apa bisa digunakake kanthi normal ing musim dingin?

A: Nggih. Prodhuk dites kanggo resistance suhu kurang ing -20 ℃. Disaranake nggunakake lenga hidrolik suhu rendah ing wilayah sing adhem kanggo kinerja sing luwih apik.
