Deleng dimensi katalog saka model 520 power hoist lan mriksa spasi pigura, mounting geometri lan reresik layanan sadurunge project dump-trailer.

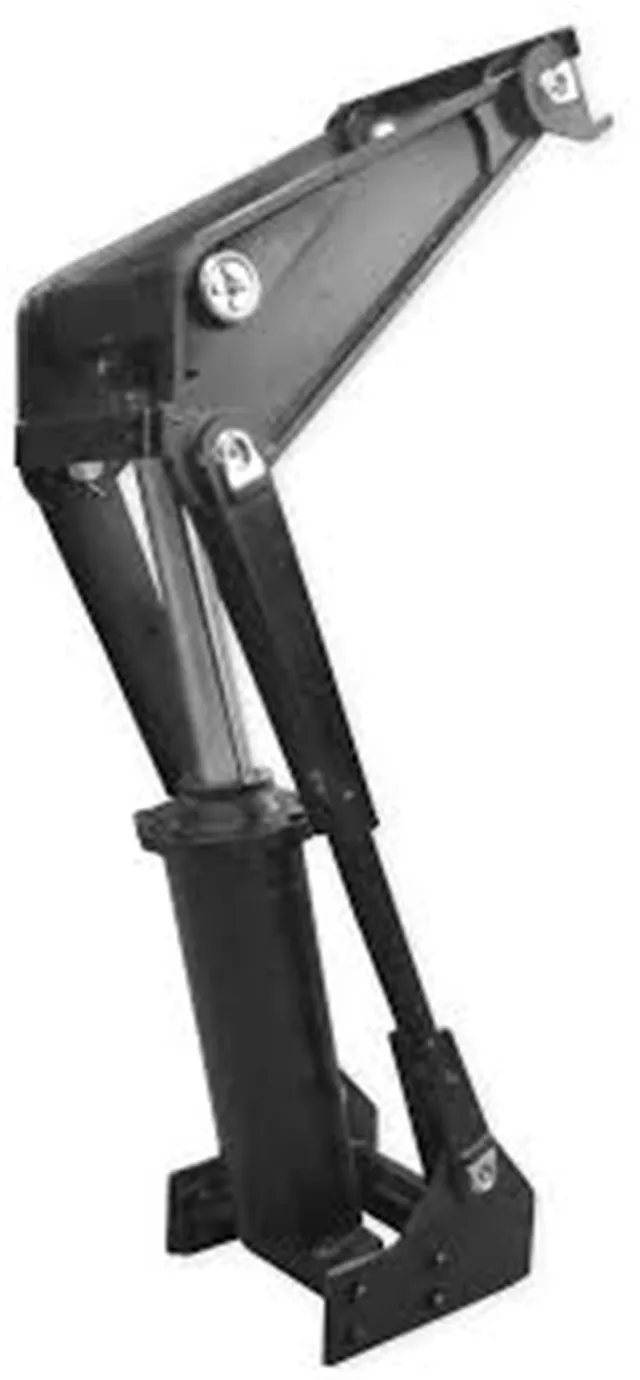

Model 520 power hoist minangka komponen ngangkat kompak sing kadhaptar ing katalog American Power Hoists sing diwenehake. Kanggo tukang mbucal-trailer utawa panuku panggantos, pitakonan pisanan ora mung apa hoist bisa angkat. Iku apa hoist mathuk papan pigura kasedhiya, noto poros lan path gerakan.
Kaca Model 520 nyedhiyakake referensi pitung dimensi, saka A nganti G. Dimensi kasebut menehi titik wiwitan teknik kanggo mriksa amplop instalasi sadurunge struktur trailer, sirkuit hidrolik lan rincian pemasangan dirampungake.
| Paramèter | Nilai Katalog |
|---|---|
| Model | 520 |
| Kategori produk | Power hoist |
| Ukuran A | 24.00 ing |
| Ukuran B | 28.25 ing |
| Ukuran C | 19.25 ing |
| Ukuran D | 5.00 ing |
| Ukuran E | 47.63 ing |
| Ukuran F | 16.25 ing |
| Ukuran G | 11.75 ing |
Nilai kasebut ditranskripsi saka kaca katalog Model 520. Gambar asli lan dimensi trailer nyata pelanggan kudu dicenthang sadurunge disetujoni produksi.

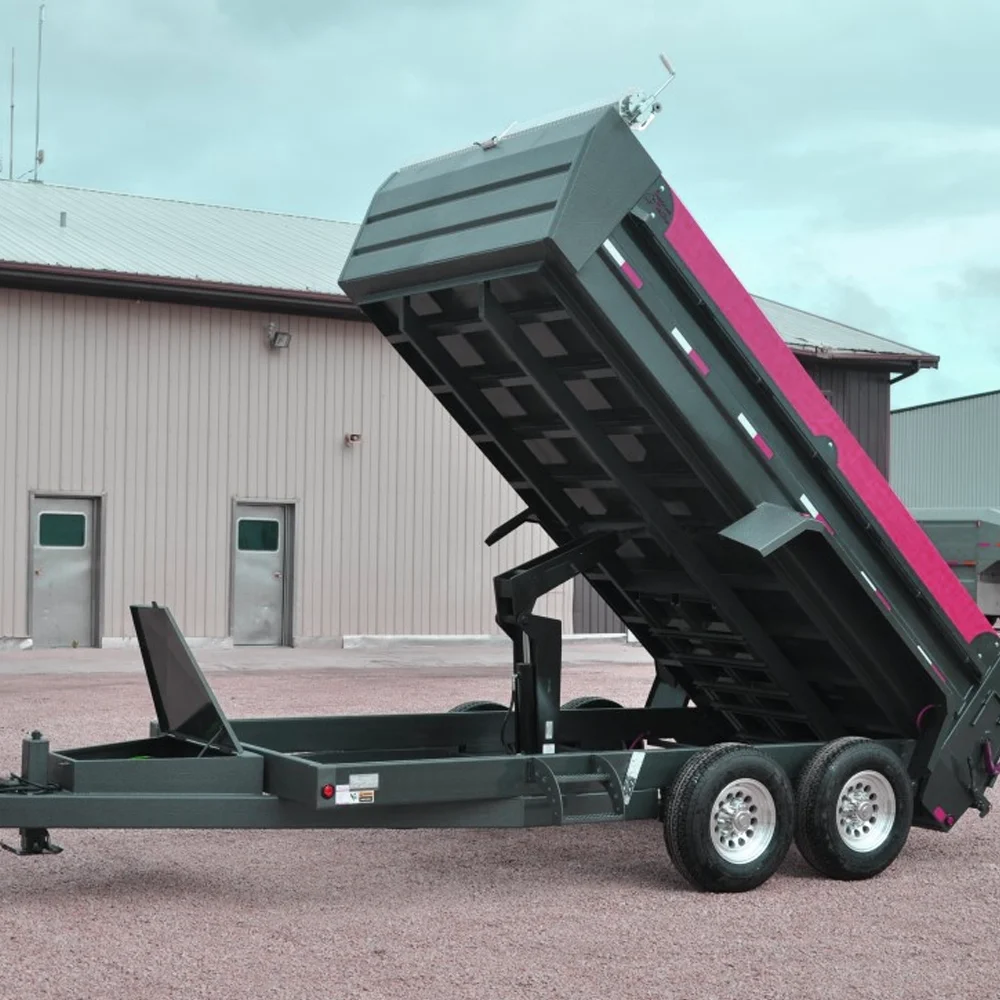

Sistem ngangkat mbucal-trailer gerakane liwat amba ganti. Spasi sing kasedhiya nalika awak ditutup ora mesthi papan sing padha kasedhiya nalika ngangkat. Hoist kudu njagong ing pigura, nyambungake kanthi bener menyang struktur sing ndhukung lan tetep cetha saka awak sing obah ing saindhenging siklus.
Mulane, hoist daya Model 520 kudu dideleng minangka bagéan saka susunan ngangkat lengkap tinimbang minangka komponen sing terisolasi. Awak trailer, engsel mburi, struktur pemasangan ngarep lan sambungan hidraulik kabeh duwe pengaruh ing pas pungkasan.
Dimensi A, B lan C migunani nalika mbandhingake hoist karo papan sing kasedhiya ing antarane pigura trailer lan awak mbucal. Ukur trailer ing posisi sing ditutup dhisik, banjur priksa jalur gerakan nalika awak wiwit tip.
A pangukuran statis piyambak bisa kantun gangguan karo crossmembers, kurung, hoses utawa underside awak. Tinjauan paling aman nggunakake gambar dimensi utawa foto kanthi jarak kunci sing ditandhani.
Referensi D, F lan G mbantu panuku mbandhingake hoist karo piring dhukungan sing direncanakake, lokasi pin lan tulangan pigura. Nilai-nilai kasebut ora bisa digunakake kanggo ngasilake desain pemasangan lengkap tanpa gambar asli lan dimensi proyek.
Struktur sing dipasang kudu nransfer reaksi angkat menyang pigura trailer. Kekandelan krenjang, pin alignment lan desain las mulane mbutuhake review engineering kapisah.
Katalog nampilake dimensi E minangka 47,63 inci kanggo Model 520. Pangukuran iki penting nalika trailer nduweni dawa instalasi winates utawa nalika hoist kudu dipanggonke watara anggota pigura ana.
Priksa dimensi iki bebarengan karo posisi awak sing ditutup, lokasi engsel lan papan akses layanan. Ninggalake ruangan kanggo mriksa lan karya sambungan hidraulik tinimbang ngrancang instalasi ing sekitar pangukuran sing ora ana akses praktis.
Hoist daya Model 520 cocog kanggo diskusi sistem angkat-trailer ing ngendi panuku mbutuhake referensi katalog sing ditetepake lan basis dimensi kanggo review fitment. Bisa uga dianggep kanggo mbangun trailer OEM, proyek panggantos lan redesigns sistem, tundhuk konfirmasi noto mechanical lan hydraulic lengkap.
Kaca katalog Model 520 sing disedhiyakake nampilake referensi dimensi nanging ora menehi kapasitas sing diverifikasi, nilai tekanan kerja, angka umur layanan utawa sertifikasi kanggo model iki. Rincian kasebut kudu dikonfirmasi kanggo proyek nyata tinimbang disimpulake saka nomer model.
Inquiry hoist daya Model 520 sing migunani kudu kalebu:
- Tipe Trailer lan dimensi dump-body
- Spasi sing kasedhiya ing antarane pigura lan awak
- Posisi engsel mburi lan titik pemasangan ngarep
- Pusat pin lan dimensi krenjang
- Posisi sing ditutup lan digunakake saka awak mbucal

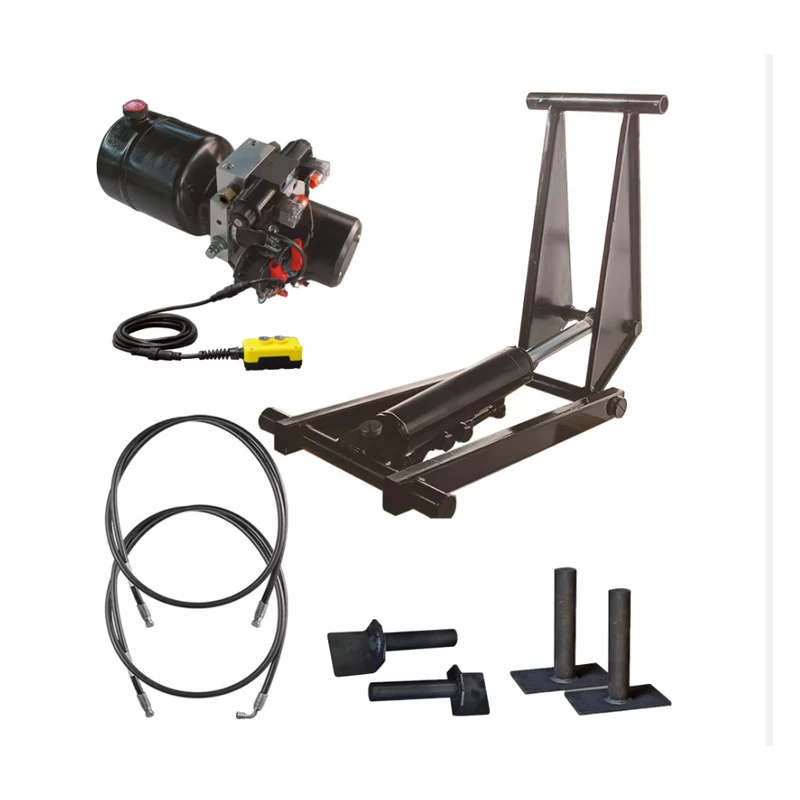

- Pompa, katup, selang lan kontrol sing ana, yen iki minangka panggantos
- Foto utawa gambar dimensi saka instalasi saiki
- Urutan ngangkat sing dibutuhake lan lingkungan operasi
Informasi iki ngidini supplier kanggo ngrembug fitment tanpa ngiro-iro ing rincian struktural didhelikake.
Model 520 power hoist kudu dipilih liwat review fitment tinimbang model-nomer cocog piyambak. Katalog dimensi-utamane 47,63-inch E dimensi, 24,00-inch A dimensi lan 11,75-inch G dimensi-nyedhiyani titik wiwitan migunani kanggo mriksa instalasi dump-trailer.
Kanggo kutipan sing akurat, kirim gambar trailer, pangukuran pemasangan lan informasi hidrolik sing ana menyang HCIC. Kaputusan pungkasan kudu adhedhasar susunan ngangkat lengkap lan gambar teknis paling anyar.
HCIC ngembangake lan ngasilake silinder hidrolik lan unit daya kanggo aplikasi kendaraan lan industri. Kanggo proyek Model 520, HCIC bisa mriksa informasi instalasi sing kasedhiya lan ngenali rincian teknis sing dibutuhake kanggo kutipan OEM utawa panggantos.
