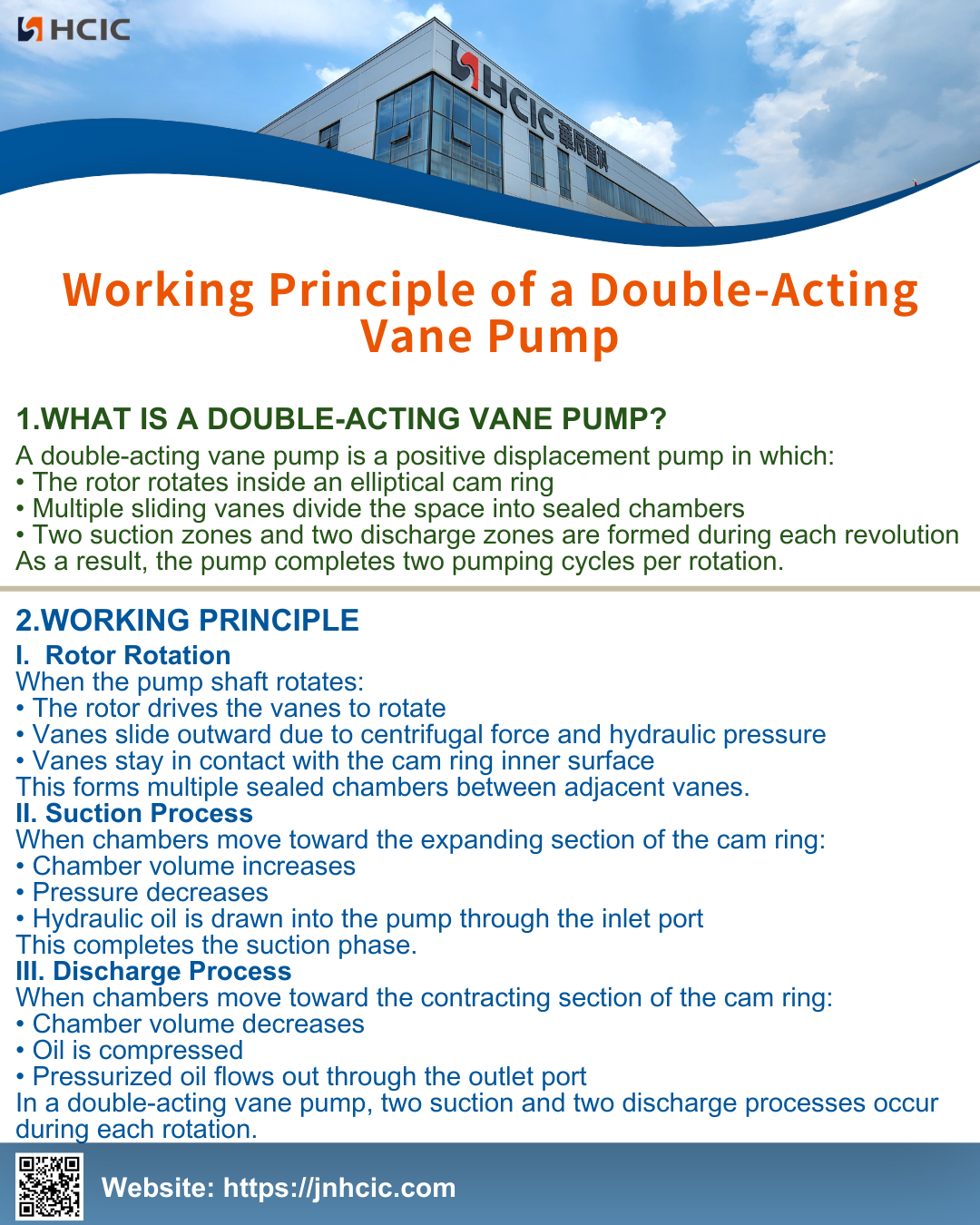

Pompa vane aksi ganda yaiku pompa pamindhahan positif sing:
• Rotor muter nang ring cam elips
• Multiple sliding vanes mbagi spasi menyang kamar sing disegel
• Loro zona nyedhot lan rong zona discharge dibentuk sajrone saben revolusi
Akibaté, pompa ngrampungake rong siklus pompa saben rotasi.
Nalika poros pompa muter:
• rotor drive vanes kanggo muter
• Vanes geser metu amarga gaya centrifugal lan tekanan hidrolik
• Vanes tetep kontak karo lumahing jero cam ring
Iki mbentuk pirang-pirang kamar sing disegel ing antarane vane sing cedhak.
Nalika kamar pindhah menyang bagean ngembangaken cam ring:
• volume Chamber mundhak
• Tekanan mudhun
• Minyak hidrolik ditarik menyang pompa liwat port inlet
Iki ngrampungake fase nyedhot.
Nalika kamar pindhah menyang bagean kontrak ring cam:
• Volume kamar suda
• Minyak dikompres
• lenga meksa mili metu liwat port stopkontak
Ing pompa vane tumindak kaping pindho, rong proses nyedhot lan rong discharge dumadi sajrone saben rotasi.
