Silinder pneumatik tunggal mung ngasilake daya dorong utawa tenaga kerja ing siji arah. Iki nggunakake spring sing dibangun, utawa pasukan eksternal kaya gravitasi, bobot, utawa gerakan mekanik kanggo narik piston bali menyang titik wiwitan.
Silinder iki mung nduweni siji port inlet udara, sing nyedhiyakake udara sing dikompres menyang kamar kanggo push piston menyang posisi target.
Silinder pneumatik tumindak tunggal dibangun kanggo tugas kerja siji arah, panggunaan umum kalebu clamping, posisi part, menehi tandha, gerakan stroke cendhak, lan kerja perakitan tugas ringan.

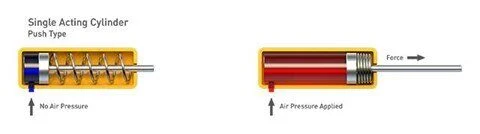

(1) Aplikasi tekanan udara ngasilake dorongan, saéngga 'nyurung' piston:

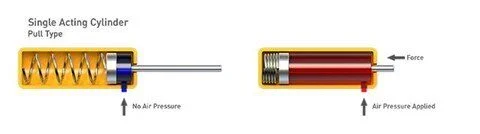

(2) Aplikasi saka meksa online mrodhuksi tikaman, mangkono 'narik' piston:
Prasaja, konstruksi langsung
Bangunan sing kompak, efisien ruang
Biaya murah kanggo katup kontrol lan pipa saluran udara
Migunakake setengah udara sing dikompresi vs silinder akting ganda sing ukurane padha
Sisih spring bali mbukak kanggo udhara lingkungan, ngeculke bledug lan lebu mlebu, kang nimbulaké risak lan shortens umur silinder.
Kinerja musim semi saya suwe saya suwe, nyebabake posisi pungkasan stroke sing ora stabil
Dhiameter bolongan lan dawa stroke diwatesi dening ukuran spring internal lan kekuatan
Penurunan sithik ing gaya dorong, amarga musim semi nolak gerakan maju piston

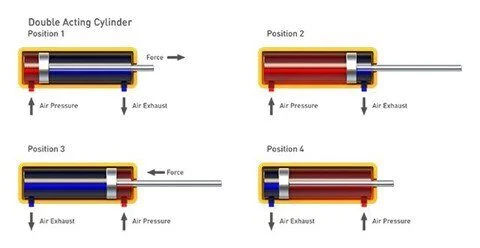

Silinder pneumatik tumindak ganda ngasilake gaya ing loro arah, nyurung piston metu lan narik bali menyang njero.
Desain iki dilengkapi port udara ing salah siji mburi, lan ngalihake hawa tekanan dhuwur ing antarane rong port kanggo drive piston bali lan kasebut. Penting banget kanggo tugas sing mbutuhake gerakan bidirectional, kayata mbukak lan nutup gerbang industri lan damper.
Silinder akting ganda minangka aktuator linier sing paling akeh digunakake, kira-kira 95% saka silinder sing ditrapake ing sistem kontrol pneumatik.
Iku pilihan optimal kanggo operasi abot, stroke dawa lan panjaluk pasukan dhuwur sing silinder akting siji ora bisa marem.Model akting pindho cilik uga bisa kanggo proyek mbutuhake pas, posisi pungkasan tetep ing loro ngluwihi lan retract stroke.
Mangkene cara kerjane:
- Saklawasé kabeh silinder pneumatik standar ISO nggunakake desain akting ganda
- Ukuran bolongan lan dawa stroke luwih akeh tinimbang model akting tunggal
- Akeh modifikasi khusus kanggo pigura akting ganda basa
- Ora ana kunci sing dibangun kanggo nahan piston kanthi stabil ing posisi mid-stroke
- Udhara bisa dikompres, saéngga aplikasi pakan butuh silinder budak hidraulik kanggo gerakan sing lancar lan mantep
- Unit stroke dawa mbutuhake dhukungan rod piston ekstra kanggo mungkasi mlengkung lan tetep operasi lancar
