Ukuran Bantalan Silinder Hidraulik: Cara Ngontrol Perlambatan Akhir-Stroke lan Spike Tekanan

I. Masalah: Napa Silinder Kacepetan Dhuwur Nandhang Kesel End-Cap

Nalika asilinder hidrolikngobahake mekanisme multi-ton kanthi kecepatan ing ndhuwur 0,1 nganti 0,2 m/s (4 nganti 8 in/s), nggawa massa kasebut menyang mandeg mati sing tiba-tiba nglawan tutup mburi silinder ngasilake kejut sing ngrusak gedhe banget.

Akeh perancang peralatan nganggep yen nyetel katup relief sistem utama nganti 3.000 psi nglindhungi kabeh aktuator. Ing kasunyatan, yen piston ngliwati port metu utama lan mlebu ing zona bantal, lenga sing kepepet mung nduweni siji rute uwal cilik: katup jarum sing dikalibrasi utawa orifice presisi.

Yen geometri bantal kurang ukurane utawa ora diatur kanthi bener, tekanan deselerasi sing kepepet ing mburi tumbak bantal bisa gampang mundhak nganti 6,000 nganti 10,000+ psi (400 nganti 700 bar) sajrone sawetara milidetik.

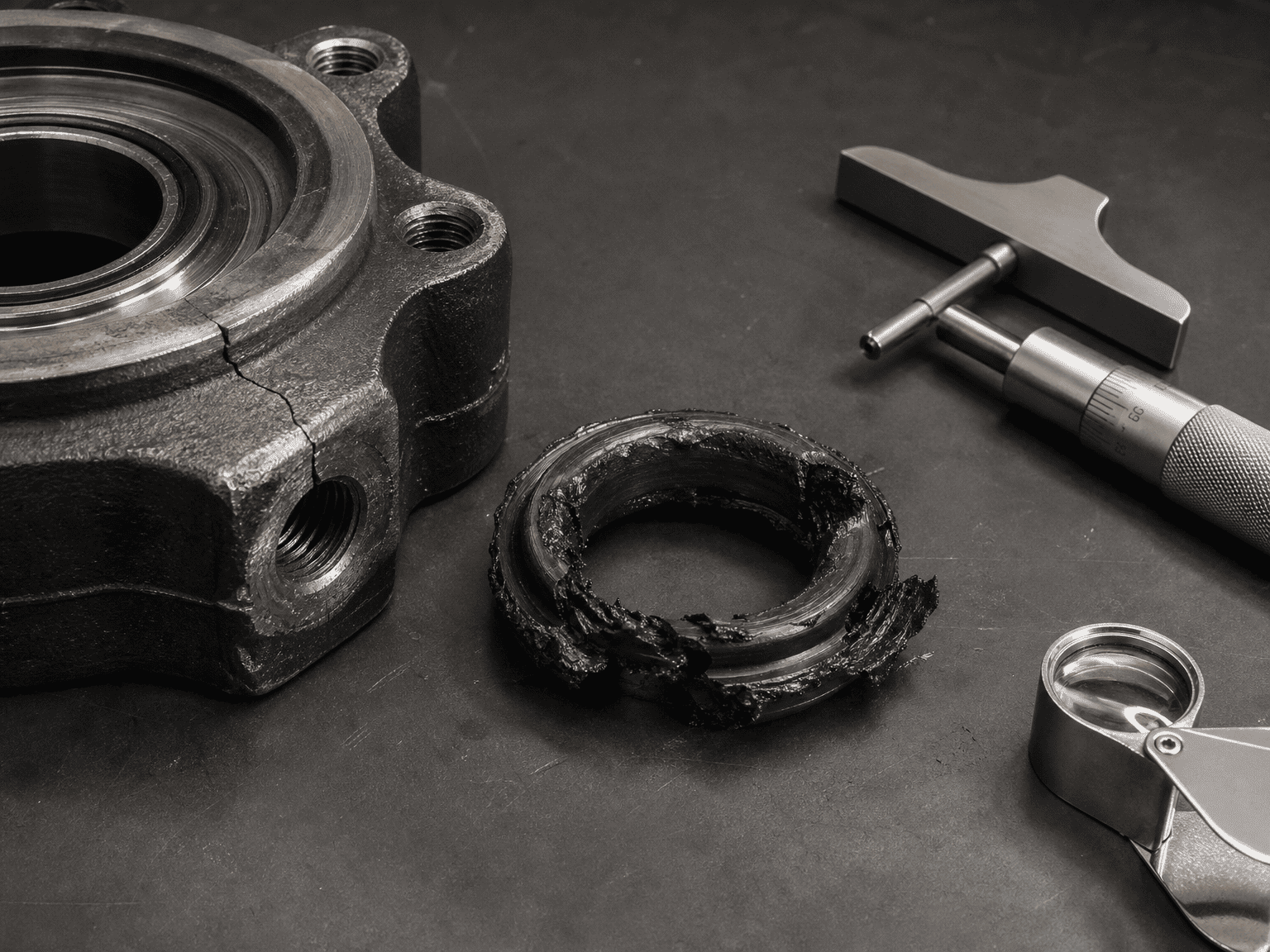

Swara ewonan siklus, transien tekanan kekerasan iki nyebabake:

• Tutup mburi silinder retak lan flanges sing dilas
• Segel kelenjar sirah sing diunekake lan retainer wiper rod cacat
• Batang dasi sing diregang lan ekstrusi O-ring laras kronis
• Tumbak bantal sing digayuh utawa dicetak lan bushing kawin

II. CaraneSilinder HidrolikKarya Cushioning

Bantal hidraulik internal ngowahi energi kinetik saka massa obah (plus gaya propelling sing terus-terusan saka pompa) dadi panas kanthi meksa volume lenga sing kepepet liwat orifice sing diwatesi liwat sc stroke deselerasi cendhak (biasane 20 nganti 40 mm utawa 0,75 nganti 1,5 in).

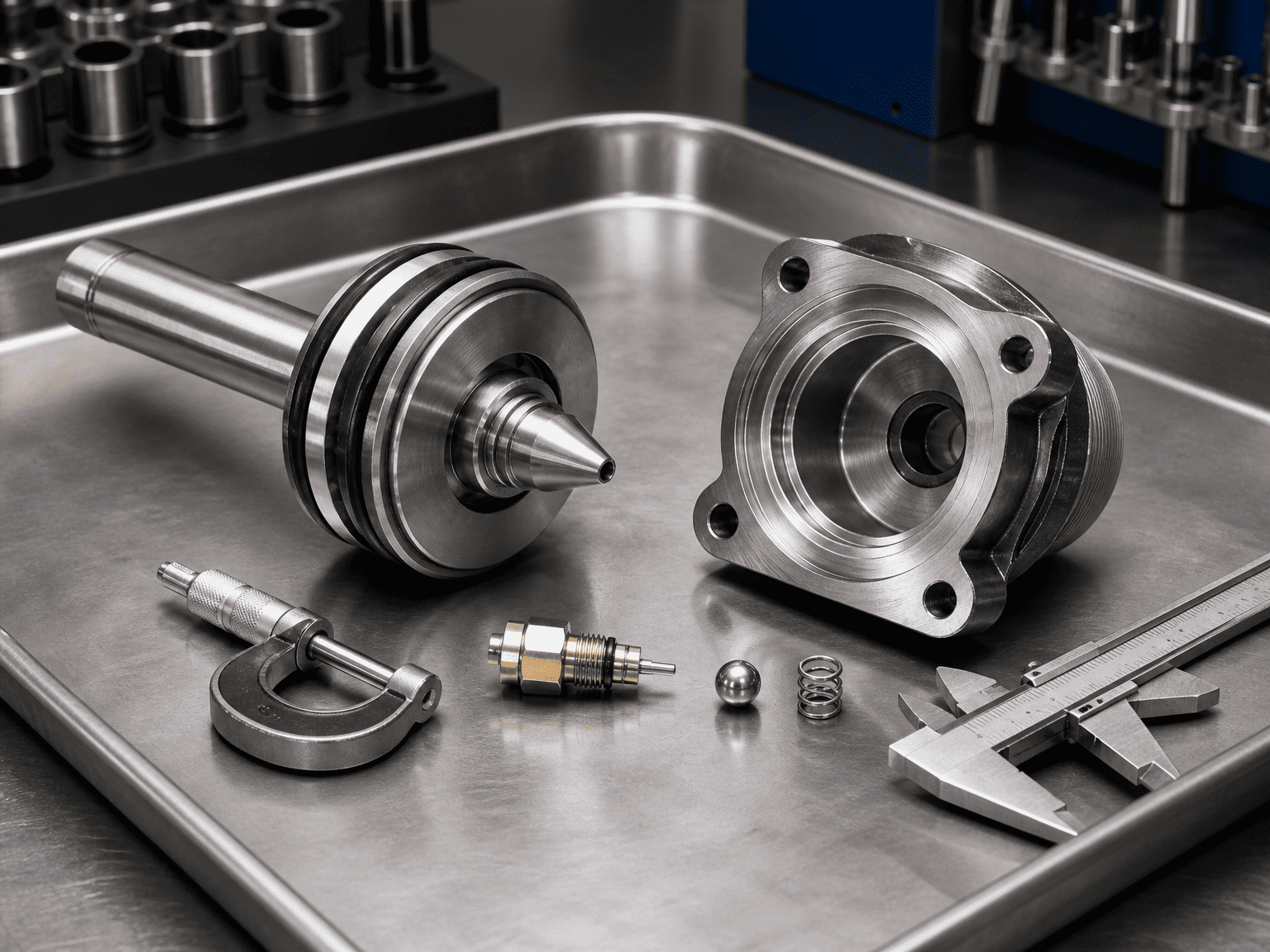

Rakitan bantal sing dirancang kanthi bener kalebu telung unsur mekanik inti:

1. Tumbak Bantal (utawa Plunger):Proyeksi mesin presisi ing piston sing nutup port cairan utama nalika mlebu ing rongga tutup mburi.
2. Katup jarum sing bisa diatur:Orifice metering sing ngidini teknisi pangopènan nyetel tingkat aliran knalpot adhedhasar kecepatan siklus operasi lan viskositas lenga sing nyata.
3. Katup Cek Aliran Bebas Balik:Bal utawa flapper sing diisi musim semi sing ngidini aliran tanpa watesan menyang silinder sajrone mbalikke stroke, njamin kacepetan langsung tanpa lag.

Langkah-demi-Langkah Pitungan Energi & Tekanan Kanggo nemtokake manawa bantalan internal bisa nangani beban sampeyan kanthi aman tanpa ngluwihi ambang silinder utawa ambang kelelahan, etung total energi sing bakal diserap:

Langkah 1: Ngitung Energi Kinetik Massa Obah

                                                                                  Ek = ½ m v²

ngendi:

m = Total massa obah (kalebu piston, rod, lampiran, lan beban njaba ing kg utawa lb)

v = Kecepatan maksimal nalika tumbak bantalan melu rongga (m/s utawa in/s)

Langkah 2: Tambah Propelling Work Sajrone Deselerasi

Yen aliran pompa terus sajrone nyepetake, tekanan sistem terus nyurung piston ngliwati stroke bantalan sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

ngendi:

Psys = Tekanan sistem penggerak (Pa utawa psi)

Apiston = Area efektif sisih nyopir (m² utawa in²)

sc = dawa efektif saka tumbak bantal (m utawa in)

Langkah 3: Total Energi kanggo Nyerep

                                                                        Etotal = Ek + Wprop ± Wgravity

(Tambah utawa nyuda karya gravitasi m g sc sinθ yen obah vertikal utawa miring).

Langkah 4: Ngitung Rata-rata Tekanan Cushion Trapped

Gaya perlambatan rata-rata Fdec sing dibutuhake yaiku:

                                                                                  Fdec = Etotal / sc

Tekanan hidrolik rata-rata sing diasilake ing ruang bantal Pcushion yaiku:

                                                                              Pcushion = Fdec / Acushion

Where Acushion minangka area annular saka kolom lenga sing kepepet ing saku bantal (Abore - Aspear utawa Arod).

Aturan Teknik Jempol: Tekanan transien puncak sajrone entri tombak awal biasane tekan 1,5 nganti 2,2 × tekanan bantal rata-rata sing diwilang. Yen puncak sing diwilang ngluwihi 1,5 × tekanan kelelahan maksimum silinder, katup deceleration proporsional eksternal utawa tumbak bantal khusus sing luwih dawa dibutuhake.

III. Kesalahan Umum Lapangan Sing Ngancurake Silinder Bantal

1. Backing Needle Valve Fully In (Zero Flow): Operator sing nyoba ngilangi gangguan end-stroke kadhangkala nutup tutup jarum rampung. Iki nggawe kunci hidraulik total ing kanthong bantal, meksa lenga ngliwati reresik tumbak lan ndamu segel kelenjar sirah.

2. Nglirwakake Inertia Horizontal ing Free-Rolling Carts: Desainer ngetung mung meksa nyopir lan dilalekake energi kinetik saka cart rolling 10-ton. Malah ing tekanan kurang, inersia dhuwur bakal ngremuk bantal internal.

3. Nggunakake Bantal Standar karo Water-Glycol utawa High-Viscosity Cold Oil: Cairan kenthel utawa kurang-viskositas geni-tahan cairan Ngartekno ngowahi aliran liwat jarum metering, nyebabake over-pressurization abot nalika wiwitan mangsa esuk.

4. Nglirwakake Cairan Deaeration: Spons, lenga aerated ngetik bantal compresses kaya spring, nyebabake mumbul, dieseling, lan deceleration erratic.

IV. Apa sing kudu Dikirim Nalika Sizing Custom Cushioned Cylinders

Nalika njaluk silinder bantalan sing direkayasa saka HCIC, nyedhiyakake:

• Massa obah total (kalebu rod silinder lan perkakas sing dipasang)
• Profil kacepetan operasi (kacepetan ajeg, akselerasi, lan kecepatan pendekatan)
• Kasedhiya watesan dawa stroke bantal
• Jinis cairan operasi, kisaran suhu kerja, lan setelan katup relief sistem
• Orientasi pemasangan (horizontal, vertikal munggah, vertikal mudhun, utawa busur miring)

V. Watesan Teknis & Teknik Penafian

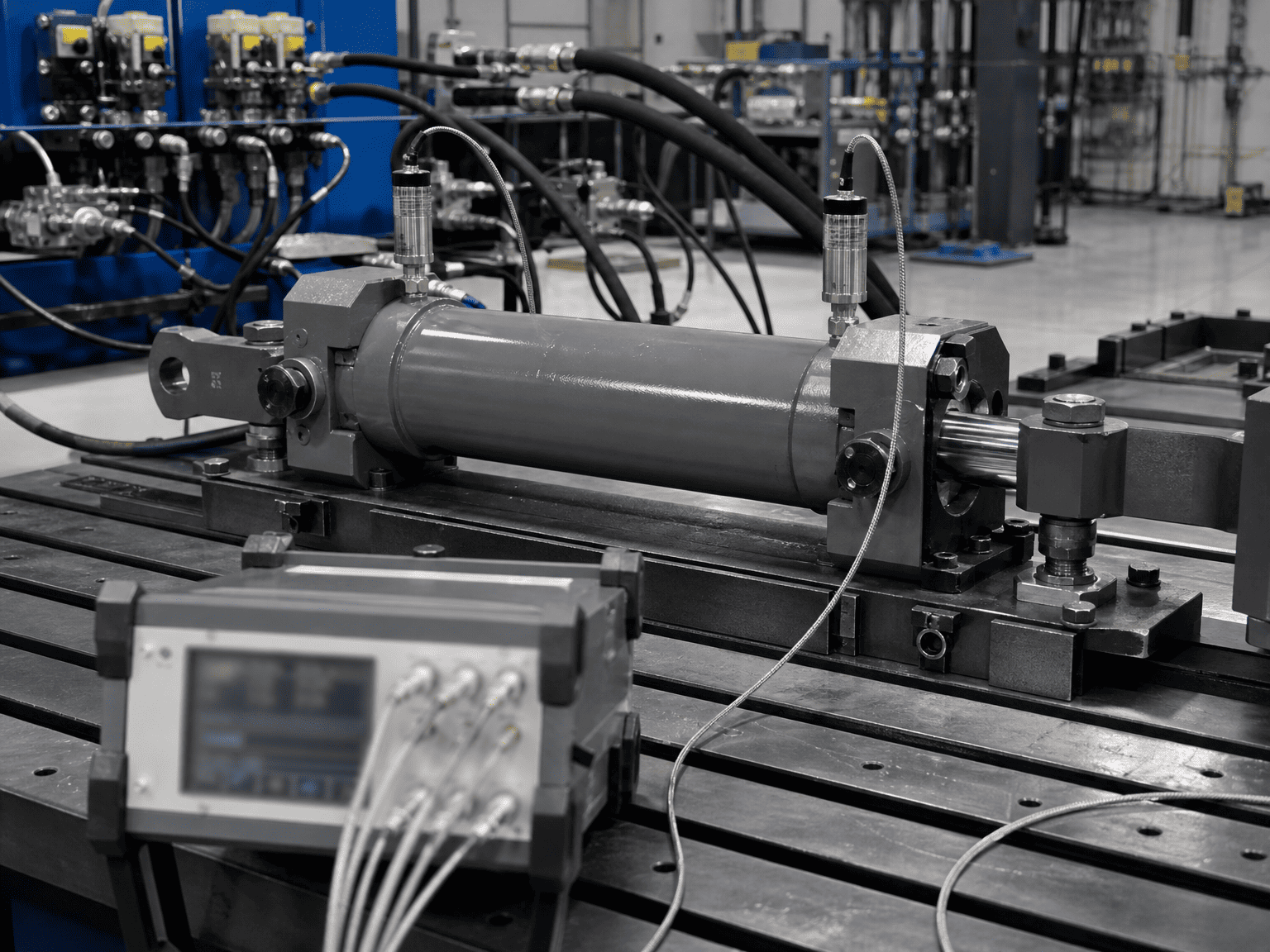

Pitungan bantal sing ditampilake ing ndhuwur nyedhiyakake perkiraan ukuran dhasar adhedhasar mekanika awak kaku. Tekanan dinamis puncak nyata gumantung marang modulus akeh lenga hidrolik, kapasitansi saluran, koefisien discharge orifice jarum, lan wektu respon katup. Desain peralatan pungkasan kudu diverifikasi liwat tes transduser tekanan lan simulasi transien.*

VI. Hubungi HCIC kanggo Solusi Bantal Rekayasa Khusus

Insinyur HCIC silinder hidraulik industri lan seluler khusus kanthi profil bantal sing disesuaikan kanggo aplikasi kanthi dampak dhuwur ing saindenging jagad.
