A silinder hidrolikbisa berkembang gerakan ora stabil, loading ora rata utawa karusakan segel bola-bali sanajan sirkuit hydraulic katon normal. Panyebabe bisa uga ana ing hardware sing dipasang: pin sing rusak, bolongan clevis sing luwih gedhe, bushing sing longgar utawa instalasi sing ora didadekake siji liwat busur kerja lengkap.
Pandhuan iki nerangake carane tim pangopènan lan panuku OEM bisa mriksa titik soyo tambah silinder sadurunge pesen kit repair utawa silinder panggantos. Fokus yaiku sambungan mekanik antarane silinder lan mesin, dudu tekanan hidrolik umum utawa diagnosis aliran.
A silinder ora bisa ing isolasi. Rod lan tong minyak disambungake menyang mesin liwat pin, clevises, lugs, trunnions, krenjang utawa fitur soyo tambah liyane. Bagean kasebut nransfer tenaga kerja nalika ngidini silinder pindhah liwat busur sing dirancang.
Nalika sambungan nyandhang, silinder bisa maneh tetep ing tengah sing dimaksudaké. Mesin banjur bisa nyelehake gerakan tambahan lan kontak ing rod, kelenjar, guide, tabung utawa soyo tambah krenjang. A segel anyar utawa silinder anyar bisa uga ora ngatasi masalah yen worn sambungan mesin-sisi tetep ing layanan.
Pandhuan safety silinder Parker nyatakake yen rod lan komponèn mesin kawin kudu dipriksa kanggo keselarasan sing tepat ing posisi sing ditambah lan ditarik. Iku uga menehi rekomendasi sing silinder clevis-dipasang poros ing loro ends karo pin centerlines podo lan silinder bakal dicenthang liwat busur sawijining digunakake kanggo gangguan. Iki minangka prinsip instalasi lan safety; watesan final kudu teka saka silinder lan Produsèn mesin.

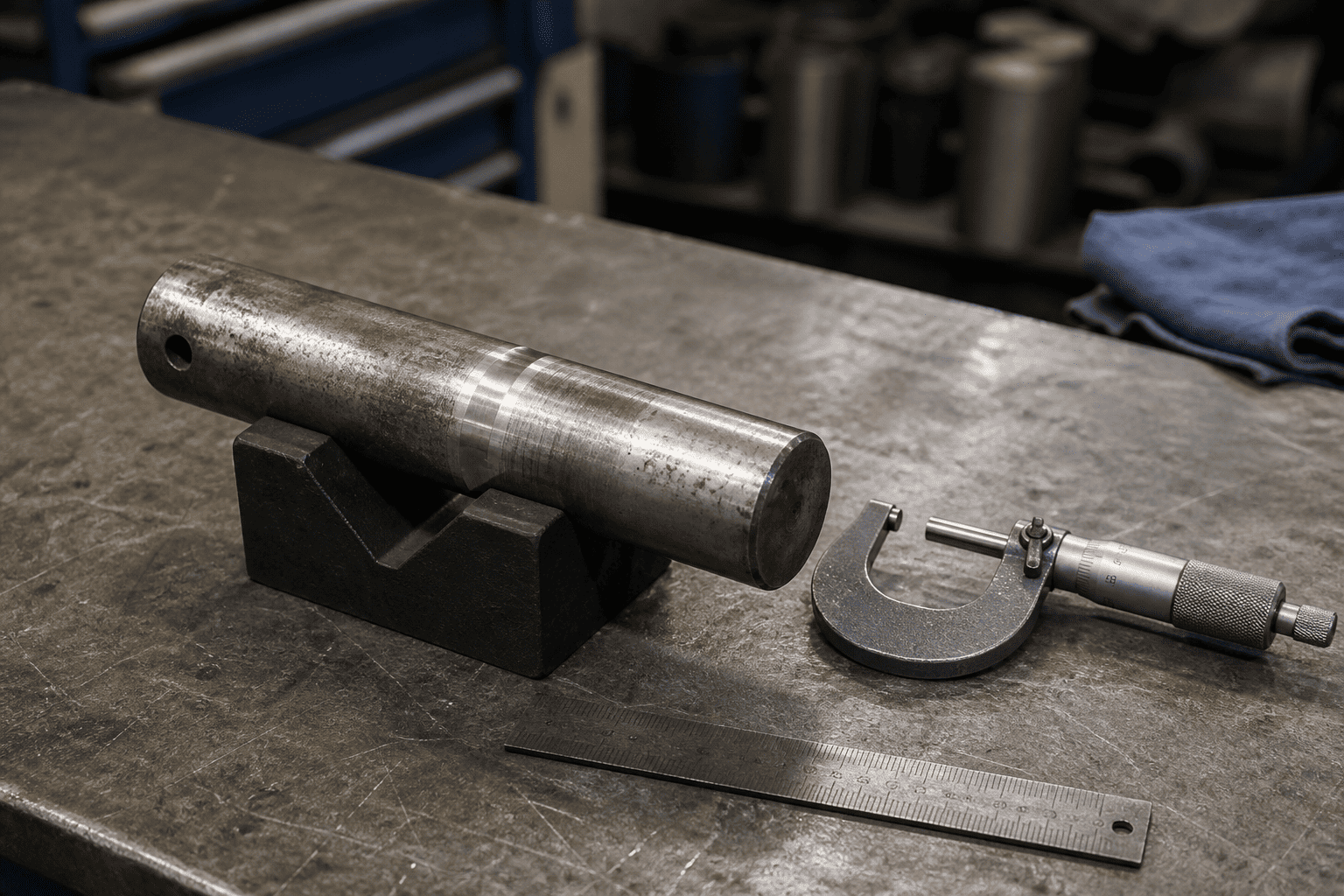

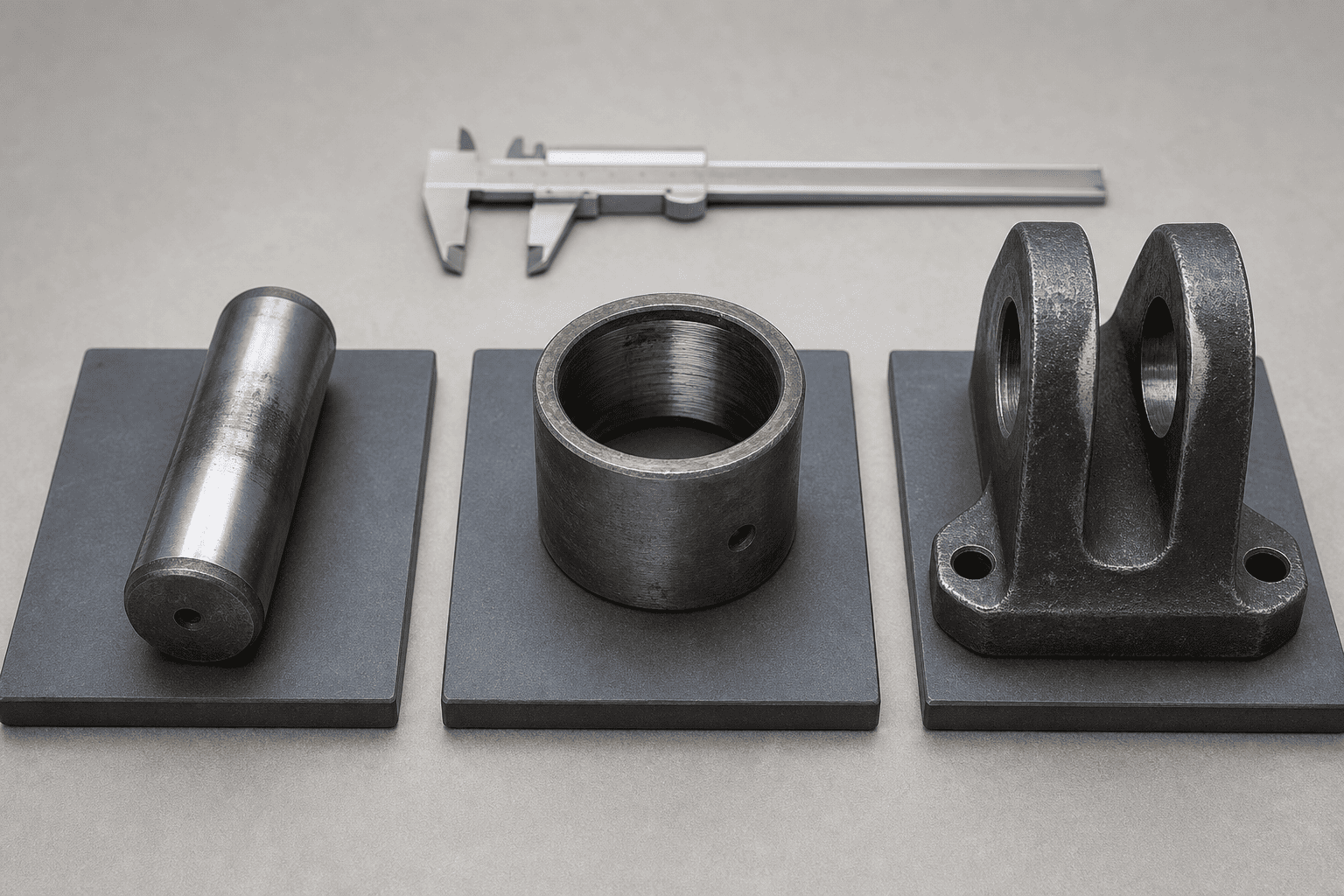

Priksa pin kanggo menehi skor, alur, karat, titik rata lan pita nyandhang sing konsentrasi ing sisih siji. Pin sing ora ana maneh bunder, permukaan bantalan stabil bisa ngidini mripat silinder bisa mindhah sadurunge anggota mesin nanggapi.
Aja ngadili pin mung apa isih bisa dibusak. Pin bisa tetep ana nalika lumahing sing digunakake, nahan fitur utawa pas karo bushing wis rusak.
Bushing bisa nyandhang internal, ngeculake ing omah utawa rusak nalika dipasang. Priksa gerakan antarane bushing lan mata silinder utawa krenjang, ora mung gerakan antarane pin lan bushing.
Yen bushing minangka jinis tanpa pangopènan, tindakake pandhuan instalasi pabrikan peralatan. Aja nambah pelumas utawa ngganti perawatan lumahing kajaba desain sing ditemtokake ngidini.
Mripate silinder utawa clevis bisa dadi nggedhekake, tapered utawa oval sawise gerakan ingkang dipun danguaken kanthi pin longgar. Iki asring diarani bolongan sing bentuke endhog. Ngganti mung pin bisa nyuda katon muter sementara nalika ninggalake dalan mbukak misaligned.
Ukur bolongan ing luwih saka siji arah lan ing luwih saka siji lokasi. A wangun babak visual ora cukup bukti kanggo kaputusan repair kritis.
A mesin cuci ilang, retainer ngeculke, ring sworo seru rusak, worn piring penjaga utawa krenjang kleru bisa ngidini pin kanggo lumaku miring. Priksa susunan penylametan lengkap lan kondisi pasuryan krenjang sing ngontrol posisi lateral.
A silinder panggantos ngirim ora diinstal menyang krenjang sing ora bisa nahan pin ing posisi dirancang.
Urutan ing ngisor iki minangka pandhuan ngrancang lapangan. Prosedur lockout, pamblokiran lan energi sing disimpen ing mesin dadi prioritas.
Isolasi energi hidrolik, ngamanake struktur sing diangkat utawa digantung kanthi dhukungan mekanik sing cocog, lan nyegah gerakan sing ora dikarepake. Silinder hidraulik ora kudu dianggep minangka siji-sijine dhukungan kanggo beban sing diangkat nalika mriksa.
Sadurunge disassembly, elinga nalika masalah katon:
Gejala kasebut mbantu misahake masalah sing dipasang saka masalah kontrol hidrolik murni, sanajan ora ngganti ukuran.
Mangga madosi retainer terlantar, pita kontak polesan, tandha fretting, bledug teyeng, welds retak, gerakan krenjang lan pin sing ora ana maneh tengah. Tandhani posisi relatif pin, mesin cuci lan krenjang yen gerakan dicurigai.
Aja nggunakake driji kanggo mriksa titik jiwit utawa nyelehake tangan ing antarane mata silinder lan clevis.
Sawise mesin wis aman, copot pin miturut prosedur peralatan. Ngresiki permukaan pin, bushing, mata silinder lan krenjang kanthi cara sing cocog karo bahan komponen lan aturan situs.
Tansah bagean dibusak bebarengan lan ngenali lokasi asli. Pin saka siji mburi silinder ora kudu dicampur karo pin saka posisi liyane sadurunge rekaman inspeksi rampung.
Rekam diameteripun pin nominal, diameteripun pin nyata ing sawetara titik, diameteripun jero bushing, diameteripun njaba bushing yen cocog, lan kondisi saka mripat silinder lan bolongan clevis.
Priksa uga:
Aja nggawe watesan nyandhang universal. Gunakake drawing peralatan, specification Produsèn silinder utawa standar repair disetujoni kanggo final nampa / nolak kaputusan.
Priksa maneh geometri mesin ing posisi retracted lan lengkap, utawa ing posisi pungkasan nyata diijini dening prosedur pangopènan aman. Silinder ngirim ora dipeksa menyang posisi kanthi narik, prying utawa pressurizing iku.
Konfirmasi manawa loro garis tengah pin dipasang sejajar ing endi desain pemasangan mbutuhake pivoting paralel. Priksa kontak karo braket, pengawal, selang, anggota pigura lan bagean obah liyane.
| # | Observasi | Kemungkinan Penyebab / Indikasi |
|---|---|---|
| 1 | Pin duwe pita polesan ing sisih siji | Kontak ora rata, owah-owahan alignment utawa gerakan krenjang |
| 2 | Pin luwih cilik ing zona kerja | Pin nyandhang, ora nyukupi penylametan utawa gerakan ing mbukak |
| 3 | Bushing muter ing omahé | Loose pas, omah rusak utawa instalasi sing salah |
| 4 | Bolongan Clevis iku oval utawa tapered | Terusake operasi kanthi reresik utawa pin sing longgar |
| 5 | Debu karat utawa puing metalik sing apik | Fretting, karat, pangayoman ora cukup utawa gerakan relatif |
| 6 | Retainer mbengkongaken utawa bola-bali loosens | Pin walk, gerakan krenjang utawa pengaturan retensi sing salah |
| 7 | Pandhuan rod utawa kelenjar nuduhake nyandhang siji-sisi | Priksa keselarasan mesin lan geometri pemasangan sadurunge ngganti segel |
| 8 | Wear katon mung cedhak siji mburi stroke | Geometri posisi pungkasan, gangguan utawa ganti dalan muatan |
Pengamatan iki minangka titik wiwitan kanggo inspeksi, dudu diagnosis otomatis. Pin worn bisa dadi efek saka masalah alignment luwih gedhe tinimbang sabab asli.
Diposaken mung pin bisa uga cocok nalika pin wis rusak nanging bushing, mripat, clevis, braket lan sistem retensi tetep ing watesan dimensi disetujoni. Pin anyar kudu cocog karo diameter, dawa, materi lan susunan penylametan sing bener.
Panggantos bushing mbutuhake pas, orientasi lan cara instalasi sing bener. Konfirmasi manawa bushing panggantos wis lubricated, garing-mlaku utawa dirancang kanggo kondisi lumahing tartamtu. Mencet bushing menyang omah rusak utawa misaligned bisa ngasilake masalah asli.
Mripat silinder oval utawa bolongan clevis bisa uga mbutuhake cara ndandani sing disetujoni kayata mesin, lengen ndandani utawa ngganti komponen sing kena pengaruh. Aja ngelas, mboseni utawa ngowahi fitur pemasangan beban tanpa persetujuan teknik lan prosedur ndandani sing didokumentasikan.
Yen mripat silinder, clevis, trunnion utawa pamblokiran soyo tambah retak, deformed permanen utawa njaba watesan dimensi disetujoni, silinder panggantos utawa repair rekayasa uga perlu. Panggantos kudu cocog karo geometri mesin, ora mung dipilih dening bolongan utawa stroke.
Inquiry mounting-wear luwih gampang dideleng nalika kalebu data instalasi nyata. Kirimi:
Kanggo silinder pin-to-pin, dimensi pin-center sing ditutup lan ditambahi penting banget. Panggantos sing cocog karo sambungan hidrolik nanging ngganti geometri sing dipasang bisa nggawe gangguan utawa masalah keselarasan anyar.
Sadurunge bali mesin kanggo operasi normal:
1. Konfirmasi yen pin lan bushing bagean kasebut kanggo soyo tambah.
2. Verifikasi yen pin wis kebak lungguh lan bener disimpen.
3. Priksa silinder pivots tanpa naleni ing loro ends.
4. Konfirmasi yen rod lan mesin anggota tetep didadekake siji liwat stroke diijini.
5. Priksa rute selang lan reresik port nalika gerakan.
6. Operate mesin ing resiko kurang lan kacepetan kurang miturut prosedur peralatan.
7. Mungkasi yen silinder njiret, krenjang shifts, mlaku pin utawa rod kontak bagean toko.
8. Rekam pangukuran pungkasan lan ndandani bagean kanggo pangopènan mangsa.
Pandhuan safety Parker uga nandheske manawa keselarasan sing ora cocog bisa nyebabake kelenjar rod sing berlebihan lan nyandhang silinder. Mulane mriksa instalasi kudu rampung sawise ndandani, ora mung sadurunge bagean lawas dibusak.
Pemriksaan pemasangan sing dikontrol bisa mbantu nyegah sawetara kegagalan baleni sing larang:
Tujuane ora ngganti kabeh bagean sing rusak kanthi otomatis. Iku kanggo ngenali path mbukak nyata lan mulihake geometri soyo tambah sing silinder iki dirancang kanggo tindakake.
HCIC bisa mriksa panggantos lan syarat silinder hydraulic adat saka data instalasi nyata: dimensi soyo tambah, noto pin, stroke, bolongan lan rod informasi, konfigurasi port, aplikasi lan gambar kasedhiya. Kanggo titik soyo tambah worn, kalebu foto lan pangukuran kurung sisih mesin supaya review kutipan isine pas uga sambungan hydraulic.
Silinder hidrolikpin soyo tambah lan nyandhang bushing masalah fitment mechanical sing bisa dadi masalah linuwih hydraulic. Priksa pin, bushing, mata silinder, clevis, hardware retensi lan busur kerja lengkap bebarengan. Rekam pangukuran sadurunge pesenan bagean, lan aja nggunakake silinder anyar kanggo ijol kanggo struktur mesin rusak utawa misaligned.
Yen sampeyan butuh panggantos OEM utawa silinder hydraulic pin-kanggo-pin adat, ngirim HCIC ukuran lawas-silinder, ditutup lan ditambahi jarak pin-tengah, pin lan pangukuran clevis, informasi port, foto lan rincian aplikasi. Paket data lengkap menehi tim teknik basis sing luwih apik kanggo konfirmasi kecocokan sadurunge produksi.
