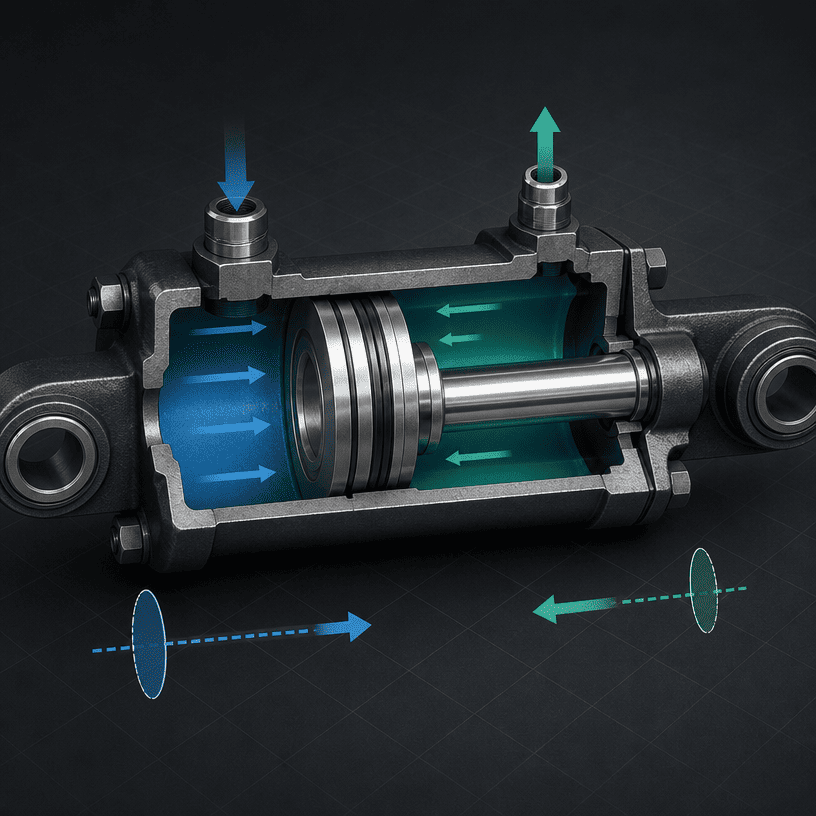

Nalika engineer OEM nyuwun asilinder hidroliksing bisa "push 10 ton" utawa "narik 10 ton,"Pitakonan pisanan iku apa pasukan sing dibutuhake ing sisih full-bore utawa sisih rod. Silinder hidrolik diferensial nduweni area piston lengkap ing sisih siji lan area annular ing sisih liyane. Rod manggoni bagéan saka wilayah rod-sisi, supaya pasukan narik kasedhiya luwih murah ing meksa padha.
Bentenipun gampang kantun nalika silinder panggantos dipilih dening diameteripun njaba utawa nomer part lawas. Iki uga sebabe silinder sing katon duwe kapasitas nominal sing cukup ora bisa ngirim tenaga sing dibutuhake ing arah gerakan sing nyata.
Pandhuan iki nerangake logika pitungan sing digunakake kanggo review OEM dhisikan. Iku ora sulih kanggo desain mesin lengkap, mriksa struktural, hydraulic-circuit review utawa Assessment safety.
Bore, utawa diameter piston, nemtokake area piston lengkap sing kena tekanan. A bolongan luwih gedhe bisa gawé gaya teori liyane ing meksa padha, nanging uga ngganti volume lenga, aliran dibutuhake kanggo kacepetan tartamtu, amplop silinder lan syarat soyo tambah.
diameteripun rod mengaruhi gaya tarik amarga rod manggoni wilayah ing sisih rod. Uga mengaruhi sambungan rod, loading guide, reresik kasedhiya lan cara silinder nangani komprèsi utawa tension. A rod ora bisa dipilih saka pasukan narik piyambak; stroke, soyo tambah, panuntun dhumateng lan path mbukak nyata uga Matter.
Gunakake tekanan sing kasedhiya ing silinder sajrone gerakan sing dibutuhake, ora mung setelan relief maksimum pompa. Mundhut tekanan liwat katup, selang, fitting lan komponen liyane bisa nyuda tekanan sing dikirim menyang silinder. Urutan operasi mesin kudu nemtokake tekanan desain sing digunakake kanggo pitungan pisanan.
Kanggo pitungan first-pass nggunakake unit konsisten:
Daya tekan:
Daya tarik:
ngendi:
Kanggo bagean bunder:
Yen tekanan dilebokake ing psi lan diameter ing inci, asil kasebut ana ing gaya kilogram. Yen tekanan dilebokake ing pascal lan diameter ing meter, asil kasebut ana ing newton. Tansah sistem unit konsisten saka wiwitan nganti rampung.
Persamaan kasebut nggambarake gaya hidrolik teoretis. Dheweke ora kanthi otomatis kalebu gesekan segel, gesekan pandhuan, kerugian mekanik, penurunan tekanan, sudut beban, percepatan, defleksi struktur utawa faktor safety.
Anggap insinyur nyaring silinder kanthi:
Area piston lengkapyaiku:
Area rod yaiku:
Mulane, nilai teoretis first-pass yaiku:
Bentenipun dudu cacat manufaktur. Asalé saka wilayah rod displacing ing sisih rod. Contone mung kanggo latihan pitungan; iku ora HFS kanggo produk HCIC tartamtu utawa mesin.
Beban ora tansah tumindak langsung ing sadawane garis tengah silinder. Lever, linkage, engsel utawa susunan gunting bisa nambah utawa nyuda gaya sing dibutuhake ing posisi sing beda. Insinyur kudu ngetung titik paling awon ing gerakan, ora mung posisi wiwitan.

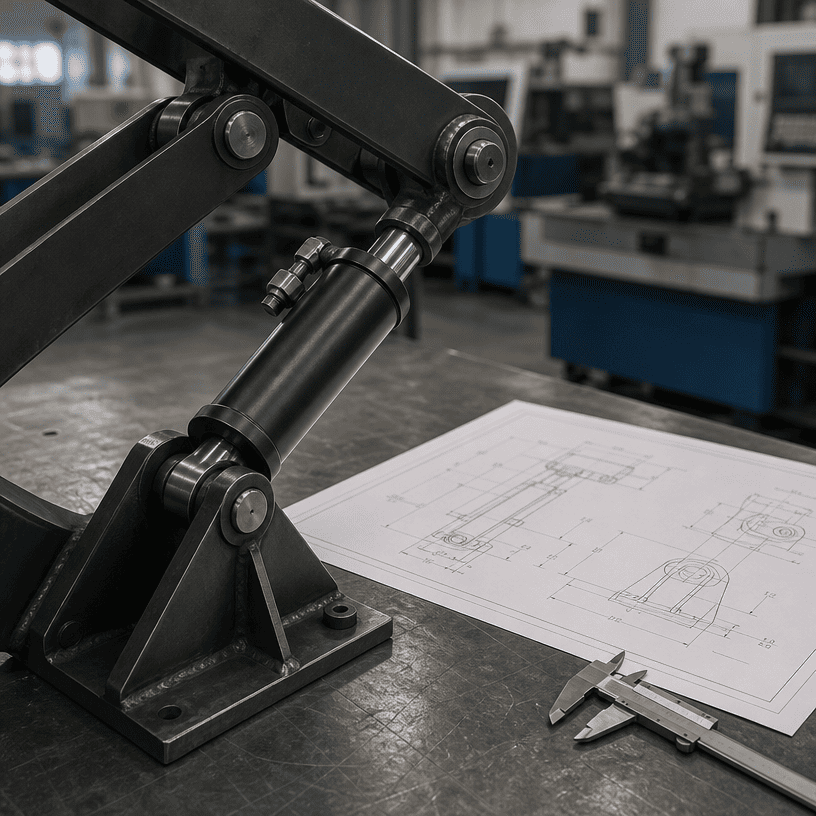

Sudut antarane silinder lan anggota sing didorong uga penting. Silinder bisa uga nduweni gaya teoretis sing dhuwur nanging komponen gaya sing kurang ing sudut tartamtu. A drawing nuduhake path mbukak lan posisi luwih migunani saka nomer mbukak siji.
Mbusak beban kanthi bebas, nyepetake lan mindhah kanthi kacepetan sing tetep yaiku kahanan sing beda. Gesekan segel, resistance guide, inersia lan resistance materi bisa nggawe pasukan awal luwih dhuwur tinimbang pasukan dibutuhake sak bagean Gamelan saka stroke.
Kanggo peralatan kayata ejector, compactor, nyekel lan mekanisme ngangkat, panuku kudu njlèntrèhaké nalika pasukan paling dhuwur lan apa beban bisa macet utawa ngganti nalika stroke.
Tekanan maca ing cedhak pompa bisa uga ora dadi tekanan ing port silinder. Dawane selang, fitting, katup arah, kontrol aliran lan tekanan mburi kabeh mengaruhi tekanan sing kasedhiya. Pitungan sing dipercaya kudu ngenali ing ngendi tekanan diukur lan ing kahanan operasi.
A rod dimuat ing komprèsi mbutuhake review rod-stabilitas, utamané ing long-stroke utawa noto kurang dipandu. A rod dimuat ing tension bisa kontrol dening sambungan beda lan watesan materi. Artikel iki ora ngganti pitungan buckling utawa verifikasi struktural; iku misahake pitungan pasukan-wilayah saka sing mriksa tambahan.
A bolongan luwih gedhe bisa nambah pasukan, nanging uga nambah volume lenga dibutuhake kanggo mindhah piston liwat stroke tartamtu. Kanggo kacepetan target, aliran sing dibutuhake ana gandhengane karo area kamar efektif lan kecepatan piston. Sisih rod nduweni volume beda saben unit dawa saka sisih full-bore.
Sing nggawe trade-off desain:
A silinder mulane kudu ukuran karo pump, katup, reservoir, selang, soyo tambah lan mesin siklus minangka siji sistem.
Inquiry OEM sing migunani kudu kalebu:
Luwih lengkap dalan mbukak, luwih gampang mbedakake masalah ukuran silinder saka masalah struktur, linkage utawa sirkuit hidrolik.
Silinder hidroliknyurung lan narik pitungan pasukan wiwit karo telung masukan dhasar: diameteripun bolongan, diameteripun rod lan meksa efektif. Wilayah piston lengkap nemtokake gaya push pass pisanan, nalika rod nyuda area efektif lan mulane gaya tarik.
Petungan kasebut mung wiwitan. Sudut linkage, wiwitan resistance, kacepetan, mundhut meksa, rod loading, soyo tambah, panuntun dhumateng lan struktur mesin nemtokake apa silinder cocok kanggo aplikasi nyata. Para panuku OEM sing nyedhiyakake dalan muatan lengkap lan data hidraulik bisa nampa kutipan sing luwih migunani tinimbang para panuku sing mung ngirim nomer pasukan.
HCIC ngembangake lan nggawe silinder hidrolik, unit tenaga hidrolik lan komponen sing ana gandhengane kanggo kendaraan, penanganan sampah, konstruksi lan peralatan industri. Kesesuaian teknis kudu dideleng nglawan desain mesin sing nyata lan syarat safety sing ditrapake.
