Kontaminasi hidrolik asring dibahas sawise katup nempel, pompa dadi rame utawa silinder wiwit ora rata. Nalika iku, cairan kasebut ora mung minangka rincian pangopènan. Wis dadi bukti yen sistem kasebut ora dikontrol ing tahap awal.
Kanggo peralatan OEM, kebersihan diwiwiti sadurunge ditugasake. Minyak anyar bisa mbutuhake filtrasi sadurunge digunakake. Selang, fitting, tank lan komponen mesin bisa ngenalake partikel. A ambegan, tutup akses utawa port mbukak bisa ngidini kontaminasi mlebu sajrone layanan. Nganggo ing njero sistem banjur bisa nggawe luwih akeh partikel lan nyebarake liwat reresik sing sensitif.
Kanggo tim OEM, kebersihan luwih migunani yen dianggep minangka syarat desain lan ditampa, ora minangka instruksi umum kanggo "njaga lenga tetep resik." A specification migunani ngenali cara nglaporake, titik sampling, pihak tanggung jawab lan tumindak kanggo njupuk nalika asil ing njaba watesan sarujuk.
Artikel iki nerangake logika teknik tanpa nemtokake target kebersihan universal. Target sing bener gumantung marang komponen sing paling sensitif kontaminasi, sirkuit hidrolik, cairan, siklus tugas lan instruksi pabrikan komponen.
ISO 4406 nglaporake kontaminasi partikel padhet nggunakake telung nomer kode. Pandhuan standar kontaminasi Parker ngenali telung pita ukuran minangka partikel luwih saka 4 μm(c), luwih saka 6 μm(c) lan luwih saka 14 μm(c). Kode kasebut adhedhasar jumlah partikel ing volume cairan sing ditemtokake, dudu tampilan visual lenga kasebut.
Bedane sing penting. Minyak bisa katon cetha lan isih ngemot partikel sing cocog karo katup, pompa, panuntun lan segel. Kosok baline, siji asil count partikel dudu diagnosis lengkap sistem hidrolik. Asil kasebut mung njlèntrèhaké sampel sing dipikolehi miturut metode lan kondisi tes sing wis ditemtokake.
Nomer kode kasebut minangka pita kebersihan logaritmik. Owah-owahan siji kode dudu owah-owahan linier cilik ing populasi partikel. Mulane para panuku kudu ora nganggep 18/16/13 minangka label hiasan utawa mbandhingake rong laporan tanpa mriksa cara tes, basis kalibrasi, lokasi sampel lan tanggal.
Parker uga nuduhake yen kode kontaminasi sing bisa ditampa beda-beda miturut jinis sistem lan sensitivitas komponen. Sirkuit tekanan rendah kanthi reresik gedhe ora bisa ditemtokake kanthi ekspektasi kebersihan sing padha karo sistem proporsional utawa kontrol servo kanthi kinerja dhuwur. Spesifikasi kudu teka saka desain sistem tinimbang saka tabel internet umum.
Drum pangiriman utawa tank akeh bisa ngemot partikel saka manufaktur, transportasi, peralatan transfer utawa penanganan. "Lenga anyar" nggambarake status komersial; iku ora kanthi otomatis mbuktekaken sing meets tingkat karesikan dibutuhake dening mesin.
Prosedur panampa kudu ngenali kelas cairan, kumpulan pemasok, kondisi panyimpenan lan cara filtrasi sing digunakake sadurunge ngisi. Yen target kebersihan minangka bagean saka spesifikasi tuku, asil kasebut kudu disambung karo sampel lan metode tes sing didokumentasikan.

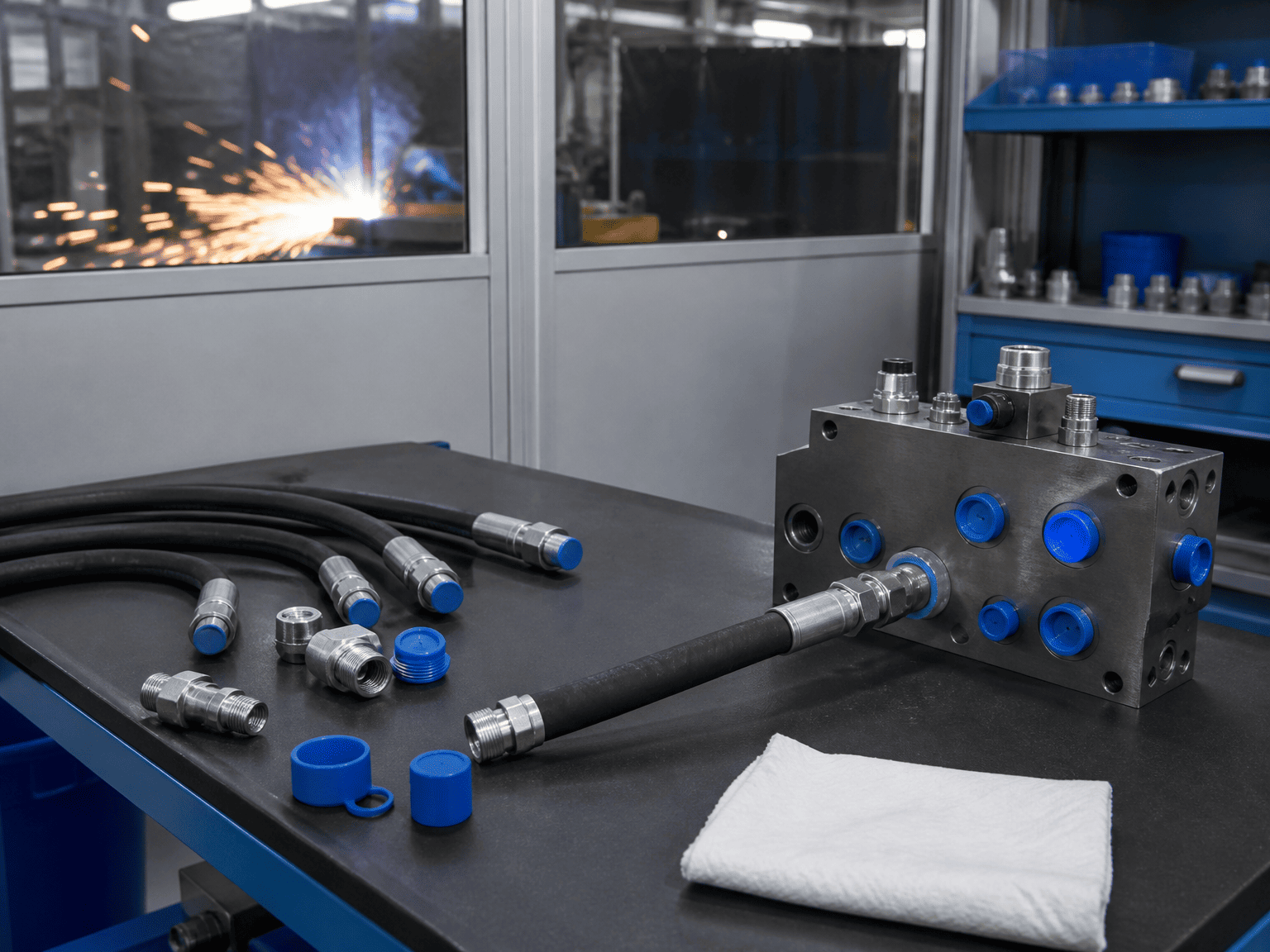

Cutting, threading, flaring, welding, grinding lan mesin bisa ninggalake Kripik, burrs, skala utawa bledug cedhak sambungan hydraulic. Selang bisa katon resik saka njaba nalika nggawa partikel saka proses manufaktur utawa nglereni. Tutup lan colokan uga bisa dadi sumber kontaminasi nalika disimpen ing bangku sing reged banjur dipasang.
Reresik ora padha karo ngusap njaba bagean. Ing njero selang, manifold, pipa lan fitting kudu dianggep sadurunge sirkuit ditutup.
Saben reservoir ambegan minangka tingkat cairan lan owah-owahan suhu. Pengaturan ambegan sing ora apik bisa ngidini bledug utawa kelembapan udara mlebu. Gulu pangisi mbukak, tutup sing ilang lan tutup akses sing reged nggawe risiko sing padha sajrone pangopènan.
Tata letak kudu nggawe layanan rutin resik lan dikontrol. Filter breathers, TCTerms pangisi sing dilindhungi lan tutup akses sing disegel ora nganyarke kosmetik; padha bagéan saka wates kontaminasi-kontrol.
Nyandhang, cavitation, lumahing rusak, degradasi selang lan kahanan kangelan komponen bisa nggawe partikel sawise commissioning. Filter bisa mbusak sawetara materi iki, nanging filtrasi ora bisa ngganti diagnosis. A munggah dadakan ing counts partikel kudu micu review saka sumber, ora mung owah-owahan Filter.

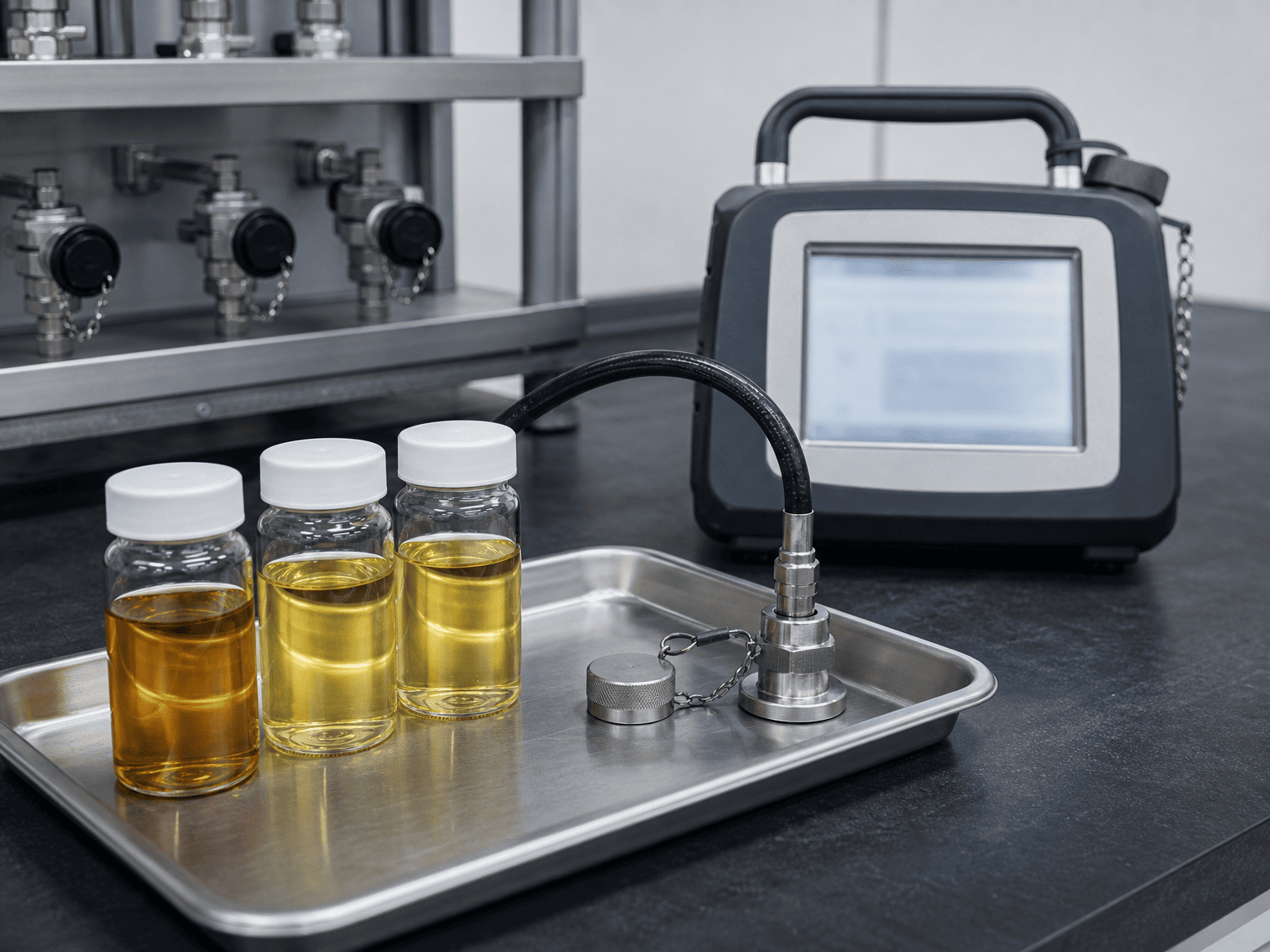

A test pas ing sampel miskin isih basis miskin kanggo kaputusan. Sampling kudu direncanakake ing sekitar lokasi sing nuduhake kondisi cairan sing dievaluasi.
Kanggo tes ditampa OEM, temtokake ing ngisor iki sadurunge mesin diisi:
- Titik sampling lan apa iku hulu utawa hilir filtrasi
- Suhu cairan lan status operasi sajrone sampling
- Prosedur flushing sing dibutuhake kanggo sambungan sampling
- Botol resik, selang lan syarat pas
- Standar tes, basis kalibrasi lan metode laboratorium utawa instrumen
- Jumlah sampel lan syarat repeatability
- Wong sing tanggung jawab kanggo ngrekam asil lan nyetujoni rilis kasebut
Sampel sing dijupuk saka pojok tangki sing sepi bisa uga ora makili cairan sing obah liwat katup. Sampel sing dijupuk sanalika sawise ngganggu sistem bisa uga nuduhake kondisi sementara. Titik sampling, wektu lan negara mesin kudu direkam karo asil.
Kanggo investigasi silinder panggantos utawa layanan, sampel kudu disambungake menyang acara sing diteliti. Rekam jam mesin, pangopènan anyar, owah-owahan saringan, gangguan sing ora biasa, kondisi suhu lan komponen sing nyebabake inspeksi. Jumlah partikel tanpa konteks operasi angel diinterpretasikake.
Spesifikasi saringan kudu dideleng bebarengan karo aliran, tekanan, prilaku bypass, kapasitas nahan rereget, akses panggantos unsur lan sensitivitas kontaminasi sirkuit. Nomer mikron nominal paling cilik ora otomatis dadi jawaban sing paling apik.
Review desain kudu takon:
1. Ing endi kontaminasi sing paling mungkin mlebu?
2. Komponen endi sing nduweni reresik internal sing paling cilik utawa paling sensitif?
3. Apa Filter nglindhungi komponèn sak aliran normal, kadhemen wiwitan lan kahanan bypass?
4. Bisa tim pangopènan ngenali unsur diblokir sadurunge path bypass dadi path normal?
5. Apa panyaring bisa diakses tanpa mbukak sistem menyang lingkungan sing ora bisa dikontrol?
6. Apa bali-line, meksa-line utawa noto filtrasi offline cocog karo resiko kontaminasi nyata?
Filter uga kudu cocog karo kahanan aliran lan tekanan sirkuit. Unsur sing ukurane kurang bisa nyebabake penurunan tekanan sing gedhe banget. Unsur sing ora bisa diakses bisa uga ditinggalake ing layanan suwe banget. Filter sing ora ana indikator kondisi praktis bisa ngowahi ukuran kebersihan dadi gagal telat.
Ambegan reservoir, proteksi nyedhot, filtrasi bali lan filtrasi loop ginjel offline ngatasi macem-macem masalah. Dheweke ora kudu dianggep minangka komponen sing bisa diganti.
Silinder hidrolikkebersihan kudu katon ing proses manufaktur lan instalasi. Daftar priksa OEM serius bisa kalebu:
Titik pungkasan gampang kantun. Mesin bisa ngliwati tes cairan lan banjur dadi kontaminasi nalika selang disambungake, tutup dicopot utawa komponen diganti. Mulane, rekaman rilis kudu kalebu wektu sampel pungkasan lan karya sing ditindakake sakwise.
Kanggo pemasok silinder, proteksi port lan praktik sambungan sing resik penting amarga kontaminasi bisa tekan segel, panuntun, klep lan permukaan rod rampung liwat sirkuit hidrolik. Silinder ora diisolasi saka disiplin kebersihan mesin ing saubengé.
Aja nulis pesenan tuku sing mung ujar "minyak hidraulik resik sing dibutuhake." Persyaratan sing bisa digunakake kudu nyatakake:
- Standar kebersihan lan kode laporan
- Basis ukuran partikel lan metode uji
- Lokasi sampel lan kondisi mesin
- Target kebersihan sing disepakati utawa syarat pabrikan komponen
- Apa target ditrapake ing pangiriman, sawise flushing, ing commissioning utawa sak operasi
- Tanggepan kanggo asil metu saka watesan
- Cathetan sing dibutuhake, kalebu tanggal sampel, instrumen utawa laboratorium lan identifikasi cairan
Target kudu dipilih saka komponen sing paling sensitif lan tugas nyata saka mesin. Yen sistem ngemot komponen proporsional utawa servo, gunakake syarat kebersihan sing diterbitake minangka input desain. Yen silinder minangka bagéan saka sirkuit sing luwih gedhe, aja nganggep yen kategori silinder umum nemtokake tingkat kebersihan kanggo kabeh mesin.
Nalika target durung dingerteni, tumindak teknik sing bener yaiku njupuk lembar data komponen lan skema hidrolik. Nebak kode saka tabel umum nggawe spesifikasi sing katon akurat nanging bisa uga ora nglindhungi sistem kasebut.
Aja langsung nyatakake kabeh mesin rusak. Kawitan konfirmasi identitas sampel, cara sampling, status instrumen lan basis laporan. Banjur mbandhingake asil karo conto sadurunge saka lokasi sing padha.
Ngganti unsur filter sing bola-bali tanpa nemokake sumber bisa ndhelikake masalah nyandhang utawa mlebu. Data tren luwih migunani tinimbang siji nomer terisolasi nalika sistem wis ana ing layanan.
Sadurunge nyetujoni silinder hidrolik, unit daya utawa sirkuit lengkap, takon supplier lan tim mesin:
Pitakonan kasebut mindhah kontrol kontaminasi saka janji pangopènan umum menyang proses teknik sing bisa diverifikasi.
