Pin‑Pin Mounting Hoist Cylinder kanggo Dump Truck

63-4402-120 punika 4000 Series pin-pin mounting hoist silinder kanggo dump truck. noto soyo tambah loro-pin dimaksudaké kanggo instalasi mesin articulated ngendi silinder dianggo antarane titik soyo tambah tetep lan nderek gerakan saka struktur disambungake.

Katalog HCIC nyathet 125,31 ing (3183 mm) ukuran lengkap, 84,19 ing (2138 mm) ukuran ditutup lan 3/4 port NPTF kanggo model iki. Katalog uga ngenali desain getihen dhewe, V-packing sing wis dimuat, headnut benang sing bisa diatur ing lapangan lan dawa bantalan sing luwih dawa kanggo stabilitas.

Artikel iki mung kalebu model 63-4402-120.

---

I. Spesifikasi Teknis

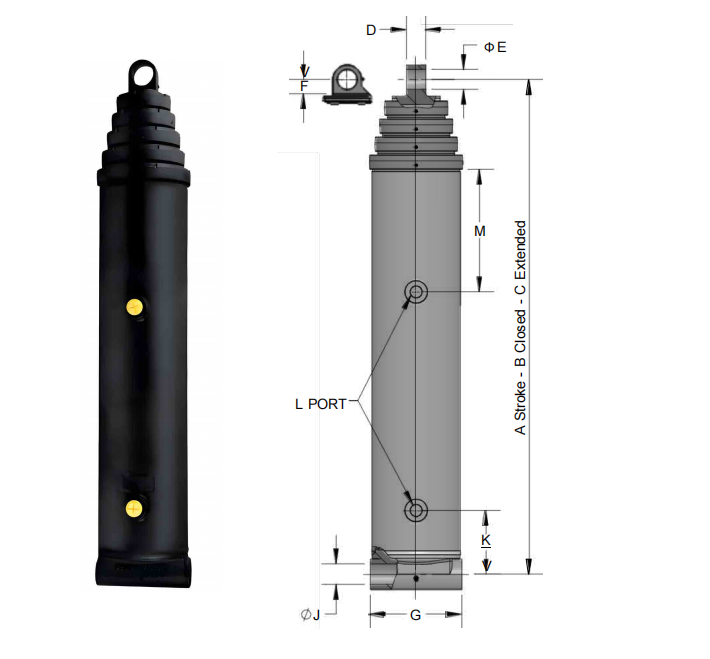

Ukuran nggunakake huruf sing ditampilake ing gambar katalog HCIC. Konfirmasi gambar lengkap, rincian pin, tekanan hidrolik lan reresik instalasi sadurunge nggawe pesenan.

---

II. Pin-Pin Pemasangan Arrangement

63-4402-120 dipasang ing antarane rong pin mesin. Siji mburi nyambung menyang awak silinder lan liyane menyang rod-mburi soyo tambah. Minangka sirkuit hydraulic ngluwihi utawa retracts rod, pusat pin nransfer gerakan linear menyang mekanisme tipping disambungake.

Pengaturan pemasangan mbutuhake pas sing akurat. Sadurunge ngganti aktuator sing ana, priksa:

- Ditutup lan ditambahi jarak pin-tengah

- diameteripun pin lan jembaré bantalan

- Alignment Clevis liwat gerakan lengkap

- Posisi port lan radius bend selang

- Clearance watara headnut lan rod end

- Mechanical mandeg lan bisa mbukak sisih

A dawa katalog bener ora dhewe konfirmasi sing silinder bakal pas karo mesin. Gambar pemasangan lengkap kudu disetujoni sadurunge produksi.

---

III. Fitur Design Listed dening HCIC

3.1 Desain Self-Bleeding

Katalog ngenali desain getihen kanggo silinder pin-pin 4000 Series. Fitur iki bisa mbantu silinder ngeculake hawa sing kepepet sajrone komisioning nalika sistem hidrolik diisi lan dioperasikake miturut prosedur peralatan.

Sistem kasebut isih mbutuhake ngisi, mbusak udara lan praktik kebersihan minyak. Self-bleeding ora mbusak kabutuhan kanggo mriksa reservoir, selang lan sambungan.

3.2 Pre-Loaded V-Packing

Silinder kasebut kadhaptar kanthi kemasan V sing wis dimuat lan energizer spring gelombang sing bisa diatur dhewe. Katalog uga ngenali paket segel "Z" sing aktif minangka pilihan. Pengaturan segel pungkasan kudu dikonfirmasi miturut cairan hidrolik, suhu lan kondisi operasi.

3.3 Utas Headnut lan Field Seal Imbuhan

Headnut Utas kadhaptar kanggo kekuatan ditambahaké lan imbuhan segel lapangan. Iki menehi personel pangopènan antarmuka layanan ditetepake kanggo karya-related segel. Sadurunge operasi layanan, isolasi tekanan hidrolik, ndhukung struktur sing disambungake lan tindakake prosedur pangopènan mesin sing aman.

3.4 Dawane Bearing Luwih

HCIC dhaftar dawa prewangan maneh kanggo stabilitas. Iki cocog karo aktuator sing mindhah struktur artikulasi antarane rong pin. Alignment pin sing tepat, kondisi clevis lan tuntunan sisih mesin isih dibutuhake amarga silinder ora dimaksudake kanggo ngimbangi beban sisih sing ora dikendhaleni.

---

IV. Prinsip Kerja

Tekanan hidrolik tumindak ing piston kanggo nggawe gerakan rod linear. Awak silinder lan ujung rod ngirimake gerakan kasebut liwat rong sambungan pinned. Pompa hidrolik lan katup kontrol nemtokake aliran lenga, dene proteksi tekanan sirkuit mbatesi kahanan operasi.

Kanggo model 63-4402-120, katalog menehi nilai dimensi sing ditutup lan ditambah sing digunakake kanggo mriksa amplop stroke sing kasedhiya. Desainer mesin kudu ngonfirmasi manawa struktur tipping bisa ngliwati sawetara lengkap tanpa ngiket, mudhun utawa meksa silinder menyang dalan sing ora dikarepake.

---

V. Keuntungan Produk Utama

- Pin-pin soyo tambah kanggo peralatan tipping articulated

- 125,31 ing / 3183 mm katalog-dhaptar dimensi lengkap

- 3/4 NPTF port hidrolik

- desain Self-bleeding kadhaptar dening HCIC

- V-packing sing wis diisi kanthi otomatis gelombang spring energizer

- Paket segel "Z" energized opsional sing kadhaptar ing katalog

- Headnut Utas kanggo nambah kekuatan lan segel lapangan imbuhan

- Dawane bantalan sing luwih dawa kanggo stabilitas

- Ukuran inci lan milimeter kanggo perencanaan instalasi

---

VI. Aplikasi lan Fitment

Seri 4000 ditampilake ing katalog HCIC minangka solusi tipping hidrolik. Model 63-4402-120 cocok kanggo pertimbangan ing ngendi peralatan mbutuhake silinder pin-pin lan antarmuka mesin cocog karo amplop dimensi sing kadhaptar.

Sing panuku kudu verifikasi jalur beban, keselarasan pin, kacepetan operasi, tekanan, jinis lenga lan rute selang. Ukuran sing luwih dawa ndadekake perencanaan instalasi penting banget: priksa transportasi utawa posisi lempitan, posisi tipping lengkap lan kabeh posisi penengah sadurunge konfirmasi kecocokan.

---

VII. Informasi sing dibutuhake kanggo Kutipan

Nyedhiyakake rincian ing ngisor iki kanggo entuk tinjauan khusus proyek:

1. Jinis mesin lan fungsi tipping

2. Ana tengah ditutup lan ditambahi pin

3. diameteripun Pin, jembaré clevis lan noto prewangan

4. Dibutuhake tekanan kerja lan aliran pompa

5. Cairan hidrolik lan suhu operasi

6. orientasi Port lan nuntun selang

7. Preferensi segel utawa syarat kompatibilitas cairan

8. Informasi mandeg lan reresik mekanik

9. Jumlah lan tujuan

10. Gambar, pangukuran sampel utawa foto sing wis ana

Rincian kasebut ngidini dimensi silinder dipriksa ing mesin nyata tinimbang mung karo jeneng model nominal.

---

VIII. FAQ

---

IX. Babagan HCIC

HCIC ngasilake silinder hidrolik lan unit daya hidrolik kanggo aplikasi industri. Situs web resmi menehi solusi hidraulik standar, digawe khusus lan khusus.

Kanggo 63-4402-120 panggantos utawa project OEM, ngirim gambar silinder ana lan rincian antarmuka mesin. HCIC bisa mriksa fitment lan konfirmasi konfigurasi final sadurunge produksi.

X. Nyuwun Kutipan

Kanggo model 63-4402-120, ngirim gambar mesin, dimensi pin, kondisi operasi lan jumlah dibutuhake kanggo HCIC kanggo review technical.
