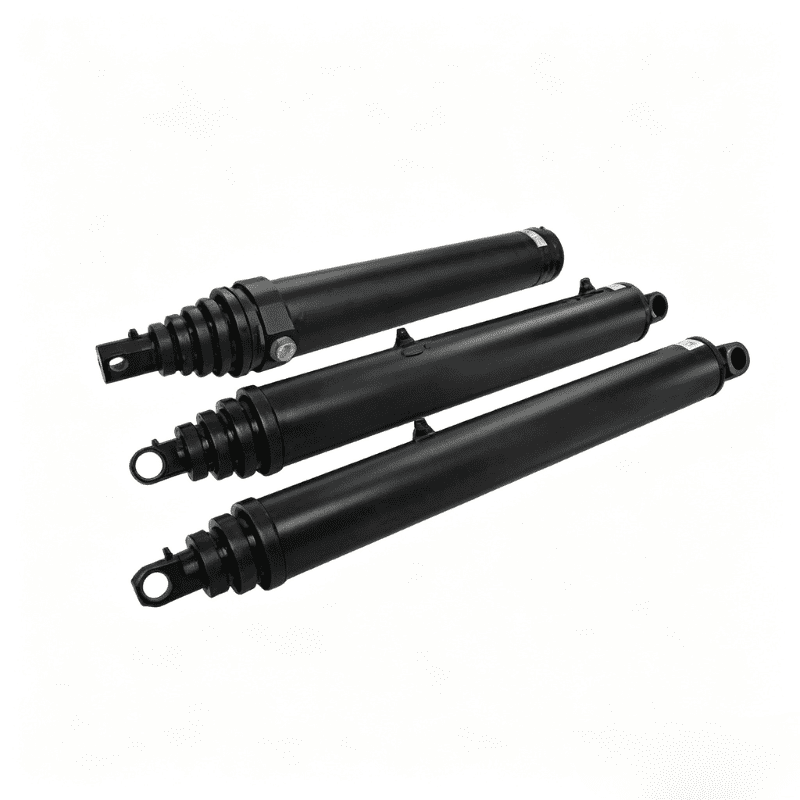

Pin‑Pin Mounting Tipping Cylinder kanggo Trailer

63-4402-104 punika 4000 Series pin-pin mounting tipping cylinder kanggo trailer. Pin-to-pin format soyo tambah ngidini silinder kanggo nyambung antarane loro titik soyo tambah mesin tanpa mrintahake flange utawa mlaku noto soyo tambah.

Katalog nampilake ukuran lengkap 108,56 ing (2757 mm), ukuran tutup 71,94 ing (1827 mm) lan port NPTF 3/4. Silinder uga nggunakake desain getihen dhewe, wis dimuat V-packing lan dawa prewangan maneh dimaksudaké kanggo ndhukung operasi stabil ing noto soyo tambah ditampilake ing katalog.

Artikel iki mung kalebu model 63-4402-104.

---

I. Spesifikasi Teknis

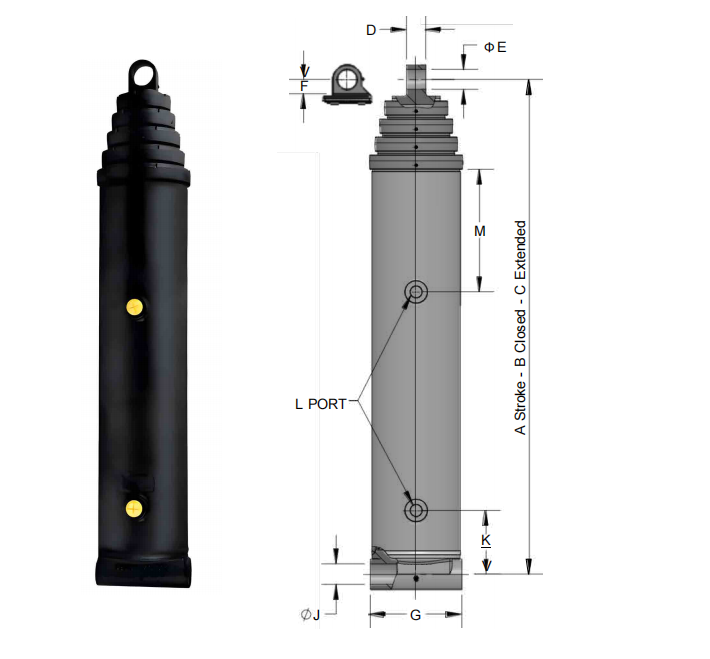

Huruf A nganti M nuduhake gambar dimensi ing katalog HCIC. Konfirmasi gambar instalasi lengkap, dimensi pin, tekanan kerja lan syarat sirkuit hidrolik sadurunge pesen.

---

II. Desain Pemasangan Pin-Pin

Silinder hidrolik pin-pin dipasang ing antarane rong titik clevis utawa lug. Awak silinder lan sambungan rod-end nransfer beban mesin liwat pin. Tata letak iki umum ing ngendi aktuator kudu ngetutake gerakan awak tipping, linkage utawa struktur artikulasi liyane.

Pas ditemtokake dening luwih saka dimensi ditutup lan ditambahi. Sing tuku kudu mriksa:

- Jarak Pin-tengah ing loro ends

- diameteripun Pin lan kasedhiya jembaré bantalan

- Clevis reresik lan Alignment

- arah port hidrolik

- Gerakan selang liwat stroke lengkap

- Reresik mechanical watara sirah lan rod end

63-4402-104 kudu dipilih saka gambar dimensi disetujoni tinimbang saka sakabèhé dawa piyambak.

---

III. Fitur Konstruksi Kadhaptar ing Katalog

3.1 Desain Self-Bleeding

Katalog kasebut ngenali desain getihen dhewe. Ing karya instalasi praktis, iki bisa mbantu ngurangi jumlah udhara kepepet sing tetep ing silinder sak commissioning. Sirkuit mesin isih kudu diisi lan diresiki miturut prosedur pabrikan peralatan.

3.2 Dimuat maneh V-Packing

Pengaturan sealing sing kadhaptar nggunakake kemasan V sing wis dimuat kanthi energizer spring gelombang sing bisa diatur dhewe. Katalog uga ngenali paket segel "Z" sing aktif minangka pilihan. Konfigurasi segel pungkasan kudu dikonfirmasi kanggo cairan hidraulik, sawetara suhu lan kondisi kerja aplikasi.

3.3 Headnut Utas

Headnut Utas kadhaptar minangka fitur kanggo nambah kekuatan lan segel lapangan imbuhan. Iku uga menehi antarmuka layanan praktis nalika inspeksi segel utawa imbuhan dibutuhake. Sembarang panyesuaian lapangan kudu ngetutake prosedur pangopènan sing disetujoni lan ora ngganti tekanan isolasi lan praktik pembongkaran sing aman.

3.4 Dawane Bearing Luwih

Katalog nampilake dawa bantalan sing luwih dawa kanggo stabilitas. Ing instalasi pin-pin, panuntun dhumateng penting amarga aktuator nderek struktur obah. Alignment sing bener lan kondisi pin sing tepat tetep perlu; dawa prewangan maneh ora nggawe silinder cocok kanggo loading sisih uncontrolled.

---

IV. Prinsip Kerja

63-4402-104 ngowahi tekanan hidrolik dadi gerakan linier. Nalika lenga lumebu ing port cocok, meksa tumindak ing area piston lan drive rod metu utawa mlebu. Pin rod-end lan cap-end mindhah gerakan kasebut menyang mekanisme tipping sing disambungake.

Gerakan sing bisa digunakake ditetepake kanthi dimensi sing ditutup lan ditambah ing katalog. Katup hidrolik, aliran pompa, proteksi relief lan geometri mesin nemtokake kacepetan lan gaya nyata sing kasedhiya ing layanan.

Silinder ora kudu dianggep minangka piranti angkat mandiri. Pilihane kudu cocog karo sirkuit hidrolik lan struktur mekanik sing dipasang.

---

V. Keuntungan Produk Utama

- Pin-pin soyo tambah kanggo peralatan hydraulic articulated

- 108,56 in / 2757 mm katalog-dhaptar dimensi lengkap

- 3/4 NPTF port hidrolik

- desain Self-bleeding kadhaptar dening HCIC

- V-packing sing wis diisi kanthi otomatis gelombang spring energizer

- Paket segel "Z" energized opsional sing kadhaptar ing katalog

- Headnut Utas kanggo nambah kekuatan lan segel lapangan imbuhan

- Dawane bantalan sing luwih dawa kanggo stabilitas

- Dimensi tertutup lan lengkap kasedhiya ing unit inci lan milimeter

---

VI. Aplikasi lan Fitment

Katalog nempatake silinder pin-pin 4000 Series ing solusi tipping hidrolik. 63-4402-104 bisa dianggep minangka peralatan ing ngendi silinder kudu dipasang ing antarane rong pin lan amplop instalasi sing kasedhiya cocog karo dimensi katalog.

Sadurunge ngonfirmasi pas, deleng gerakan mesin lengkap. Silinder kudu cukup reresik ing retraction lengkap lan extension, lan lencana kudu tetep selaras minangka gerakan struktur tipping. Rute selang uga kudu dicenthang supaya sambungan 3/4 NPTF ora kena twisting utawa mlengkung ngluwihi watesan pabrikan selang.

---

VII. Informasi sing dibutuhake kanggo Kutipan

Kirimi informasi ing ngisor iki kanthi pitakon:

1. Jinis mesin lan fungsi silinder

2. Ukuran pin-center sing ana

3. diameteripun Pin lan jembaré clevis

4. Dibutuhake dawa ditutup lan ditambahi

5. Tekanan kerja lan aliran pompa

6. Cairan hidrolik lan suhu operasi

7. Port orientasi lan selang nuntun

8. Pilihan segel dibutuhake

9. Jumlah lan tujuan pangiriman

10. Gambar silinder sing ana utawa foto sing cetha

A drawing utamané penting nalika silinder panggantos kudu pas mekanisme tipping ana.

VIII. FAQ

---

IX. Babagan HCIC

HCIC ngasilake silinder hidrolik lan unit daya hidrolik kanggo aplikasi industri. Situs web resmi perusahaan nyedhiyakake solusi hidraulik standar, digawe kanthi tujuan lan khusus.

Kanggo pitakon panggantos utawa OEM, kirim gambar mesin lan dimensi silinder lengkap. HCIC bisa mriksa syarat fitment sadurunge ngonfirmasi spesifikasi pungkasan.

---

X. Nyuwun Kutipan

Kanggo model 63-4402-104, ngirim gambar silinder sing ana, dimensi pin, kondisi kerja lan jumlah sing dibutuhake menyang HCIC kanggo review teknis.
