Deleng dimensi silinder hidrolik 53-4592-72 pin-to-pin, stroke 71,94 inci, port NPTF 3/4 inci lan bobot katalog 155 lb kanggo perencanaan panggantos OEM.
Stroke:
1.827 mmClosed length:
930 mmExtended length:
2757 mmPort:
3/4 ing NPTF53-4592-72 pin-to-pin hydraulic cylinder punika model 4000 Series kadhaptar ing katalog HCIC-2026. Nilai utama kanggo proyek panggantos utawa OEM yaiku dimensi: katalog ngenali stroke, dawa sing ditutup lan dawa, geometri pemasangan, port, volume minyak lan bobot ing siji baris produk.
Jinis silinder iki ora dipilih dening stroke piyambak. Pusat pin, kuping sing dipasang, reresik lingkungan, sambungan hidrolik lan ruang layanan sing kasedhiya kabeh kudu cocog karo mesin kasebut. Kanggo panuku sing ngganti unit sing ana, titik wiwitan sing paling aman yaiku gambar silinder saiki utawa pangukuran lapangan lengkap.
| Item | Nilai inch | Nilai metrik |
|---|---|---|
| Model | 53-4592-72 | 53-4592-72 |
| Seri | 4000 Seri | 4000 Seri |
| Stroke, A | 71.94 ing | 1.827 mm |
| Dawane ditutup, B | 36.62 ing | 930 mm |
| Dawane dawa, C | 108.56 ing | 2,757 mm |
| Ukuran D | 1.50 ing | 38 mm |
| Ukuran E | 2.06 ing | 52 mm |
| Ukuran F | 2.00 ing | 51 mm |
| Ukuran G | 7.00 ing | 178 mm |
| Ukuran J | 2.06 ing | 52 mm |
| Ukuran K | 19.50 ing | 495 mm |
| Pelabuhan | 3/4 ing NPTF | 3/4 ing NPTF |
Kaca katalog ora menehi rating tekanan universal, rating beban utawa jaminan kinerja khusus mesin kanggo model iki. Persyaratan kasebut kudu dikonfirmasi kanggo peralatan sing nyata.

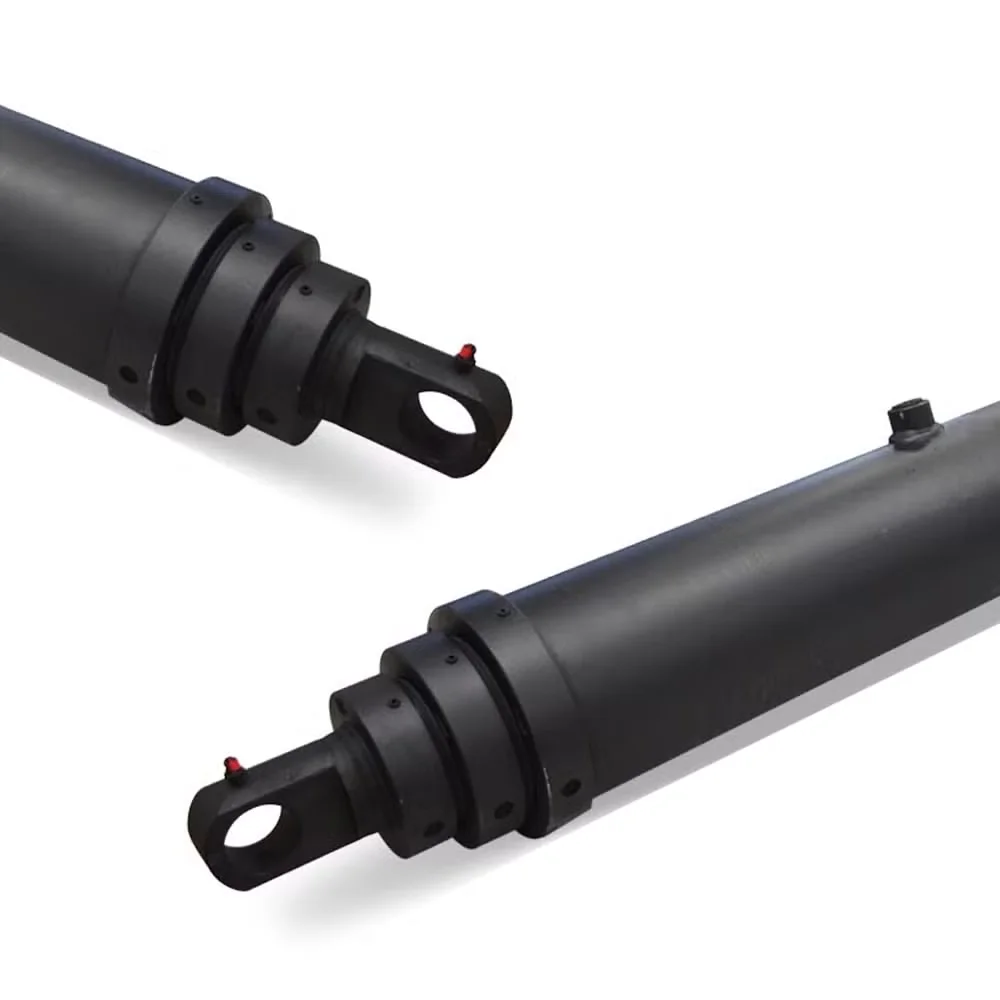

Silinder pin-to-pin mindhah gerakan liwat rong titik sing dipasang. Siji mburi nyambung menyang krenjang tetep lan liyane nyambung menyang struktur obah. Nalika lenga ngganti dawa silinder, owah-owahan ing kadohan antarane loro pin lan mesin gerakane liwat busur sawijining dirancang.
Sing nggawe dawa lengkap lan ditutup penting. Baris 53-4592-72 nampilake 36,62 inci ditutup lan 108,56 inci ditambahi. Bentenipun punika referensi stroke katalog, nanging mesin isih perlu kamar fisik cukup kanggo silinder, pin, krenjang, hoses lan path lengkap struktur kang.

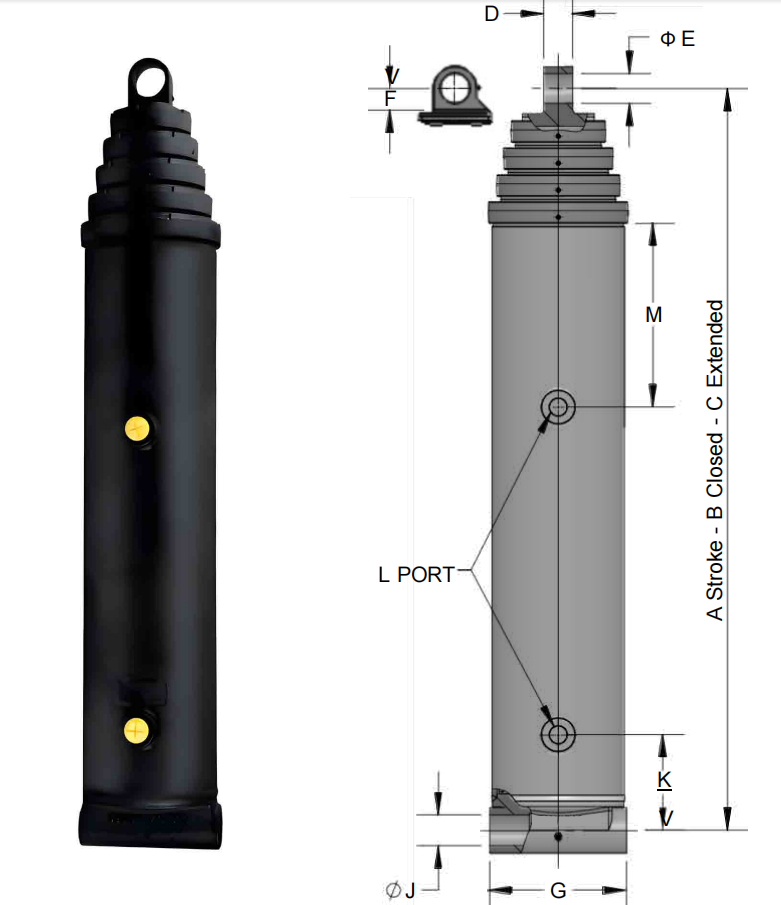

Dimensi D, E, F, G, J lan K uga penting nalika ngganti. Padha bisa ngontrol hubungan antarane awak silinder, hardware soyo tambah, lokasi pin lan amplop sambungan. Silinder sing duwe stroke sing bener nanging geometri pemasangan sing salah bisa nggawe masalah instalasi sing larang.
Ukur pusat pin sing dipasang ing posisi mesin sing ditutup lan ditambah. Priksa diameteripun pin, jembaré krenjang, jarak kuping, kondisi bushing lan arah ing ngendi beban lumebu ing joints. Aja meksa panggantos menyang krenjang sing dirancang kanggo amplop soyo tambah beda.
Pindhah mesin liwat sawetara mechanical lengkap karo sirkuit hydraulic aman diisolasi miturut prosedur situs. Mangga madosi gangguan antarane awak silinder, rod, krenjang, pengawal, hoses lan struktur cedhak. Dawane lengkap mung siji bagéan saka mriksa iki.
Katalog nampilake 3/4 ing port NPTF. Cocokake standar pas lan cara sealing digunakake dening mesin. Ninggalake dawa selang cukup kanggo gerakan pin-to-pin lengkap, nalika nyegah rubbing, bend cetha lan kontak karo obah steelwork.
Katalog kasebut nyathet 1.3 galon isi volume minyak lan 4.0 galon volume minyak ditambah. Nilai kasebut migunani kanggo perencanaan, nanging sistem lengkap uga kalebu volume selang, volume katup, level reservoir lan posisi operasi mesin. Konfirmasi level lenga kerja sadurunge dioperasi.
53-4592-72 bisa dideleng kanggo peralatan OEM utawa proyek panggantos sing mbutuhake silinder hidrolik pin-to-pin sing ditetepake kanthi stroke katalog 71,94 inci. Iku utamané cocog nalika panuku wis drawing utawa silinder ana kanggo ngukur lan perlu match dimensi tinimbang Rekomendasi silinder umum.
HCIC kudu nampa beban aplikasi, tekanan operasi, sudut gerakan, frekuensi siklus lan foto instalasi sadurunge keputusan teknis pungkasan. Rincian kasebut ora diganti dening baris katalog.
53-4592-72 pin-to-pin silinder hidrolik minangka produk dimensi sing pas kanggo proyek ing ngendi silinder kudu nyambungake rong titik mesin liwat stroke 71,94 inci sing ditetepake. Dawane ditutup 36,62 inci, dawa lengkap 108,56 inci, 3/4 ing port NPTF, nilai isi 1,3 galon, nilai tambah 4,0 galon lan bobot katalog 155 lb nyedhiyakake titik wiwitan sing jelas kanggo review OEM utawa panggantos.
Kirim pangukuran pusat pin, rincian braket, data hidrolik lan gambar mesin menyang HCIC sadurunge pesen. Iki minangka cara praktis kanggo konfirmasi manawa model kasebut cocog karo mekanisme lengkap.
HCIC, uga dikenal minangka Jinan Huachen Industrial Co., Ltd., nyedhiyakake silinder hidrolik, unit tenaga hidrolik lan komponen sing ana gandhengane kanggo kendaraan, penanganan sampah, konstruksi lan peralatan industri. Kesesuaian produk kudu dikonfirmasi kanthi desain mesin lengkap lan syarat safety sing ditrapake.
