Deleng model 621 power hoist kanggo ukuran katalog trailer dump lan priksa spasi pigura trailer, geometri pemasangan, reresik awak lan akses layanan sadurunge pesen.

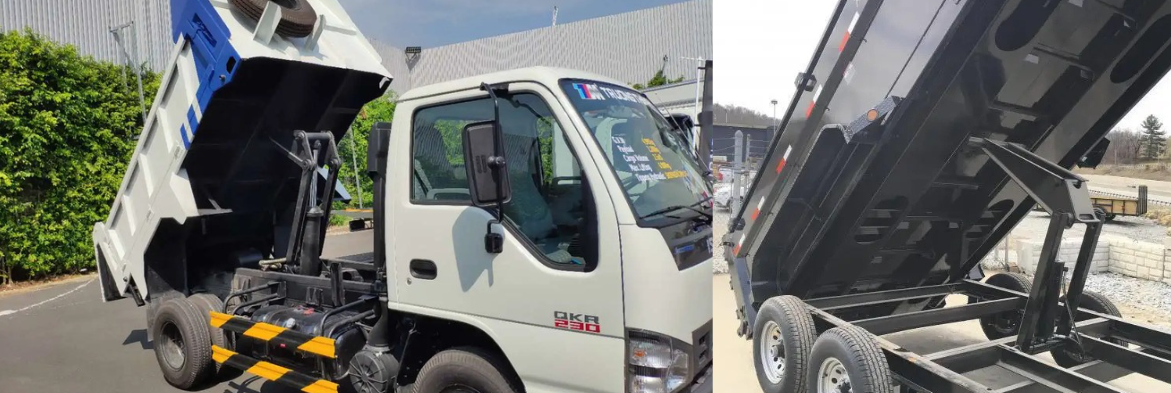

Model 621 power hoist kanggo trailer dump didaftar ing katalog American Power Hoists sing kasedhiya kanggo aplikasi sistem angkat trailer. Kanggo tukang OEM utawa panuku panggantos, langkah pisanan sing penting yaiku ukuran dimensi: kerekan kudu bisa digunakake karo pigura trailer, gerakan dump-body, titik pemasangan lan susunan hidraulik.

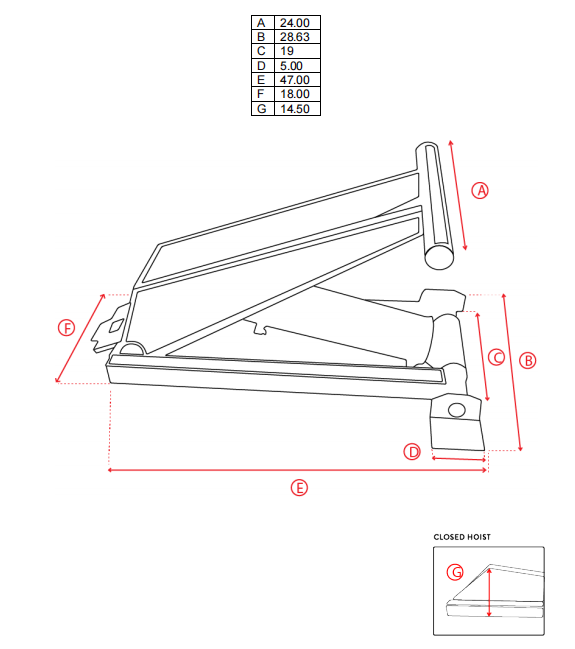

Kaca Model 621 menehi referensi pitung dimensi, A liwat G. Pangukuran iki menehi titik wiwitan praktis kanggo review drawing trailer sadurunge krenjang final, pin lan rincian pitulungan disetujoni.
| Paramèter | Nilai Katalog |
|---|---|
| Model | 621 |
| Kategori produk | Power hoist |
| Ukuran A | 24.00 ing |
| Ukuran B | 28.63 ing |
| Ukuran C | 19.00 ing |
| Ukuran D | 5.00 ing |
| Ukuran E | 47.00 ing |
| Ukuran F | 18.00 ing |
| Ukuran G | 14.50 ing |
Nilai ing ndhuwur ditranskripsi saka kaca Model 621 ing katalog sing diwenehake. Konfirmasi gambar teknis paling anyar marang trailer nyata sadurunge persetujuan produksi utawa panggantos.
A hoist trailer makaryakke liwat amba mechanical ganti. Spasi sing kasedhiya ing ngisor awak mbucal sing ditutup bisa diganti nalika awak wiwit angkat. Bingkai silang, braket, selang hidrolik lan sisih ngisor awak kudu tetep cetha sajrone gerakan.
Mulane, model 621 power hoist kudu ditaksir minangka bagéan saka sistem ngangkat lengkap tinimbang milih mung nomer model. Struktur trailer, posisi engsel mburi, pengaturan pemasangan lan sirkuit hidrolik kabeh mengaruhi instalasi pungkasan.
Mulai karo dimensi A, B lan C nalika mbandhingaké hoist karo spasi kasedhiya antarane pigura lan awak mbucal. Ukur posisi sing ditutup, banjur deleng jalur gerakan awak sajrone siklus ngangkat.
Priksa reresik statis bisa uga ora mbukak kontak sing kedadeyan nalika awak muter. Gambar ukuran utawa foto instalasi sing ditandhani luwih migunani tinimbang ukuran siji sing dijupuk saka trailer sing ditutup.
Dimensi D, F lan G mbantu panuku ngrembug piring dhukungan, posisi pin lan tulangan pigura. Padha ora kudu dianggep minangka gambar krenjang lengkap. Desain soyo tambah nyata kudu nyathet beban reaksi, keselarasan pin, tata letak las lan struktur sing nampa gaya angkat.
Pengaturan dhukungan uga mbutuhake akses sing cukup kanggo pamriksa, rute selang lan karya layanan ing mangsa ngarep. Instalasi sing nyenyet ora kanthi otomatis dadi instalasi sing apik yen akses rutin diblokir.
Dimensi E kadhaptar minangka 47,00 inci kanggo Model 621. Mbandhingaké Nilai iki karo dawa instalasi kasedhiya, posisi awak ditutup lan lokasi crossmembers utawa peralatan cedhak.
Pangaturan sakabèhé uga kudu ninggalake papan kanggo sambungan hidrolik lan inspeksi visual. Persetujuan final kudu adhedhasar gambar paling anyar lan amplop gerakan lengkap.
Model 621 power hoist kanggo trailer mbucal cocog kanggo proyek sistem ngangkat ing ngendi model katalog sing ditetepake lan referensi dimensi dibutuhake. Bisa uga dideleng kanggo mbangun trailer OEM, karya panggantos lan desain ulang sistem nalika syarat mekanik lan hidrolik dikonfirmasi.
Kaca Model 621 sing disedhiyakake nampilake dimensi nanging ora menehi kapasitas sing wis diverifikasi, nilai tekanan kerja, angka umur layanan utawa sertifikasi kanggo model iki. Rincian kasebut kudu dikonfirmasi kanggo proyek nyata lan ora kudu disimpulake saka nomer model.
Kanggo review OEM utawa panggantos, kirim:
Informasi iki mbantu HCIC ngevaluasi kecocokan tanpa nganggep rincian struktural utawa hidrolik sing didhelikake.
Iki minangka hoist daya sing kadhaptar katalog sing dianggep ing kene kanggo aplikasi sistem ngangkat dump-trailer. Kesesuaian final gumantung saka struktur trailer, susunan pemasangan lan sistem hidrolik.
Dhaptar katalog A ing 24,00 inci, B ing 28,63 inci, C ing 19,00 inci, D ing 5,00 inci, E ing 47,00 inci, F ing 18,00 inci lan G ing 14,50 inci.
| Paramèter | Nilai Katalog |
|---|---|
| Model | 621 |
| Kategori produk | Power hoist |
| Ukuran A | 24.00 ing |
| Ukuran B | 28.63 ing |
| Ukuran C | 19.00 ing |
| Ukuran D | 5.00 ing |
| Ukuran E | 47.00 ing |
| Ukuran F | 18.00 ing |
| Ukuran G | 14.50 ing |
Ora ana nilai kapasitas sing diverifikasi ditampilake ing kaca Model 621 sing diwenehake. Kapasitas kudu dideleng nglawan desain trailer lengkap lan syarat proyek.
Ora otomatis. Titik pemasangan, pusat pin, reresik, gerakan awak, sambungan hidrolik lan kekuatan pigura kabeh kudu dicenthang sadurunge keputusan panggantos digawe.
Dimensi E kadhaptar minangka 47,00 inci. Iki kudu dibandhingake karo dawa instalasi sing kasedhiya, posisi awak sing ditutup, akses layanan lan anggota pigura sing cedhak.
Kirim referensi model, rincian trailer, papan instalasi sing diukur, lokasi engsel lan pin, foto utawa gambar, informasi hidraulik sing ana lan urutan ngangkat sing dibutuhake.
Kanggo kutipan sing akurat, kirim gambar trailer, pangukuran pemasangan lan informasi hidrolik sing kasedhiya menyang HCIC. Kaputusan pungkasan kudu nggunakake gambar paling anyar lan susunan ngangkat lengkap.
Jinan Huachen Industrial Co., Ltd. (HCIC) ngembangake lan ngasilake silinder hidrolik lan unit daya kanggo aplikasi kendaraan lan industri. Kanggo proyek Model 621, HCIC bisa mriksa informasi instalasi sing kasedhiya lan ngenali rincian teknis sing dibutuhake kanggo OEM utawa kutipan panggantos.
Nyuwun review hoist daya Model 621:
