HCIC-630 scissor hoist kanggo trailer mbucal: 37,50-inch soyo tambah kadohan, 25-inch silinder stroke, 65,75-inch max extension. Bingkai amplifikasi sing dilas robot kanggo trailer dump abot, awak gandum lan gulung sampah.
Hoist gunting kanggo trailer mbucal minangka unit paling gedhe ing garis hoist listrik Amerika. Kelas industri. Dibangun kanggo beban sing ditolak kerekan cilik.

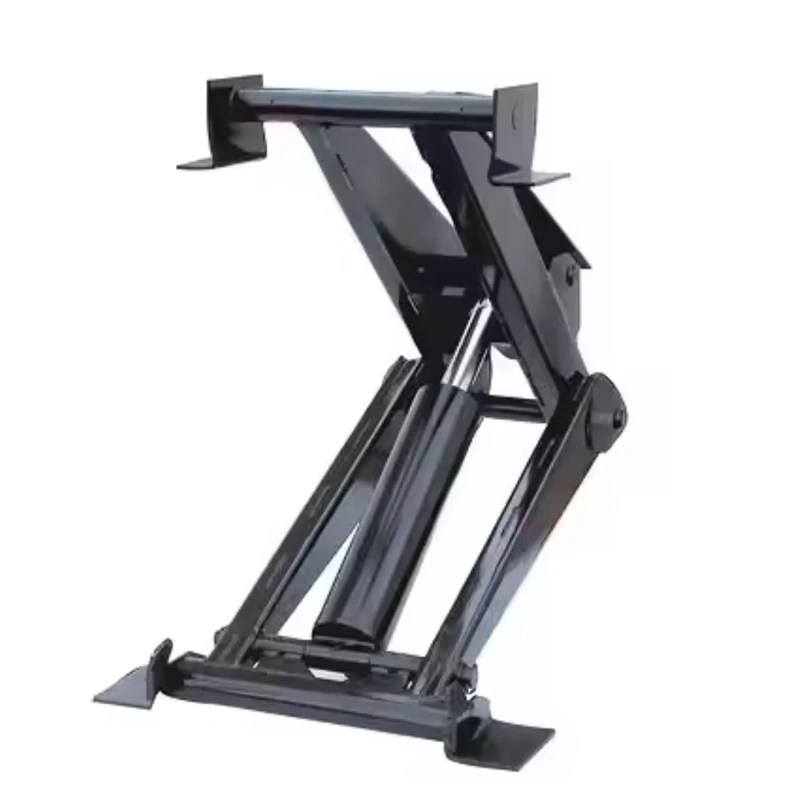

Iki minangka pigura amplifikasi jinis gunting: lengen baja sing nyabrang, silinder hidrolik ing tengah, balok salib 24 inci ing ndhuwur. Silinder nyebar lengen; lengen Multiply stroke menyang angkat. Ing 65,75 inci ekstensi maks, mundhakaken awak tandem-poros dump lengkap cukup dhuwur kanggo mbusak lempung teles lan agregat abot resik.
Iki dudu aksesoris truk. Iki minangka prasarana penanganan material sing dipasang ing awak komersial lan bisa digunakake nganti pirang-pirang taun.
Saka gambar HCIC, diukur ing unit:
| ukuran | Nilai | Apa Iku |
|---|---|---|
| A | 24.00" | Dawane balok silang ndhuwur |
| B | 37.50" | Jarak pemasangan (poros ngarep menyang mburi) |
| C | 25.00" | Stroke silinder |
| D | 9.75" | ambane pigura ing gunung |
| E | 65.75" | Ekstensi maksimal (dhuwur dhuwur) |
| F | 22.50" | Jembar ngarep |
| G | 14.50" | Jembar mburi |
Balok salib 24-inci nggawa awak mbucal ing jembaré kanthi miring lengkap. Jarak pemasangan 37,50-inch nyebar beban poros ing bagean sasis sing luwih dawa - sing ndadekake pigura tandem sing dawa ora lentur nalika beban kasebut ngeculake. Stroke silinder 25-inci, digedhekake liwat lengen gunting, ngasilake kenaikan 65,75 inci.
Mbandhingaké tilas kanggo 310: soyo tambah kadohan 37,50 "vs 28,50", jembaré ngarep 22,50 "vs 14,25". 630 minangka kewan sing beda. Yen sasis sampeyan dibangun kanggo hoist sing luwih cilik, iki ora bakal pas tanpa karya pigura. Iku kanthi desain.
Loro pasukan penting ing hoist mbucal: pasukan breakout lan nyekel geometri.
Breakout** minangka push awal sing ngeculake beban - wektu nalika agregat udan mutusake apa pengin geser utawa tetep macet. Lengan gunting sing cendhak lan kandel 630 kanthi sudut rendah ngasilake keuntungan mekanik maksimal ing wektu kasebut. Iki ngendi paling hoists mati: pigura sing flexes sak breakout ngirim awak twisting miring.
Geometri ditahan ** yaiku kedadeyan sawise beban wiwit obah. Lengen sing nyabrang njaga awak dadi pusat ing sasis liwat kabeh busur. Ing lemah alus utawa dalan makutha, awak tetep kothak. Ram teleskopik ora bisa nindakake iki - nyurung siji baris lan ngidini awak mburu keseimbangan.
630 wis dirancang kanggo 10 derajat ngendi kabeh dadi salah, lan iku karo baja, ora electronics.
Pigura njupuk beban paling awon nalika breakout, saben siklus. A las manual karo puteran kadhemen gagal ing mangsa sub-nol pisanan. Robot kasebut nyedhiyakake manik penetrasi lengkap sing padha ing unit 1 lan unit 500.
Pengerasan induksi njupuk lumahing pin menyang atose jero nalika inti tetep angel. A gunting pin alus ing beban lateral; pin kanthi hard retak. Kasus hardened nolak nyandhang, inti angel nolak nyukur, bushing kegedhen nyebar meksa kontak.
Hoist dioptimalake minangka sistem karo unit daya kita. Nalika unit daya lan hoist ukuran bebarengan, angkat punika linear - kacepetan anteng saka pisanan inci kanggo pungkasan, ora mundhak, ora mbanting. Ing truk roll-off siklus dhuwur, linearitas iku apa supaya pigura saka kang diantemi pati.

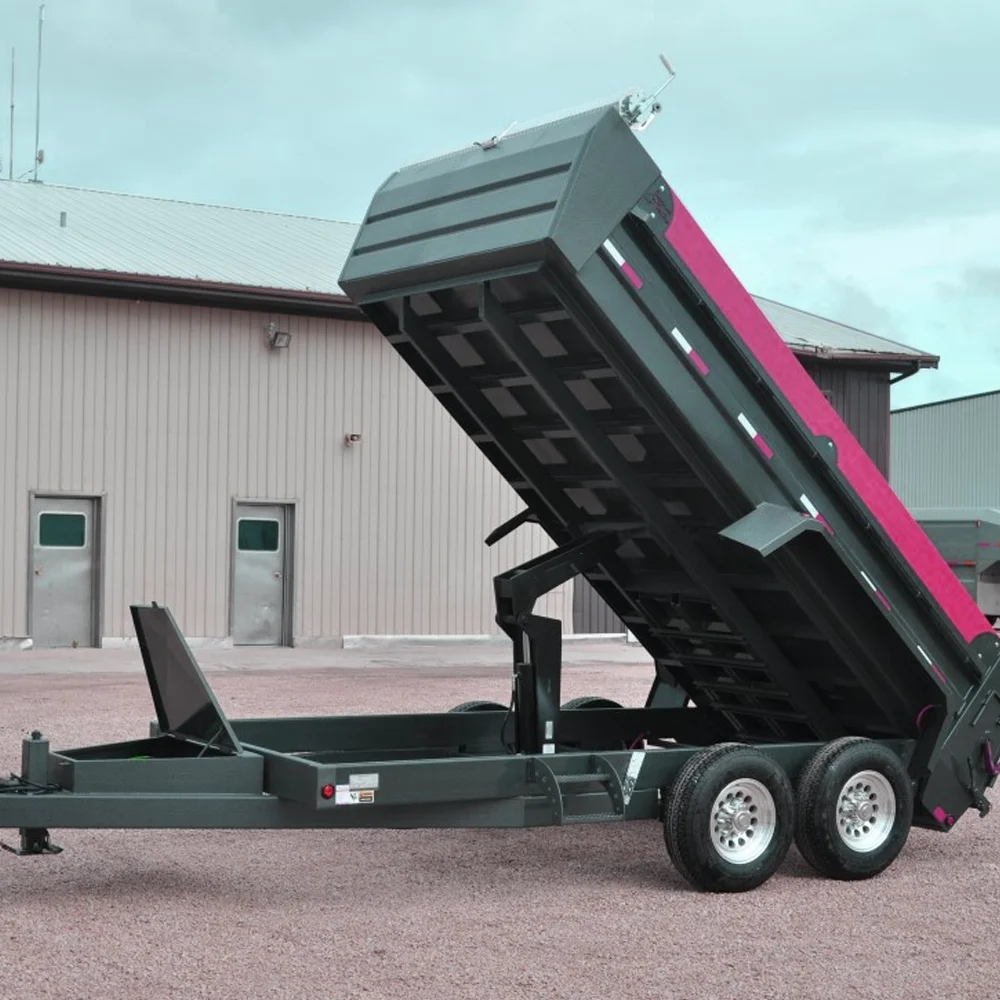

Konstruksi mbucal Trailer.Lempung teles, agregat abot, beban lengket sing ngowahi bobot ing tengah-tengah dump. 630's centered load path nangani shift tanpa twisting awak.
Badan gandum pertanian.Tipping kanthi cepet lan stabil ing sawah lendhut. Gandum obah kanthi cepet nalika ngeculake - awak kudu tetep kothak nalika 20 ton metu.
Limbah industri.Peralatan siklus dhuwur sing mlaku kabeh dina. Toleransi nol kanggo downtime, supaya joints dibangun kanggo greased, ora diganti.
Konstruksi pertambangan lan abot.Kanthi baja paduan sing ditingkatake, 630 njupuk penyalahgunaan tugas tambang.
630 pas sasis dibangun kanggo 37,50-inch soyo tambah kadohan lan awak sing perlu 65,75-inch mundhakaken. Sadurunge sampeyan pesen:
1. Ukur jarak pemasangan ing ril pigura (B = 37.50")
2. Priksa ambane kasedhiya ing gunung (D = 9,75 ")
3. Konfirmasi dhuwur sing diunggahake mbusak konfigurasi awak (E = 65.75")
4. Verifikasi sistem hydraulic ngirim aliran stroke 25-inch perlu kanggo siklus cepet
Yen nomer sampeyan ora cocog, kita bakal pitutur marang kowe. 520 utawa 620 bisa uga pas, utawa kita nggawe varian khusus. Hoist sing ora pas yaiku baja kethokan kanthi garansi.
Saben pesenan khusus entuk cek fitment CAD sadurunge baja dipotong. Kita ora ngirim bagean sing nglawan sasis sampeyan.
ISO 9001:2015
Sertifikasi CE
Produksi ing omah: welding, perawatan panas, mesin, perakitan, tes tekanan
Cathetan layanan jangka panjang ing proyek kendaraan komersial Amerika Utara
630 dibangun ing pabrik Jinan sing padha karo silinder teleskopik kanggo truk sampah lan unit daya DC. Sistem kualitas sing padha, bangku tes sing padha.
P: Apa kapasitas bobot 630?
A: Kapasitas gumantung ing sasis, dawa awak, lan aliran hidrolik. 630 dirating Kelas Industri ing baris kita - pigura paling gedhe sing dibangun. Kanggo jawaban tonase tartamtu, ngirim ukuran awak lan spek sasis. We Quote karo nomer, ora adjectives.
P: Apa 630 pas karo truk sing saiki duwe hoist 416?**
A: Ukuran ora. 630 perlu 37,50-inch soyo tambah kadohan; ing 416 mlaku 29,00 inci. Retrofitting tegese modifikasi pigura. Insinyur kita bisa nindakake audit fitment ing sasis sampeyan sadurunge nindakake.
P: Apa unit daya sing dibutuhake 630?

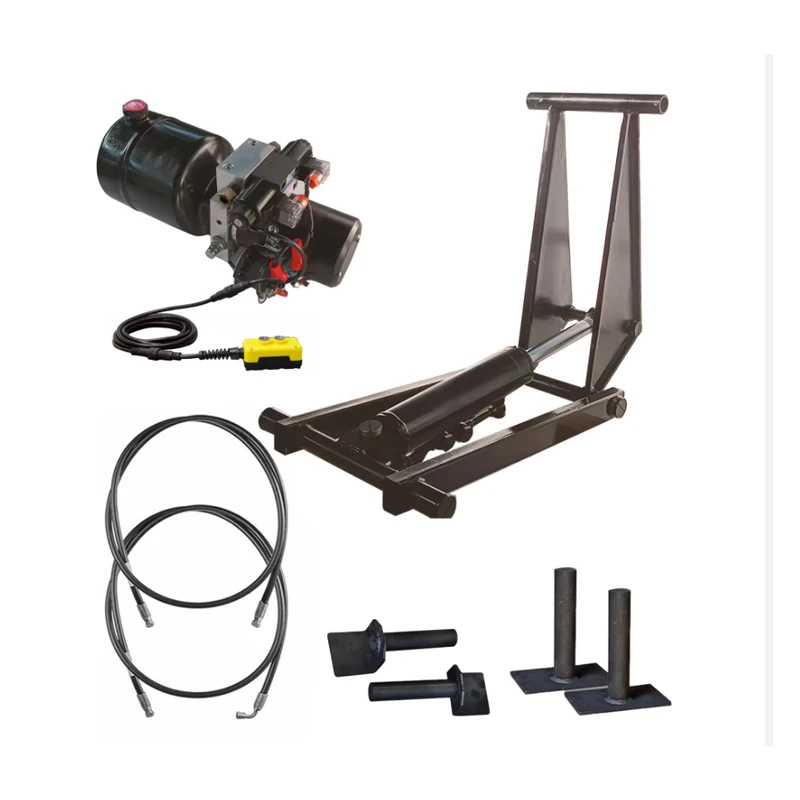

A: Unit DC 24V, kelas PU-4500, kanthi aliran sing cocog karo stroke 25-inch. We paket hoist + power unit + hoses minangka siji urutan supaya sistem ukuran bener.
P: Suwene suwene hoist 630?
A: Kanthi greasing saben minggu lan unit daya sing cocog, pigura iki bisa mlaku nganti pirang-pirang taun ing layanan komersial saben dina. We duwe 630-kelas hoists ing terus-terusan nggunakake Amérika Lor wiwit baris dibukak.
P: Apa sampeyan ngirim 630 menyang AS lan Kanada?
A: Nggih. Angkutan laut menyang Amerika Utara mlaku 16-22 dina saka Qingdao. Dokumentasi - dhaptar packing, invoice, sertifikat - ditangani ing omah.
P: Apa sampeyan bisa nggawe versi khusus?
A: Nggih. Nganyarke materi, owah-owahan stroke, modifikasi pemasangan. Pesenan khusus kalebu cek fitment CAD lan tanggal pangiriman tetep.
Jinan Huachen Industrial Co., Ltd. Founded 1998. Jinan, Shandong, China. Telung pabrik. 300+ karyawan. 25+ insinyur. Ekspor menyang 50+ negara.
Kita mbangun silinder hidrolik, unit daya, lan sistem ngangkat - saka hoist cahya HCIC-310 menyang pigura industri 630. Kabeh diprodhuksi ing pabrik kita dhewe, kabeh diuji sadurunge dikirim.
