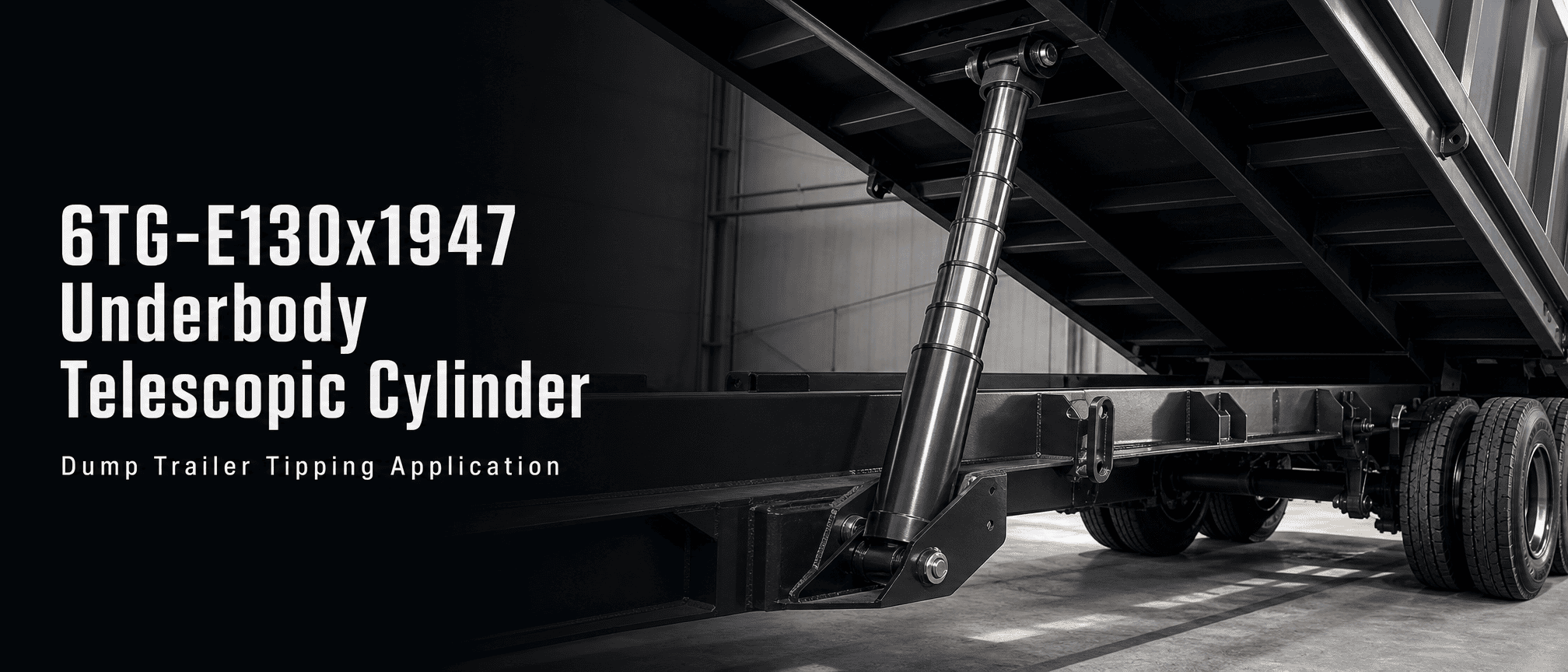

Silinder hidrolik teleskopik underbody HCIC 6TG-E130x1947 kanggo trailer dump nduweni 6 tahapan, stroke 1,947 mm, tekanan 180 bar lan kapasitas tipping nganti 11-18 ton.
Number of stages:
6 tataranStroke:
1947 mmListed extension figure:
53Working volume:
14L6TG-E130x1947 minangka silinder hidraulik teleskopik underbody enem tahap kanggo trailer dump. Nduwe stroke 1,947 mm, volume kerja sing kadhaptar 14 L, tekanan kerja maksimal 180 bar lan kisaran kapasitas tipping 11-18 ton. Dimensi katalog kalebu A 543 mm, B 216 mm, C 327 mm, D 132 mm lan E 92 mm, kanthi bobot 53 kg.
Silinder kalebu jangkoan underbody HCIC kanggo peralatan dump ringan, kalebu aplikasi trailer dump sisih lan telung arah. Instalasi pungkasan isih kudu dicenthang ing pigura trailer, geometri engsel, jalur muatan, sirkuit lenga lan papan sing kasedhiya.

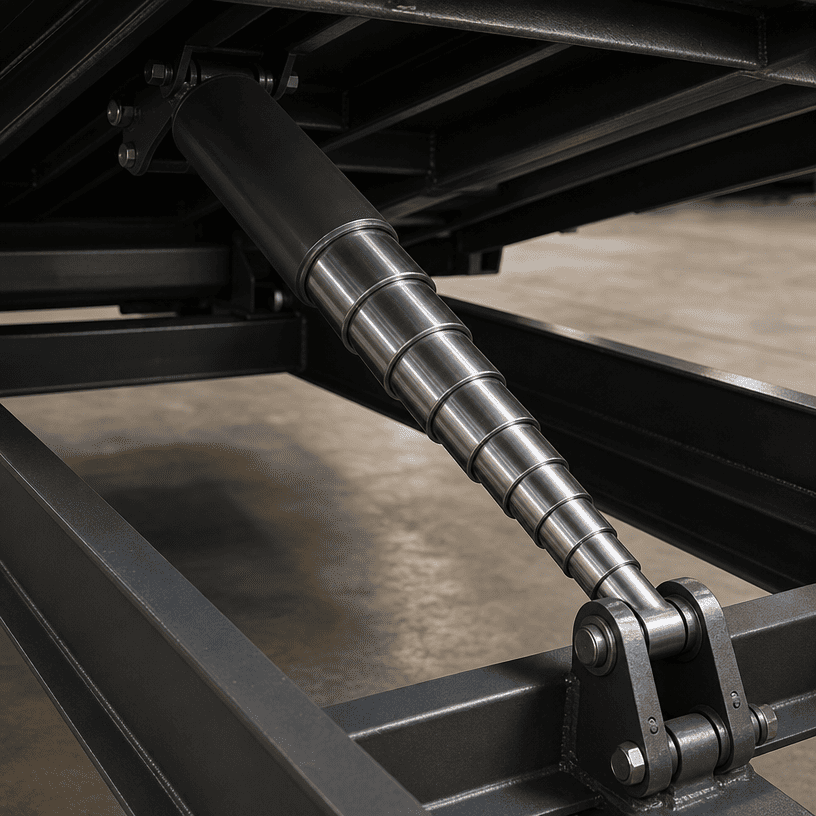

Silinder teleskopik underbody nggunakake sawetara tahapan bersarang kanggo nggawe stroke kerja sing dawa nalika tetep paket sing ditarik luwih cendhek tinimbang silinder dawa siji. Tata letak kasebut migunani ing ngendi silinder kudu pas ing ngisor awak mbucal lan isih nyedhiyakake gerakan sing cukup kanggo tipping.
Silinder hidrolik teleskopik underbody 6TG-E130x1947 nggunakake enem tahap. Nalika lenga hidraulik mlebu ing silinder, tahapan kasebut terus-terusan kanggo ngasilake gerakan angkat. Sajrone retraction, tahapan bali menyang perakitan nested. Urutan lan prilaku beban gumantung saka desain silinder, pasokan minyak, geometri pemasangan lan struktur trailer.
Iki dudu panggantos universal mung adhedhasar dawa stroke. Dimensi instalasi tertutup, noto pin utawa mripat, sudut tipping, bobot awak lan titik pemasangan sasis kudu dicenthang sadurunge substitusi.
| Item | Spesifikasi Katalog |
|---|---|
| Model | 6TG‑E130x1947 |
| jinis produk | Silinder hidrolik teleskopik underbody |
| Jumlah tataran | 6 |
| Stroke | 1.947 mm |
| Tokoh ekstensi sing kadhaptar | 53 |
| Volume kerja | 14 L |
| Massa | 53 kg |
| Tekanan kerja maksimal | 180 bar |
| Kisaran kapasitas tipping | 11-18 ton |
| Ukuran A | 543 mm |
| Ukuran B | 216 mm |
| Ukuran C | 327 mm |
| Ukuran D | 132 mm |
| Ukuran E | 92 mm |

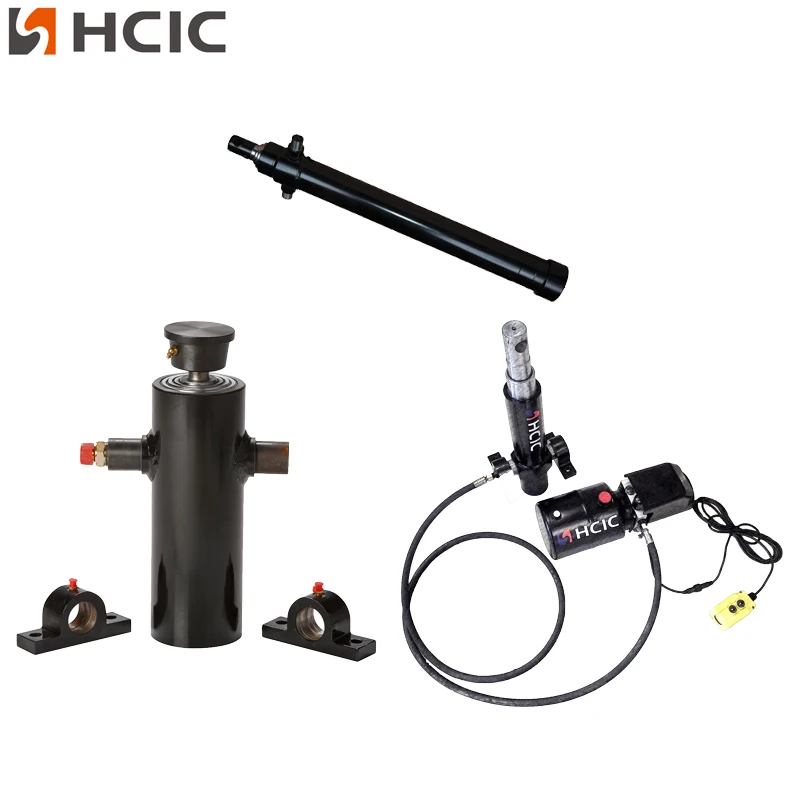

Katalog uga nyathet sawetara underbody kanthi versi bal lan mripat, braket lan dhukungan sing dipasang, lan sawetara opsi port. Sambungan pas lan konfigurasi soyo tambah kanggo kutipan kudu dikonfirmasi marang drawing dibutuhake lan tata letak trailer.
Katalog ngenali dimensi A nganti E ing data produk. Dimensi kasebut minangka referensi instalasi, dudu nilai sing bisa diganti. Silinder panggantos kudu cocog karo pusat pin, krenjang, reresik lan geometri awak trailer.
Tinjauan praktis kudu mbandhingake:
- Ruang sing kasedhiya ing ngisor awak mbucal nalika ditarik maneh
- Posisi kerja silinder lan jalur ekstensi
- Pin utawa Alignment mripat ing loro ends
- Clearance saka sasis, awak, as, hoses lan komponen liyane
- Sudut tipping sing dibutuhake lan titik ing ngendi silinder tekan ekstensi lengkap
- Posisi engsel awak lan arah transfer beban
Stroke 1,947 mm mung minangka salah sawijining bagean saka pas. Silinder kanthi stroke sing padha isih ora cocog yen dawa sing ditutup, dhuwur dipasang utawa geometri sambungan beda.
Konstruksi enem tahap ngidini 6TG-E130x1947 nyedhiyakake stroke dawa saka susunan underbody sing kompak. Bagean tong minyak nested nuduhake tugas extension, supaya saben tataran lan antarmuka sealing kudu bisa ing urutan sing bener.
Silinder teleskopik uga mbutuhake perhatian sing ati-ati kanggo keselarasan. Braket sing dipasang kudu nuntun silinder liwat dalan sing dituju tanpa meksa tahapan kanggo nindakake beban sisih sing digawe dening pigura sing kleru. Silinder minangka komponen sing ngasilake pasukan; ora kudu digunakake kanggo mbenerake masalah alignment engsel utawa sasis.
Katalog nerangake sawetara underbody kasedhiya karo kurung lan ndhukung. Kanggo instalasi OEM, desain krenjang, alignment pin lan susunan cradle kudu dideleng bebarengan karo silinder tinimbang dianggep minangka afterthoughts kapisah.
Katalog kasebut nampilake tekanan kerja maksimal 180 bar lan kisaran kapasitas tipping 11-18 ton kanggo 6TG-E130x1947. Angka kasebut kudu diwaca ing konfigurasi peralatan sing dimaksud. Dheweke ora netepake rating muatan kabeh trailer.
Kinerja tipping nyata gumantung saka bobot awak, distribusi muatan, gesekan engsel, sudut silinder, posisi pemasangan, aliran hidrolik, mundhut tekanan lan kekuatan struktural. Produsèn trailer tetep tanggung jawab kanggo mriksa path mbukak lengkap lan kahanan operasi aman.
Angka 180 bar uga kudu dicocogake karo pompa, katup, selang, fitting lan hardware sing dipasang. Sistem ora kudu dioperasikake ing ndhuwur rating sing diidinake kanggo komponen sing paling murah.
Katrangan silinder underbody HCIC nyatakake yen segel sing digunakake ing kisaran iki dimaksudake kanggo nolak deformasi lan nyandhang permanen lan bisa digunakake ing sawetara suhu -40 ° C nganti +100 ° C. Katalog kasebut uga nyatakake yen tahapan kasebut nggunakake chroming keras lan jarak kasebut dirancang kanggo tekanan kerja maksimal 200 bar ing deskripsi fitur underbody umum.
Kanggo baris tabel 6TG-E130x1947 tartamtu, tekanan kerja maksimum sing kadhaptar yaiku 180 bar. Nilai tabel khusus model kudu digunakake kanggo artikel lan kutipan produk iki. Pernyataan jangkoan sing luwih jembar ora kudu digunakake kanggo ngganti nilai sing kadhaptar model.
Katalog nampilake 6TG-E130x1947 minangka produk underbody kanggo peralatan mbucal. Iku ora nyedhiyani senyawa segel lengkap, lumahing-kekandelan, siklus-urip utawa interval pangopènan rinci kanggo model tartamtu iki. Rincian kasebut kudu dikonfirmasi nalika medium operasi, iklim lan siklus tugas dikenal.
Panuku sing ngganti utawa nemtokake 6TG-E130x1947 kudu nyiapake informasi ing ngisor iki:
1. Model silinder saiki lan piring identifikasi, yen kasedhiya
2. Pin-center utawa dimensi mripat-tengah ing posisi retracted lan lengkap
3. Dibutuhake stroke lan sudut tipping
4. Dump awak dawa, bobot kosong lan sawetara payload dimaksudaké
5. Engsel lokasi lan soyo tambah krenjang drawing
6. Aliran pompa, tekanan sistem lan jinis katup
7. Sambungan selang lan syarat port
8. papan kasedhiya ing ngisor awak lan watara sasis
9. Suhu operasi lan cahya samesthine kanggo banyu, bledug utawa kontaminasi dalan
10. Apa krenjang, ndhukung, cradle utawa kit instalasi lengkap dibutuhake
Informasi instalasi sing cetha nyuda resiko nampa silinder sing duwe stroke sing bener nanging ora bisa dipasang kanthi aman ing trailer.
Katalog kasebut nggandhengake jangkoan teleskopik underbody karo peralatan dump ringan, side dump lan aplikasi trailer dump telung arah. 6TG-E130x1947 bisa uga dianggep ing ngendi peralatan mbutuhake stroke dawa lan desain enem tahap pas karo ruang underbody sing kasedhiya.
Persetujuan aplikasi kudu adhedhasar review mekanik lan hidrolik lengkap. Katrangan produk mung ora bisa ngonfirmasi kesesuaian kanggo model trailer, muatan utawa sudut tipping tartamtu.
Silinder hidraulik teleskopik underbody 6TG-E130x1947 nggabungake konstruksi enem tahap kanthi stroke 1,947 mm lan dimensi sing kadhaptar katalog kanggo integrasi trailer. Kanggo njaluk kutipan teknis migunani, ngirim HCIC rincian silinder ana, drawing soyo tambah, amba tipping, data pump lan kahanan operasi.
HCIC banjur bisa mriksa model marang instalasi underbody nyata tinimbang gumantung ing dawa stroke piyambak.
