3TG-E90x1199 minangka silinder hidraulik teleskopik underbody telung tahap kanthi stroke 1,199 mm, tekanan kerja maksimal 220 bar lan kisaran tipping katalog 5-14 ton.
Number of stages:
3 tataranWorking volume:
6.2LMaximum working pressure:
220 bar3TG-E90x1199 minangka silinder hidrolik teleskopik underbody telung tahap sing didaftar ing katalog HCIC-2026. Tata letak underbody sing kompak ditujokake kanggo aplikasi sistem tipping ing endi silinder kudu ngirim stroke dawa nalika isih ana ing ruang ing ngisor awak lan sasis.
Katalog kasebut nyathet stroke 1,199 mm, massa 35 kg, volume kerja 6,2 L lan tekanan kerja maksimal 220 bar. Iki uga menehi kisaran kapasitas tipping 5-14 ton lan dimensi instalasi L / A / B / C / D / E utama. Nilai-nilai kasebut ndhukung diskusi fitment awal; padha ora ngganti pitungan trailer lengkap.
| Paramèter | Nilai Katalog |
|---|---|
| Model | 3TG‑E90x1199 |
| Jumlah tataran | 3 |
| Stroke | 1.199 mm |
| Massa | 35 kg |
| Volume kerja | 6.2 L |
| Tekanan kerja maksimal |
220 bar |
| Rentang kapasitas tip Katalog | 5-14 ton |
| Ukuran L | 598 mm |
| Ukuran A | 160 mm |
| Ukuran B | 438 mm |
| Ukuran C | 108 mm |
| Ukuran D | 92 mm |
| Ukuran E | 58 mm |
Nilai spesifikasi ing ndhuwur ditranskripsi saka tabel silinder teleskopik underbody ing katalog HCIC-2026 sing diwenehake. Angka 5-14 ton katalog minangka sawetara aplikasi, dudu persetujuan muatan universal kanggo saben trailer dump.
Konstruksi Underbody Tiga Tahap

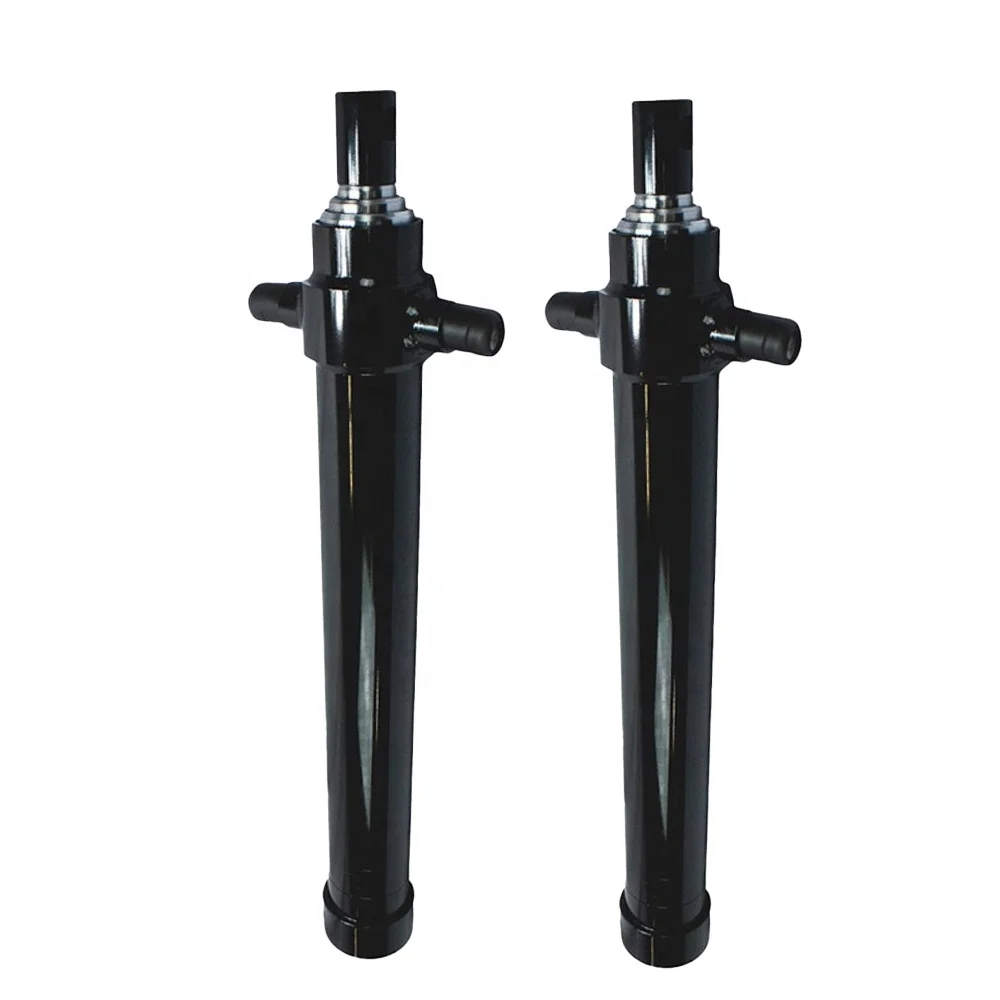

3TG-E90x1199 nggunakake telung tahap teleskopik. Nalika ditarik maneh, tahapan bersarang mbantu njaga paket silinder ing area instalasi underbody. Sajrone extension, tahapan nyedhiyakake gerakan sing dibutuhake kanggo siklus tipping tanpa mbutuhake dawa kerja lengkap ing posisi sing ditutup.
Susunan panggung uga tegese kekuwatan lan kacepetan silinder bisa beda-beda sajrone ekstensi. Owah-owahan wilayah efektif nalika macem-macem tahapan dadi aktif, mula pilihan kudu nimbang beban, geometri engsel, sudut tipping, aliran pompa lan setelan katup bebarengan.
Instalasi underbody diatur luwih saka dawa tutup silinder kang. Sing panuku kudu mriksa cradle utawa noto support, alignment pin, reresik sasis lan path saka silinder minangka gerakan awak saka ditutup kanggo posisi tipped.
Katalog kasebut nampilake L minangka 598 mm lan dimensi A nganti E minangka 160, 438, 108, 92 lan 58 mm. Pangukuran kasebut kudu dibandhingake karo gambar pigura lan susunan pemasangan pelanggan. Silinder kudu didadekake siji liwat desain soyo tambah tinimbang dipeksa menyang posisi dening distorsi krenjang.

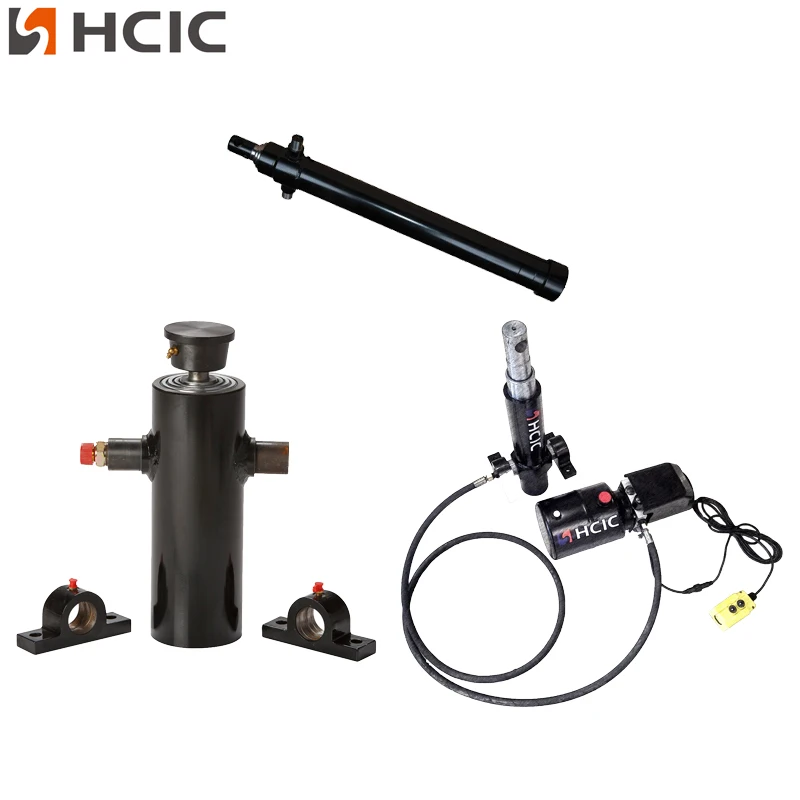

Katalog HCIC uga nuduhake aksesoris lan opsi dhukungan kanggo garis silinder underbody, kalebu referensi sambungan rod-mripat utawa bal-gaya lan cradle support silinder. Sambungan pas lan noto support kanggo project 3TG-E90x1199 kudu dikonfirmasi saka drawing saiki tinimbang dianggep saka ilustrasi katalog umum.
3TG-E90x1199 kadhaptar kanthi tekanan kerja maksimal 220 bar. Nilai iki kudu dideleng bebarengan karo pompa, setelan katup relief, garis hidraulik, kebersihan lenga, struktur pemasangan lan beban tipping lengkap.
Katalog kasebut nampilake kisaran kapasitas tipping 5-14 ton. Kisaran iki kudu dianggep minangka referensi aplikasi katalog. Kesesuaian nyata gumantung ing awak trailer, distribusi beban, posisi engsel, sudut tipping, kekuatan sasis, aliran hidrolik lan kondisi operasi.
Silinder kanthi bolongan utawa stroke sing bener isih ora cocog yen geometri pemasangan utawa tekanan sistem salah. Mulane, review aplikasi lengkap kudu rampung sadurunge silinder dipesen.

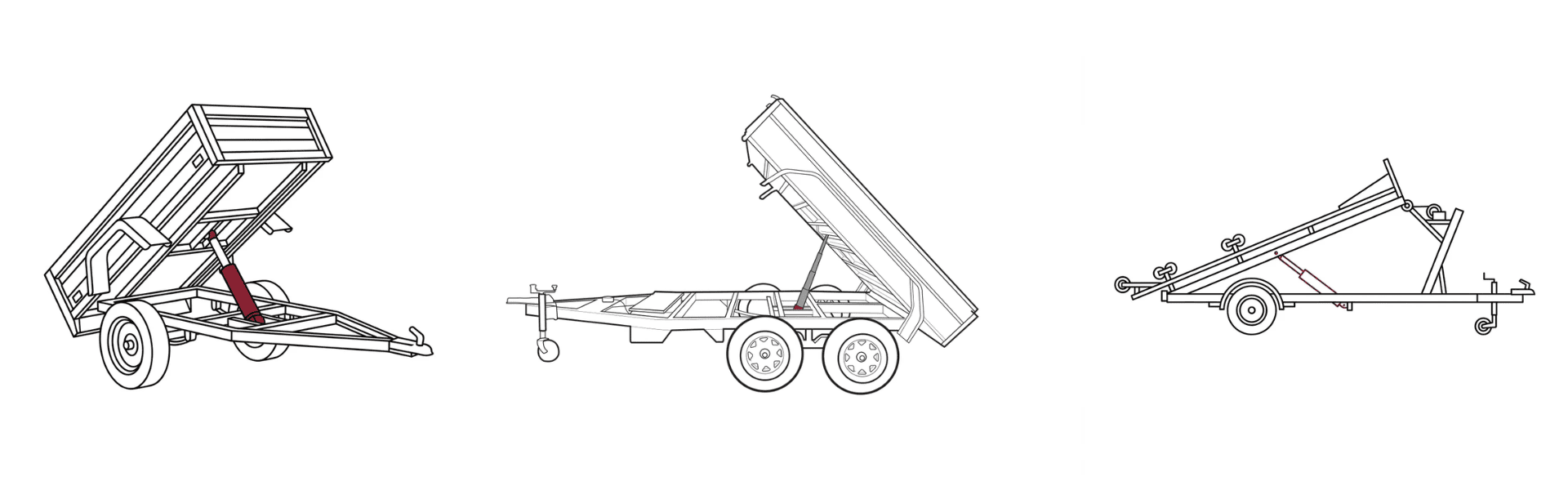

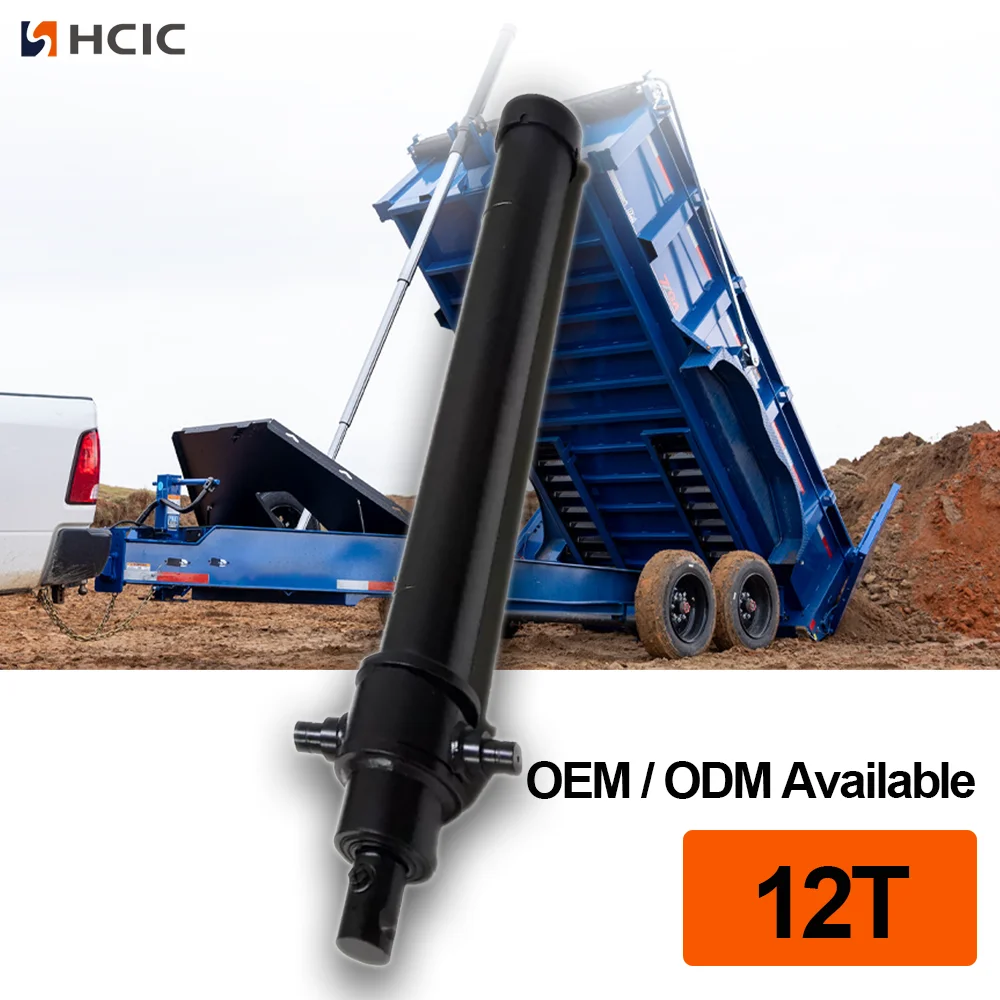

3TG-E90x1199 cocog kanggo proyek dump-trailer lan underbody tipping-system sing mbutuhake silinder telung tahap kanthi stroke 1,199 mm. Bisa dianggep kanggo mbangun OEM, karya panggantos lan desain ulang trailer nalika ruang lan syarat sistem sing kasedhiya cocog karo data katalog.
Katalog HCIC sing diwenehake nggambarake garis silinder underbody kanthi konfigurasi saka rong nganti enem tahap, nanging artikel iki mung fokus ing model 3TG-E90x1199. Model liyane ora bisa digunakake minangka substitusi kanggo dimensi utawa data operasi tanpa review engineering kapisah.
Kanggo kutipan 3TG-E90x1199 utawa taksiran panggantos, kirim:
- jinis Trailer lan dimensi awak
- Stroke sing dibutuhake lan papan instalasi sing ditutup
- Gambar sasis, cradle lan krenjang
- Rincian sambungan Pin utawa bal
- Tekanan pompa lan informasi aliran
- Selang lan noto port
- Sudut tipping lan distribusi beban
- Foto saka silinder saiki lan area soyo tambah
- Jumlah sing dibutuhake lan status panggantos
Rincian iki mbantu mbedakake panggantos silinder saka krenjang luwih gedhe, alignment utawa masalah sistem hidrolik.
3TG-E90x1199 minangka silinder hidraulik teleskopik underbody telung tahap kanthi stroke 1,199 mm, tekanan kerja maksimal 220 bar, volume kerja 6,2 L lan kisaran tipping katalog 5-14 ton. Ukuran 598 mm L lan pangukuran A–E sing kadhaptar nyedhiyakake titik wiwitan sing praktis kanggo ngrancang instalasi.
Pilihan pungkasan kudu adhedhasar sistem trailer lengkap, ora mung stroke utawa tekanan. Kirimi gambar underbody lan data hydraulic kanggo HCIC kanggo review project-tartamtu sadurunge tuku.
HCIC ngembangake lan ngasilake silinder hidrolik lan unit daya kanggo aplikasi kendaraan lan industri. Kanggo proyek 3TG-E90x1199, HCIC bisa mriksa gambar, dimensi sing diukur lan syarat hidraulik kanggo pitakon OEM utawa panggantos.
Nyuwun review 3TG-E90x1199:
