Balon Barel Silinder Hidrolik: Deteksi Forensik saka Bypass Tekanan Mid-Stroke lan Pembengkakan Tabung

● 2026-10-16 ● - ● Ninggalake kula pesen

I. The Mid-Stroke Bypass Paradox: Apa End-Cap Testing Gagal

Nalika teknisi lapangan curiga kegagalan segel piston internal, tes toko standar yaiku ngethok silinder kanthi lengkap, tekanan port, lan mriksa port ngelawan kanggo weepage minyak. Ing silinder balon, tes iki terus-terusan ngasilake asil negatif palsu:

posisi	kadohan	Pengukuran Bore	Cathetan
Base Cap	0 mm	100,02 mm	Spesifikasi Nominal
Mid-Stroke	500 mm	100,48 mm	+0,46 mm Zona Abuh
Kelenjar Kepala	1000 mm	100,03 mm	Spesifikasi Nominal

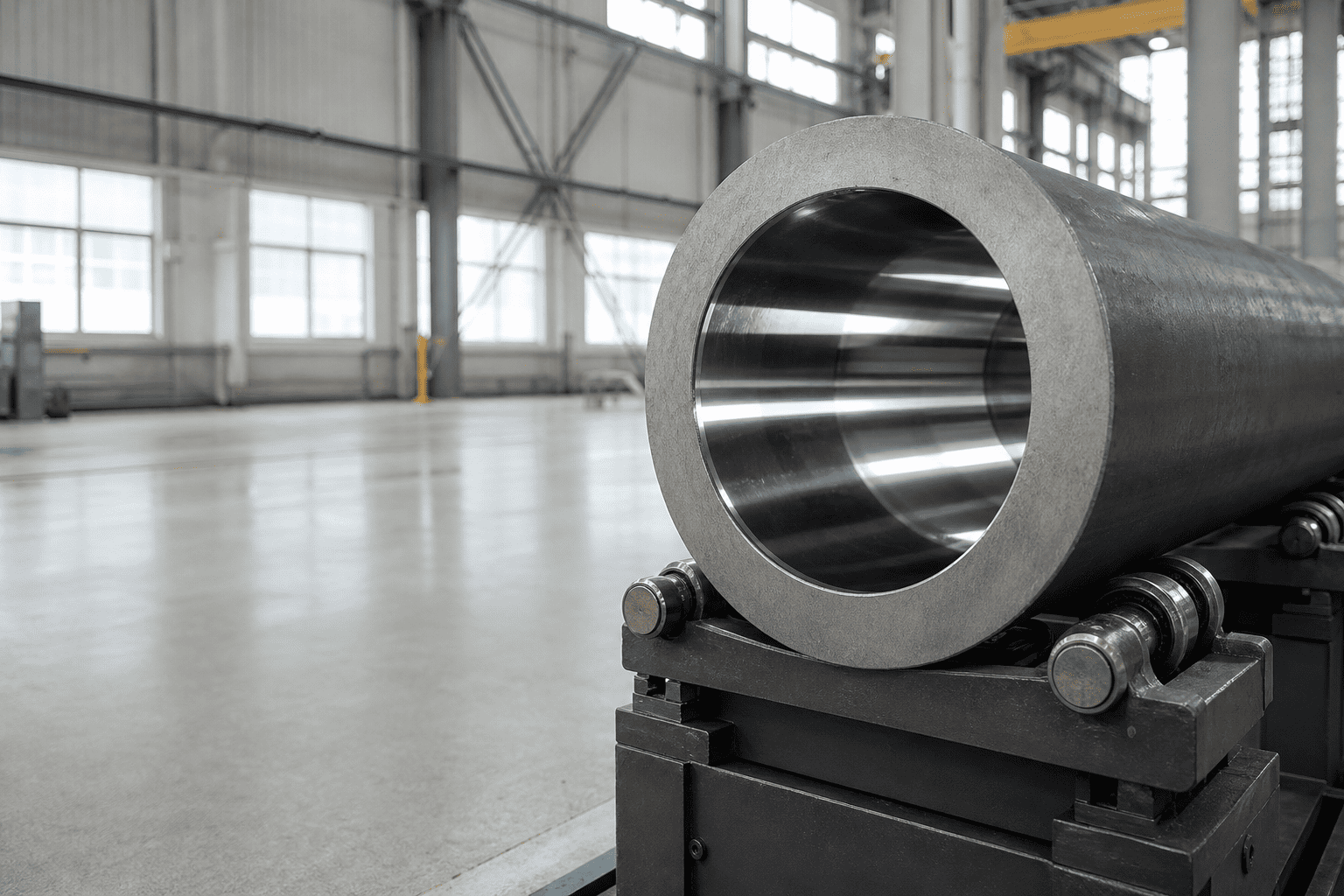

Amarga ingsilinder hidroliktong minyak wis structurally braced ing loro ends dening basa baja abot forging lan kelenjar sirah Utas, hoop permanen ngasilaken concentrates meh istimewa ing bagean tengah unsupported tong minyak.

hydraulic cylinders

II. 4 Root Nimbulaké Micu Barel Abuh

1. Paku Dampak Kinetik Inersia:Ember excavator sing nyerang granit kanthi kecepatan ayunan cepet nyebabake lonjakan tekanan decelerasi cepet sing ngluwihi wates retak katup relief utama sistem sadurunge poppet katup bisa mbukak kanthi fisik.

2. Gelombang Kejut Dekompresi:Ing tekanan hidraulik lan silinder kompaksi kanthi tonase dhuwur, owah-owahan katup kanthi cepet ngeculake gelombang dekompresi cairan akustik sing ngetokake ID tabung internal.

3. Metalurgi tabung substandard:Nggunakke pipa baja karbon sing ditarik kadhemen komersial standar kanthi kekuwatan ngasilake kurang (ing 350 MPa) tinimbang baja paduan tegangan dhuwur (luwih saka 520 MPa).

4. Kakehan Tube Honing sangu: Over-honing tabung silinder wis worn kanggo mbusak tandha skor jero nyuda kekandelan tembok tabung isih ngisor wates safety engineering minimal.

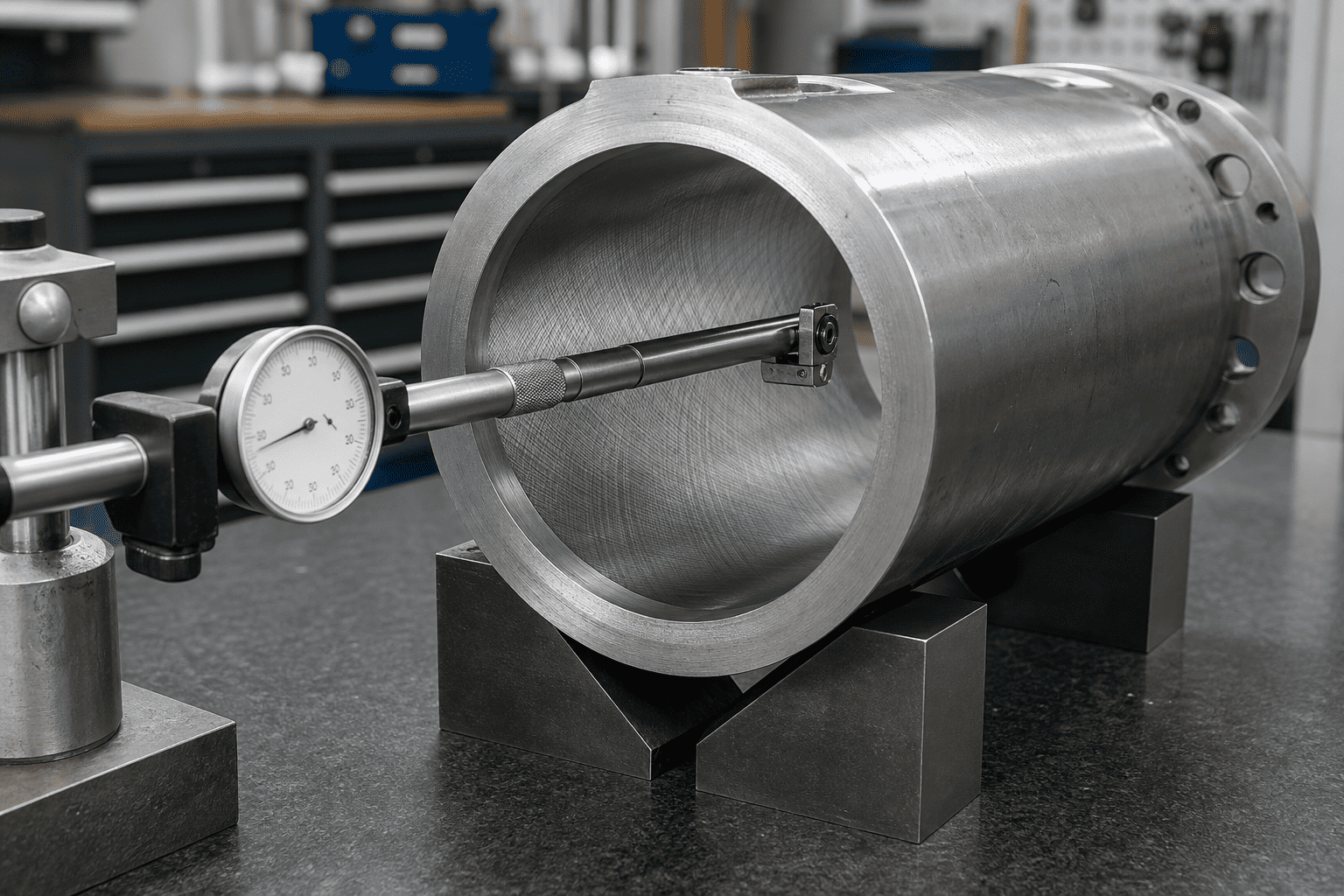

III. Metrologi Forensik: Dial Bore Gauge 10-Point Inspection

Kanggo diagnosa balon laras kanthi konklusif nalika toko rusak, mekanika kudu nggambar geometri lubang internal ing pirang-pirang interval stroke tinimbang mung ngukur ujung tabung sing gampang diakses:

hydraulic cylinders

posisi	kadohan	Pengukuran Bore	Cathetan
Base Cap	0 mm	100,02 mm	Spesifikasi Nominal
Mid-Stroke	500 mm	100,48 mm	+0,46 mm Zona Abuh
Kelenjar Kepala	1000 mm	100,03 mm	Spesifikasi Nominal

IV. Protokol Inspeksi:

Ngresiki kabeh sisa lenga hidrolik lan varnish karbon saka bolongan tabung nggunakake roh mineral.
Kalibrasi pengukur bore dial presisi dhuwur utawa mikrometer internal telung titik marang pengukur dering master dadi nol.
Ukur diameter internal ing rong sumbu jejeg (sumbu X vertikal, sumbu Y horisontal) kanthi interval 100 mm saka las dasar menyang benang kelenjar.
Kriteria Evaluasi:Sembarang kenaikan diametral ngluwihi 0,12 mm (0,005") liwat toleransi bolongan nominal nuduhake asil plastik permanen. Yen profil bolongan mbentuk kontur "hourglass" utawa "laras", tabung ora bisa salvaged dening honing lan kudu scrapped.

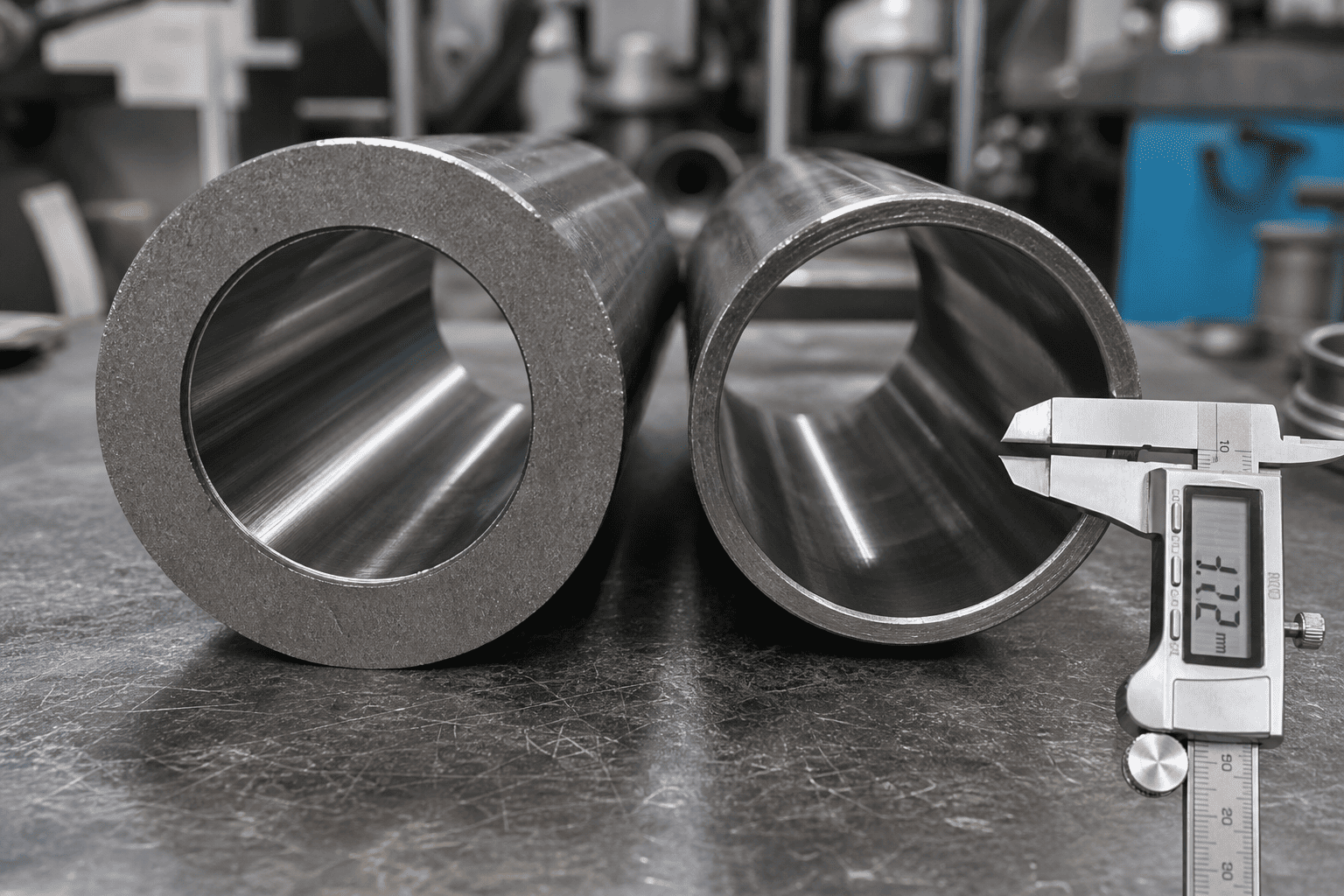

V. Metalurgi & Kekandelan Tembok: Nemtokake Barel Alloy Tugas Berat

Nyegah balon laras ing sirkuit hidraulik kejut dhuwur mbutuhake nganyarke saka tabung DOM karbon standar menyang baja paduan sing mulus kanthi kekuatan dhuwur:

Kelas Tubing	Klasifikasi materi	Kekuwatan Ngasilake Minimal	Resistance kanggo Puncak Shock Spike
AISI 1020 / 1026	Karbon Ditarik Dingin Standar	290 – 340 MPa	Miskin (rawan balon ing ngisor 4.000 psi spike)
St52-3 / E355	Baja Struktural Paduan Mikro	450 – 520 MPa	Moderate (standar tolok ukur industri seluler)
27SiMn / 30CrMo	Quenched & Tempered Alloy Steel	620 – 780 MPa	Superior (tahan 8.000+ psi kejut pertambangan dinamis)
4140 Chrome-Moly	Baja Paduan Kekerasan Tinggi	850 – 950 MPa	Tugas Ekstrim (lampiran pembongkaran & mesin tempa)

Saliyane pilihan paduan sing ngasilake dhuwur, pedoman teknik tugas berat mbutuhake rasio tembok abot ing endi diameter njaba tabung paling sethithik 1,25 nganti 1,35 kaping diametere bolongan nominal ing peralatan seluler sing duwe impact dhuwur.

custom hydraulic cylinder

VI. 4 Sastranegara Teknik kanggo Ngilangi Gagal Ngasilake Tube

Instal Direct-Mounted Fast-Response Anti-Shock Relieves: Nglindhungi bandar silinder karo katup relief kartrid cepet-tumindak nyetel 250 psi ndhuwur tekanan sistem utama kanggo clip paku impact millisecond sadurunge padha ketegangan tembok tabung.
Nggabungake Bantal Perlambatan Progresif Internal: Tumbak bantalan sing mlaku utawa parabola nyuda massa piston abot kanthi lancar, ngilangi gelombang tekanan akustik pungkasan.
Nganyarke kanggo High-Modulus Thermoplastic Piston Guides: Ngganti dering guide nilon alus karo dhuwur-compressive-kekuatan tembaga-nepsu PTFE utawa kain-dikiataken phenolic nyandhang bands sing njaga alignment piston tanpa galling tembok tabung ditambahi.
Mandat 1.5x Hydrostatic Proof Testing: Sabensilinder panggantos heavy-tugaskudu ngalami pengujian hidrostatik pabrik ing tekanan kerja 1,5 kaping kanthi verifikasi ketebalan tembok ultrasonik.

VII. Konsultasi Teknik & Sumber Penggantian Tugas Berat

Nanggulangi karo mundhut mid-stroke sing ora bisa diterangake saka pasukan breakout utawa barel dadi gedhe ing peralatan abot?

Konsultasi karo tim teknik desain hidrolik khusus HCIC. Kita nyuplai rakitan silinder paduan sing abot lan dhuwur sing direkayasa nganggo pipa mulus 27SiMn / 4140 sing disertifikasi, bolongan sing presisi lan diobong, lan verifikasi CAD lengkap kanggo mesin seluler lan industri sing tugas abot ing saindenging jagad.
