Hydraulic Cylinder Drift and Counterbalance Valve Hunting: Forensik Diagnostik kanggo Booms Alat Berat

I. 4 Root Panyebab Uncommanded Boom Drift

Nalika boom utawa ember dimuatsilinder hidrolikirungnya tanpa input operator, malfungsi asalé saka siji saka papat mekanisme hydraulic béda:

Mekanisme Gagal	Panyebab Fisik	Gejala sing bisa dirungokake / Visual
Piston Seal Bypass (Kebocoran Internal)	U-cup extruded utawa dering nyandhang skor bocor lenga saka mburi tutup kanggo rod pungkasan	Titik panas silinder laras; drift mandheg nalika rod wis mechanically didhukung
Counterbalance ValveSeat Tangis	Kontaminasi ing kursi poppet, irung kartrid sing dicetak, utawa musim semi sing kesel	Oil nangis liwat port katup; drift anteng preduli saka kondisi segel
Directional ValveSpool Bocor	Nyandhang reresik spool sing berlebihan ing sistem tengah mbukak	Mung kedadeyan yen ora ana tutup kunci sing dipasang ing sirkuit boom
Kontraksi Minyak Termal	Pendinginan lenga panas (65°C) nganti sekitar (15°C) nyuda volume cairan nganti 3% nganti 4%	Awal 10-20 mm drop ing jam pisanan, banjur rampung stabil kanthi mundhut tekanan nol

---

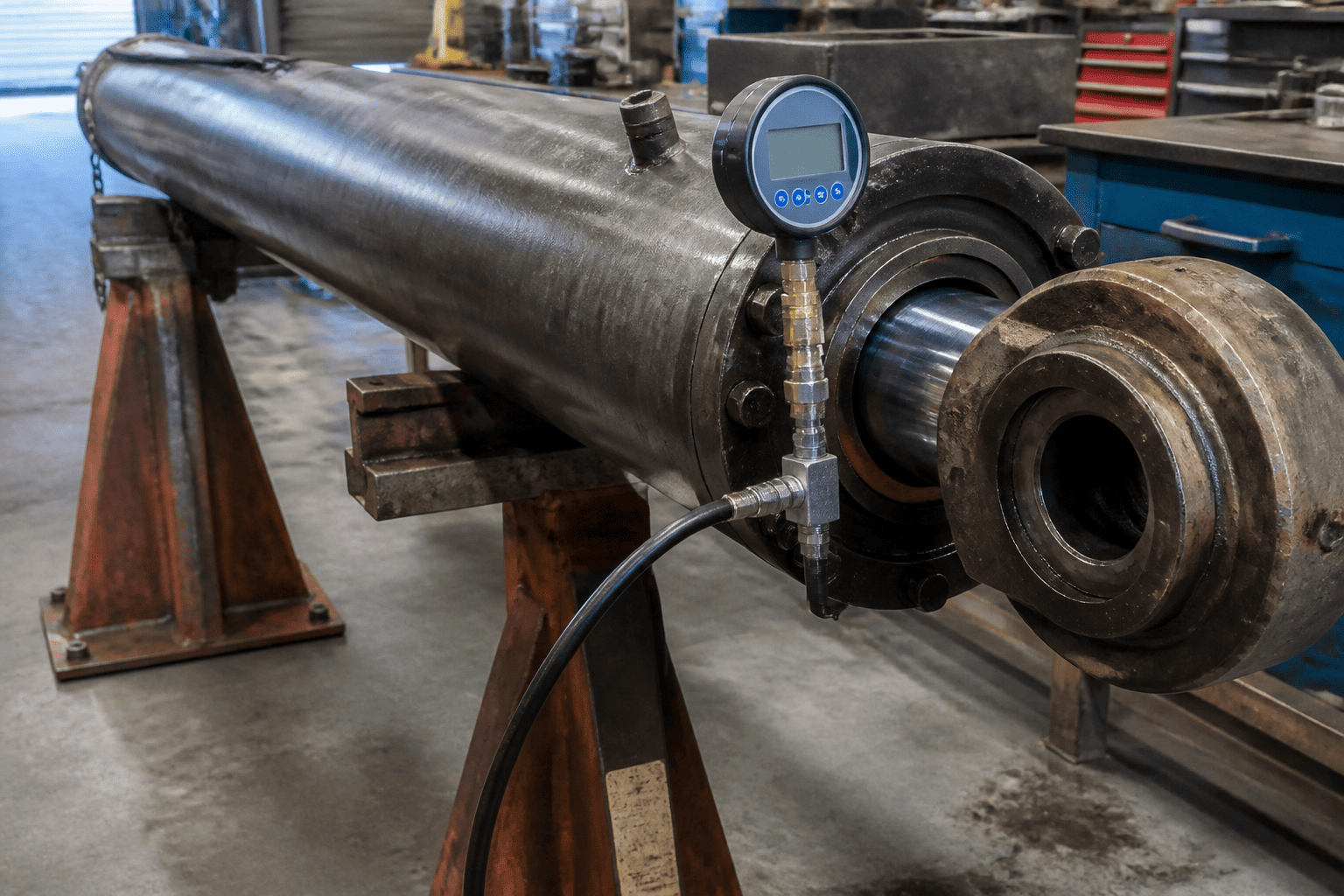

II. Tes Isolasi Lapangan 15 Menit: Silinder vs Katup

Aja mbusak asilinder boom abotsaka mesin sadurunge ngrampungake tes isolasi definitif iki:

1. Elevate Boom kanggo 45 Degrees karo Rated Load: Nggawa lenga hydraulic nganti suhu operasi normal (kira-kira 50 ° C kanggo 55 ° C).

2. Kunci Out lan Ndhukung Boom Mekanik: Pasang prop boom utawa crane sling sing disetujoni engineering kanggo njamin safety mutlak.

3. Isolasi Rod-End Return Line: Copot selang hidrolik sing disambungake menyang ujung rod (sisih annular) saka silinder lan tutup selang. Ninggalake port rod-end silinder mbukak liwat wadhah ukur sing resik.

4. Copot Dhukungan Mechanical: Allow mbukak gravitasi lengkap kanggo nyumerepi ing kolom lenga tutup-mburi silinder kang.

5. Mirsani Rod-End Port Discharge:

• Hasil A (Continuous Stream of Oil):Yen lenga ajeg mili saka port rod mbukak nalika boom creeps mudhun, lenga tekanan dhuwur liwat piston segel Pack tengen makutha piston internal menyang rod chamber. Silinder mbutuhake mbangun maneh internal utawa tong minyak.
• Asil B (Port Garing, nanging Boom Isih Merayap):Yen lenga nol metu saka port rod nanging rod silinder mundur, segel piston nyekel 100% nyenyet. Volume lenga tutup-mburi uwal liwat jog saka tutup counterbalance mbukak-nyekel bali menyang tank.

---

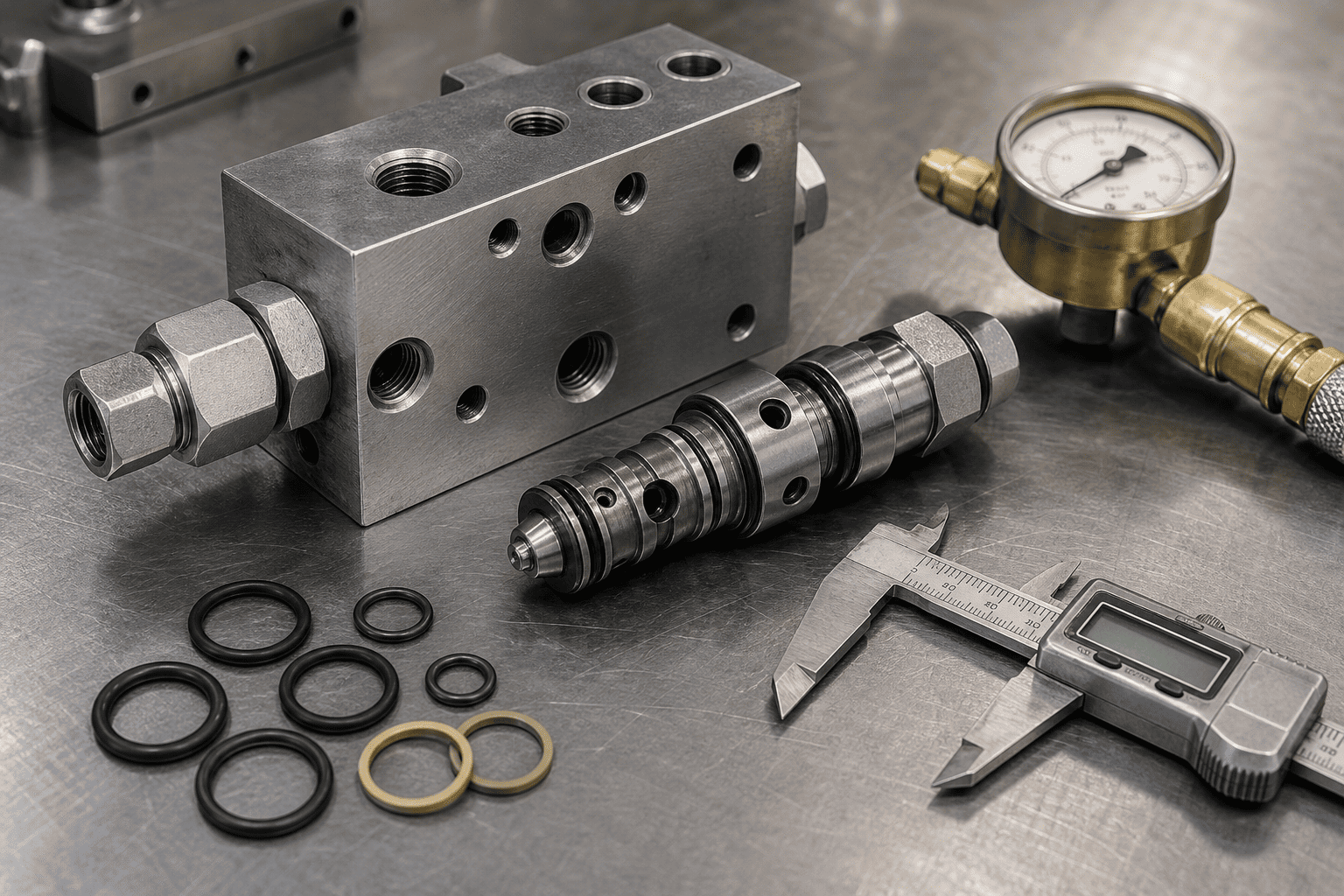

III. Counterbalance Valve Hunting: Apa Mudhunake Booms Shudder

Counterbalance valves (klep overcenter) nindakake rong tugas kritis: padha trap lenga kanggo nyegah beban drop yen baris bledosan, lan padha meter aliran bali supaya overrunning kathah gravitasi ora bisa ngluwihi pump hydraulic.

Nalika operator ngedhunake booming sing abot lan mesin wiwit nyerang lan ngobrol kanthi keras, katup imbangan kejiret ing kahanan sing ora stabil tekanan pilot (mburu):

Langkah	Deskripsi Proses
1	Operator ngirim printah ngisor → Tekanan pilot mbukak katup imbangan
2	Katup mbukak → Oli metu saka mburi tutup silinder → Boom nyepetake mudhun
3	Boom tiba luwih cepet tinimbang pompa sing bisa nyedhiyakake lenga → Tekanan pilot mudhun dadi nol
4	Kehilangan tekanan pilot → Katup tiba-tiba ditutup → Gelombang kejut hidrolik, boom goyang

Siklus iki bola-bali antarane lima nganti limalas kaping saben detik, ngasilake obrolan akustik sing ekstrem lan lemes struktural ing pin pivot boom.

---

IV. Aturan Teknik: Milih Rasio Pilot Tengen

Kesalahan teknik utama sing nyebabake mburu imbangan yaiku milih rasio pilot sing agresif banget kanggo boom struktural sing fleksibel:

• Rasio Pilot Kurang (3:1 nganti 4:1):Stabil lan lancar ing boom fleksibel, platform aerial, lan lengen crane sing dawa. Mbutuhake tekanan pilot sing luwih dhuwur supaya bisa mbukak, nyedhiyakake redaman hidrolik alami sing tahan spike tekanan.
• Rasio Pilot Sedheng (4.5:1 nganti 5:1):Patokan industri standar kanggo sambungan excavator kaku lan wheel loader angkat tangan ing ngendi defleksi mekanik minimal.
• Rasio Pilot Dhuwur (8:1 nganti 10:1):Efisiensi energi banget amarga tekanan pilot minimal mbukak katup, nyuda beban mesin pompa. Nanging, kartrid rasio dhuwur iku hipersensitif kanggo backpressure lan mung kudu digunakake ing winch kaku utawa cendhak, drive motor hydraulic kaku-ora tau ing fleksibel, struktur boom inersia dhuwur.

---

V. 4 Praktek paling apik kanggo Reliability Hidrolik Zero-Drift

1. Flush Counterbalance Cavities Sadurunge Torqueing:Malah chip baja 20 mikron sing kejiret ing antarane irung poppet lan kursi manifold bakal nyebabake 50 mm boom drift saben jam. Tansah siram pengeboran manifold menyang standar kebersihan ISO 16/14/11.

2. Nemtokake Viton/HNBR Backup Rings kanggo High-Pressure Holding:Priksa manawa paket segel piston nggunakake dering cadangan termoplastik anti-ekstrusi sing bisa nahan 4,000+ psi terus-terusan nyekel statis tanpa mikro-creeping.

3. Beda Kontraksi Termal saka Kebocoran Nyata:Nalika nyoba mesin sing mentas diparkir, ngidini telung puluh menit kanggo stabil suhu lenga sadurunge ngrekam benchmark drift.

4. Instal Direct-Flanged Counterbalance Manifolds:Ngindhari katup sing dipasang ing saluran jarak jauh. Bolting blok katup langsung menyang port flange SAE 4-bolt ing tong silinder njamin umpan balik pilot sing kaku lan nol risiko pecah selang eksternal.

---
