Intensifikasi tekanan ingsilinder hidrolikiku masalah sirkuit-desain sing bisa tetep siro sak operasi normal lan katon mung nalika kamar dadi diblokir, tutup tutup, owah-owahan suhu lenga utawa beban pasukan gerakan ing arah sing ora dikarepke.
Penyebab dhasar yaiku area sing ora padha ing sisih loro piston siji-rod. Nalika lenga kepepet ing sisih siji lan sisih liyane ditekan utawa dipeksa kanggo mindhah, piston bisa tumindak minangka intensifier hidrolik. Tekanan asil ing kamar sing diblokir bisa luwih dhuwur tinimbang tekanan sing diwenehake dening pompa.
Ngunci termal minangka risiko sing gegandhengan. Yen lenga kepepet ing antarane klep sing ditutup lan suhu silinder mundhak, cairan kasebut mundhak ing volume sing meh tetep. Tambah tekanan bisa tumindak ing segel, fitting, katup, tabung lan komponen silinder sanajan pompa ora mlaku.
Kanggo para panuku OEM, pitakonan utama ora mung "Apa tekanan kerja silinder?" Iku uga "Tekanan apa sing bisa dideleng silinder nalika sirkuit diblokir, dipanasake, diturunake, mandheg utawa mundur?"
A konvensionalsilinder hidrolik rod tunggalnduweni area piston lengkap ing sisih tutup lan area annular cilik ing sisih rod. Rod manggoni bagean saka area piston ing sisih rod.
Yen sisih tutup ditekan nalika volume sisih rod ora bisa dibuwang, gaya sing ditularake liwat piston tumindak ing area sisih rod sing luwih cilik. Hubungan first-pass yaiku:
Hubungan iki minangka alat screening teknik. Iku nompo simplified, kondisi statis lan ora ngganti analisis sirkuit lengkap. Tekanan nyata gumantung saka bocor, isi udara sing kepepet, kompresibilitas cairan, kepatuhan struktural, prilaku segel, respon katup, gesekan, suhu lan arah gerakan.
Rasio area minangka sebab silinder bisa ngalami tekanan sisih rod sing ngluwihi tekanan pompa. Silinder ora nggawe energi saka apa-apa; iku perdagangan pasukan lan pamindahan liwat geometri piston nalika volume diblokir ngalami meksa beda.
Nganggep, mung kanggo nggambarake hubungan wilayah, sing:
- Area piston cap-side yaiku 10 in²
- Area annular sisih rod yaiku 7 in²
- Tekanan cap-side 2.100 psi
- Kamar sisih rod ora bisa dibuwang
Perkiraan intensifikasi sing disederhanakake yaiku:
Iki dudu rating produk, asil tes utawa persetujuan desain. Iku conto pitungan nuduhake kok silinder dirating kanggo meksa pump isih mbutuhake review saka kamar ngelawan lan noto katup.
Yen area rod-side luwih cilik tinimbang area tutup-sisi, rasio tekanan teoritis dadi luwih abot. Mesin nyata bisa nyuda utawa matesi tekanan liwat bocor, katup relief utawa gerakan struktural, nanging dalan kasebut kudu dirancang lan diverifikasi kanthi sengaja.
Kondisi klasik yaiku tekanan sing ditrapake ing ujung tutup nalika ujung rod diblokir dening katup arah sing ditutup, katup penahan beban, katup mriksa sing dioperasikake pilot utawa jalur cairan beku.
Resiko mundhak nalika silinder di-push menyang retraction dening mbukak utawa dening meksa tutup tutup mlebu. Minyak ing sisih rod ora ana sing bisa dituju, mula tekanan bisa mundhak kanthi cepet.
Klep penahan beban digunakake kanggo nyegah gerakan sing ora bisa dikendhaleni. Iku komponen safety penting, nanging sirkuit isih kudu nyedhiyani dalan kontrol kanggo lenga kepepet sak extension, retraction, mandeg lan owah-owahan termal.
Pengaturan katup sing nahan beban sing digantung ing siji negara bisa nggawe jebakan tekanan ing negara liya. Tinjauan kasebut kudu nutupi wiwitan, gerakan normal, mandheg darurat, gagal selang, de-energisasi katup lan isolasi pangopènan.
A silinder mimpin marang mandeg hard bisa nggawe spike meksa utawa trap adi yen katup terus kanggo sumber aliran. Stop mekanik ora mbusak energi hidrolik; iku nransfer beban menyang struktur, silinder, gunung lan sirkuit.
Kontrol end-of-stroke, setelan bantal, jalur relief lan mesin mandheg kudu dideleng bebarengan. Bantal ora minangka pengganti jalur watesan tekanan sing dirancang kanthi bener.
Sawetara sirkuit sengaja nyambungake bandar silinder ing cara sing ngganti kacepetan utawa nggunakake lenga rod-side terlantar. Sirkuit kasebut bisa nggawe hubungan tekanan lan aliran sing ora biasa. Pitungan silinder standar bisa uga ora nggambarake tekanan port sing nyata.
Skema kasebut kudu ngenali saben sambungan antarane kamar cap-end lan rod-end, kalebu jalur regenerasi, garis pilot, katup urutan lan kontrol aliran.
Minyak hidrolik ngembang nalika suhu mundhak. Yen lenga kepepet ing volume kaku utawa meh kaku, expansion wis ora ono kanggo pindhah lan meksa mundhak.
Peningkatan tekanan dipengaruhi dening sifat cairan, volume sing kepepet, owah-owahan suhu, isi udara, elastisitas komponen lan kasedhiyan bocor utawa relief. Perkiraan ekspansi termal sing disederhanakake bisa mbantu nuduhake arah risiko, nanging ora bisa digunakake minangka prediksi tekanan pungkasan tanpa data cairan lan kepatuhan sistem.

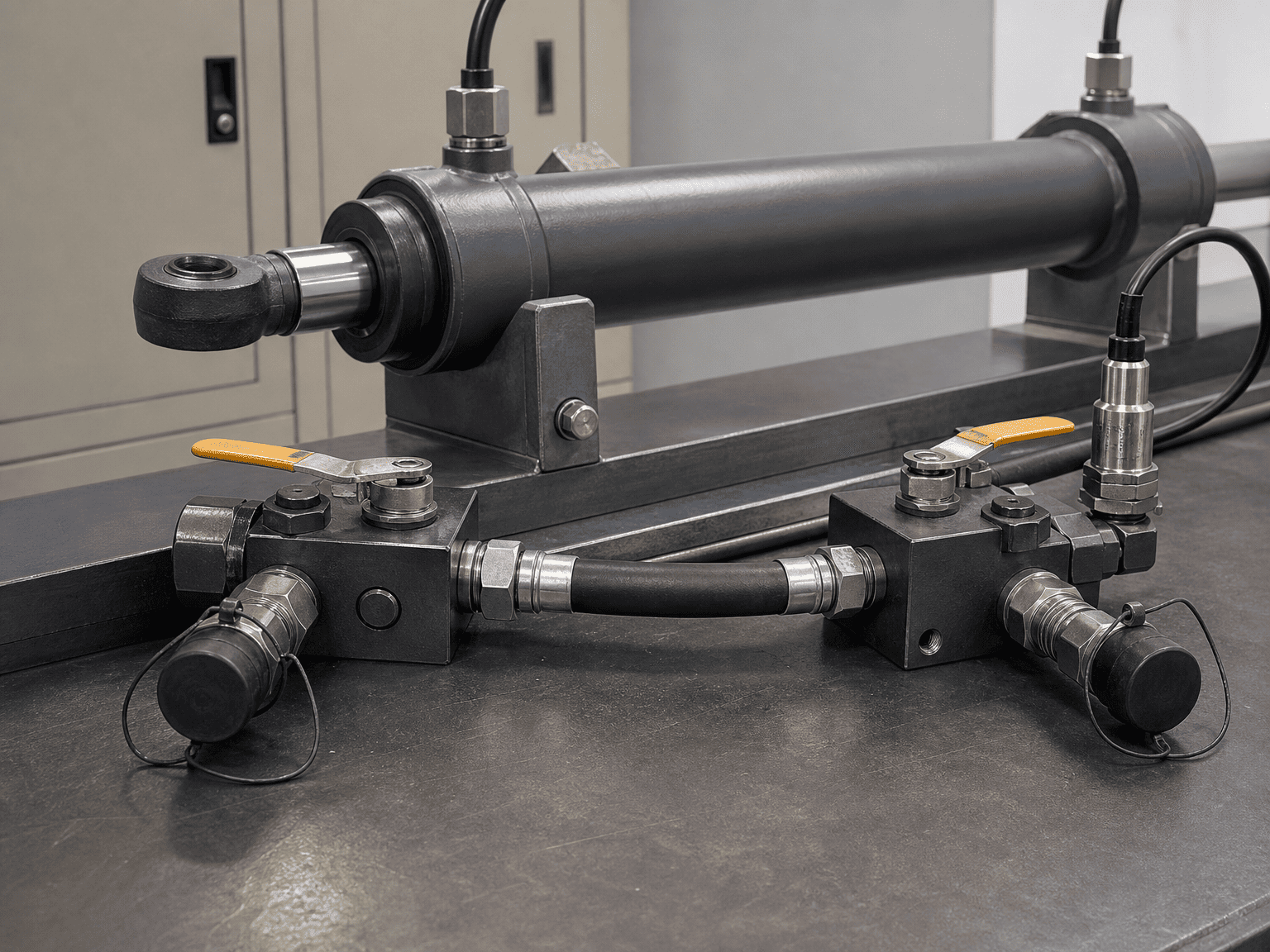

Ngunci termal bisa kedadeyan nalika:
- A silinder diisolasi dening rong katup sing ditutup
- Pilot-dilakokno mriksa trap loro bandar
- Quick couplers wis pedhot karo lenga kepepet antarane wong-wong mau
- Mesin dipindhah saka kahanan sing adhem menyang bengkel sing anget
- Cahya srengenge utawa sumber panas liyane anget silinder terisolasi
- Sirkuit penahan beban nyegah pemerataan tekanan normal
Pompa bisa mati nalika tekanan mundhak. Pramila personel pangopènan ngirim ora nganggep manawa sirkuit hidrolik sing ora duwe tenaga ora meksa.
Ngenali volume kepepet lan ngetung utawa nyoba path meksa kanggo mburi tutup lan rod pungkasan. Kalebu bocor katup, ekspansi termal, hawa sing kepepet lan kepatuhan struktural.
Sirkuit mbutuhake piranti relief, volume ekspansi, susunan accumulator utawa dalan make-up sing dikontrol. Solusi sing bener gumantung saka beban, bebaya, arsitektur katup lan syarat desain mesin sing ditrapake.
Aja nambah katup relief tanpa mriksa setelan tekanan, kapasitas aliran, rute discharge lan interaksi karo fungsi nahan beban.
Priksa tabung silinder, piston, rod, segel, port, selang, fitting, katup, manifold lan struktur sing dipasang. Setelan relief pompa ora kanthi otomatis tekanan maksimum sing katon ing saben kamar sing diblokir.
Priksa mandeg normal, mandeg darurat, mundhut daya listrik, gagal selang, bali spool katup, mundhut tekanan pilot lan isolasi pangopènan manual. Kondisi ditahan sing aman isih bisa mbutuhake jalur relief tekanan.
Netepake kondisi wiwitan kadhemen, suhu operasi, kondisi parkir, suhu panyimpenan lan paparan panas langsung. Yen silinder bisa diisolasi nalika cairan kepepet, tekanan termal kudu dianggep ing review resiko.
Intensifikasi tekanan utawa ngunci termal bisa dicurigai nalika mesin nuduhake:
- Selang sisih rod utawa gagal pas sanajan tekanan pompa normal
- Pola ekstrusi segel tanpa acara overpressure pompa sing cocog
- A silinder sing dadi angel kanggo mindhah sawise anget utawa cooling
- A tutup mbukak-nyekel sing ngunci luwih tightly saka samesthine
- Tekanan sing isih ana sawise pompa mandheg
- A fitting sing ora bisa aman loosened sak pangopènan
- Katup relief sing mbukak mung sawise mandheg utawa owah-owahan suhu
- Tekanan sing ora bisa diterangake mundhak nalika silinder tekan mandeg mekanik
Gejala kasebut dudu bukti siji mekanisme. Dheweke nuduhake yen tekanan port lan prilaku volume sing diblokir kudu diukur lan dipetakan.
1. Nggawe mesin aman. Tindakake prosedur isolasi lan energi sing disimpen pabrikan mesin. Aja ngeculake pas kanggo "ndeleng apa ana tekanan."

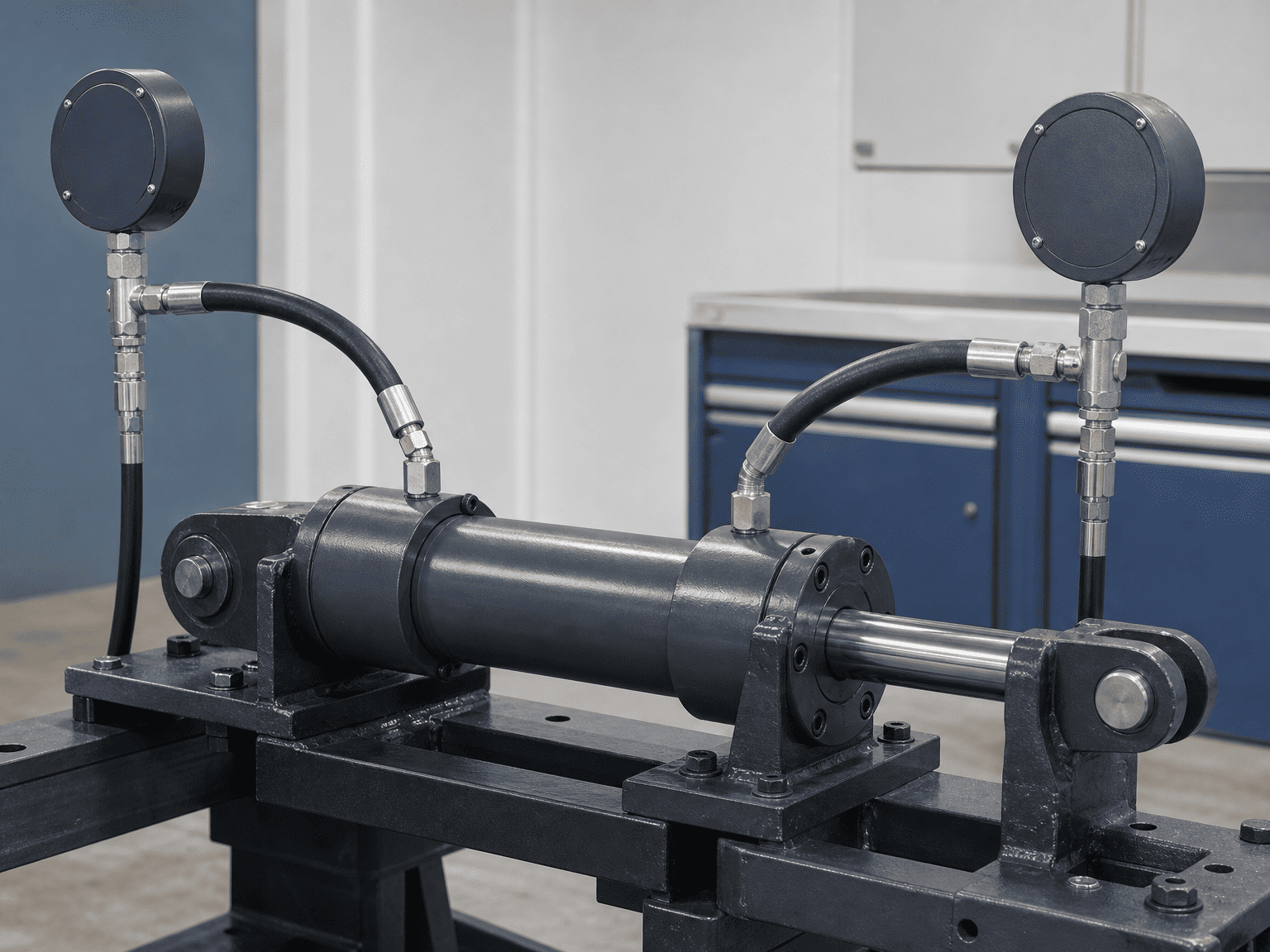

2. Rekam loro tekanan port. Ukur tekanan ing port silinder miturut kahanan beban lan suhu sing cocog, ora mung ing pompa.
3. Lacak logika katup. Ngenali pamriksan sing dioperasikake pilot, katup imbangan, katup urutan, kontrol aliran lan sambungan regenerasi.
4. Ngenali volume kepepet. Tandhani saben bagean sing bisa diisolasi kanthi katup sing ditutup utawa gandheng sing dicopot.
5. Priksa riwayat suhu. Rekam suhu cairan lan lingkungan sadurunge, sajrone lan sawise kedadeyan tekanan.
6. Priksa lokasi gagal. Bandingake rod-side lan cap-side segel, fittings, hoses lan rongga tutup kanggo karusakan related meksa.
7. Deleng revisi gambar. Konfirmasi yen modifikasi lapangan ora mbusak jalur relief utawa ngganti pipa katup.
8. Re-test ing kahanan kontrol. Gunakake instrumentasi sing cocog lan rencana tes sing didokumentasikake sadurunge bali menyang layanan.

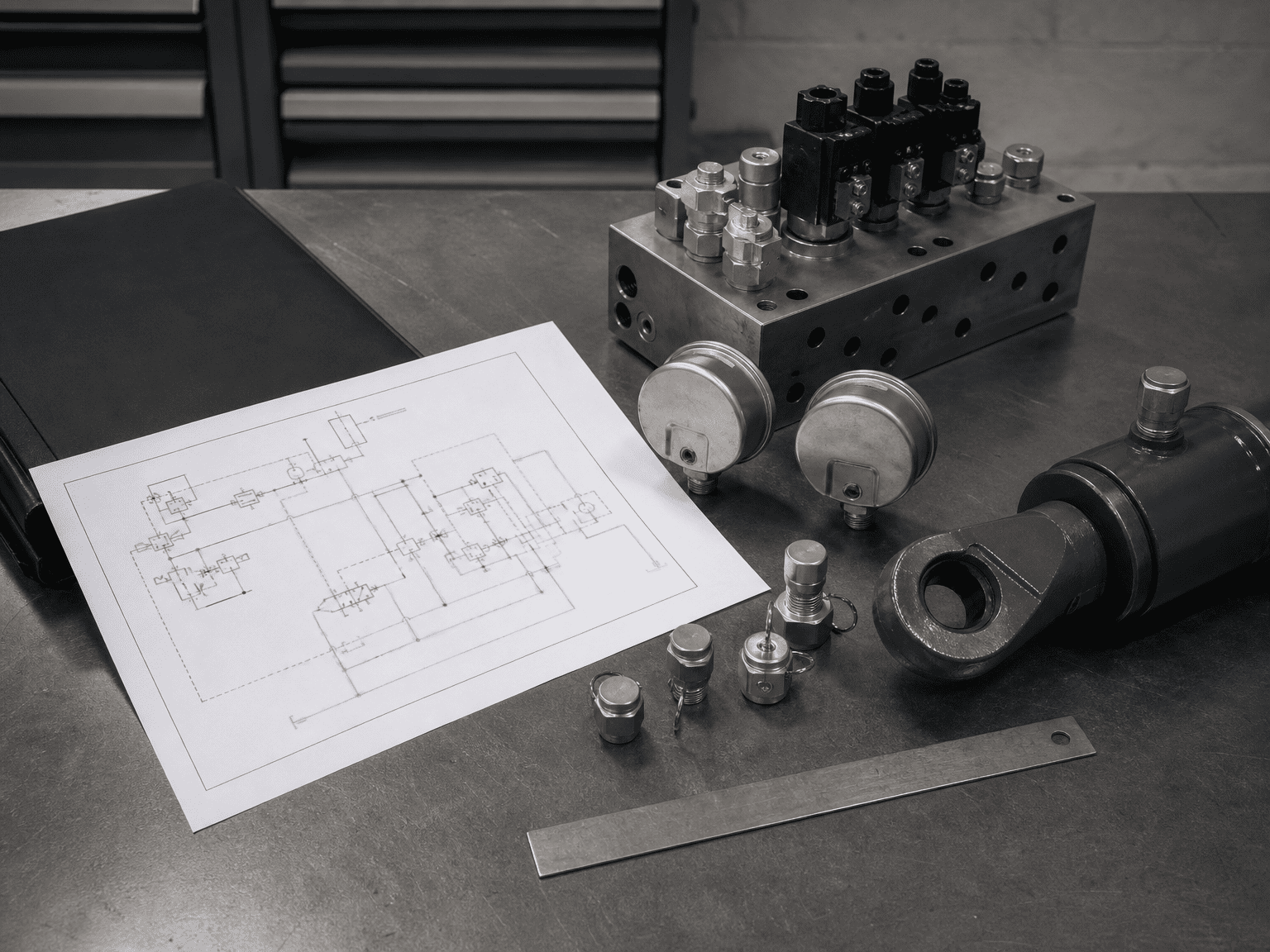

Pabrikan bisa menehi jawaban sing luwih migunani nalika pitakon kalebu:
- Bore silinder, diameter rod, stroke lan susunan pemasangan
- Ukuran port cap-end lan rod-end lan rute selang
- Skema hidrolik kanthi simbol katup lan garis pilot
- Tekanan relief pompa lan tekanan sing diukur ing saben port silinder
- Arah beban, kondisi beban sing digantung lan mandheg mekanik
- Katup penahan beban, katup imbangan lan nomer bagean katup
- Jinis cairan, kisaran suhu lan kondisi volume sing kepepet
- Stop normal, mandheg darurat lan prilaku mundhut daya
- Foto segel, fitting, selang utawa katup sing gagal
- Fungsi nyekel sing dibutuhake lan syarat safety mesin sing ditrapake
Nilai tekanan pompa tunggal arang cukup kanggo diagnosa intensifikasi tekanan.
Pitungan area ilustrasi dudu rating tekanan. Artikel kasebut ora nemtokake setelan relief universal, ukuran katup, sawetara suhu sing diidinake utawa tekanan kerja sing aman menyang silinder sing ora ditemtokake.
Watesan tekanan sing bener kudu teka saka gambar silinder saiki, spesifikasi material lan segel, desain sirkuit, data katup, bukti tes lan penilaian risiko mesin. Katalog Parker, artikel hidrolik umum utawa rumus bisa nerangake mekanisme kasebut, nanging ora ana sing ngganti review aplikasi pungkasan.
HCIC, uga dikenal minangka Jinan Huachen Industrial Co., Ltd., ngembangake lan ngasilake silinder hidrolik lan unit tenaga hidrolik kanggo kendaraan, penanganan sampah, konstruksi lan peralatan industri. Kanggo review intensifikasi tekanan, nyedhiyakake sirkuit lengkap lan kondisi operasi sing diukur supaya silinder bisa ditaksir minangka bagéan saka mesin, ora ing isolasi.
