Yen sampeyan mbukak mesin seluler-apa iku trailer mbucal, loader tetanèn, boom aerial, utawa compactor sampah-sampeyan mbokmenawa wis weruh iki kedadeyan:
Silinder anyar dipasang. Tekanan operasi uga ana ing rating pompa. Minyak hidrolik resik. Nanging, ing sawetara atus siklus, wiper rod wis chewing munggah, bushing kelenjar wis ngetung ing sisih siji, lan adi hydraulic netes liwat segel rod utami.

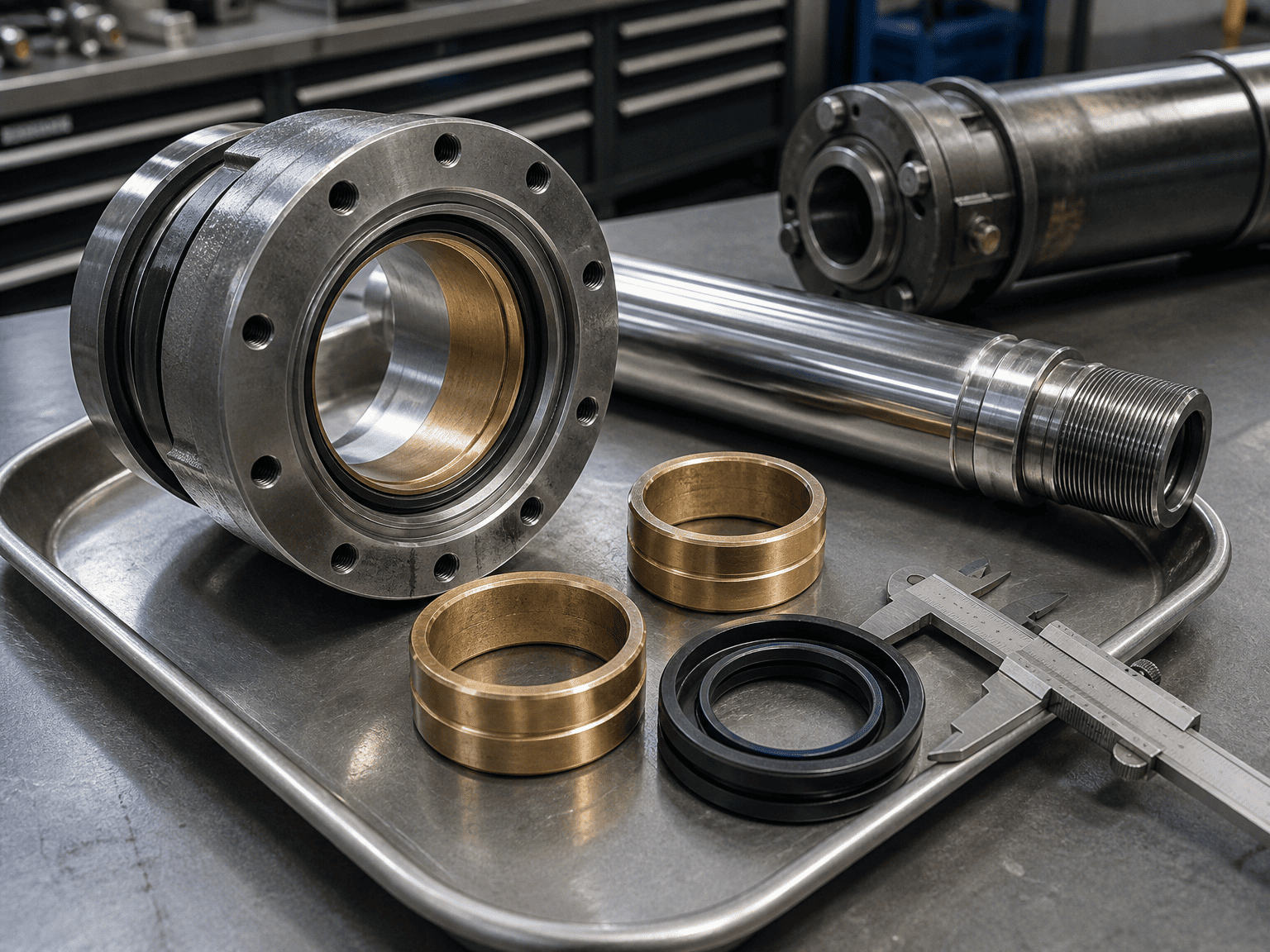

Naluri pisanan asring nyalahake pabrikan segel utawa nganggep plating krom sing ala. Nanging nalika sampeyan luh mudhun silinder, tandha telltale meh tansah padha: nyandhang abot ing salah siji sisih bushing kelenjar rod, gegandhengan karo nyandhang ngelawan-sisih ring piston nyandhang.
Iki dudu spike tekanan utawa cacat segel. Iki minangka beban sisih - lan kanthi stroke lengkap, iki minangka pembunuh nomer siji saka silinder hidrolik.
Silinder hidrolik dirancang kanggo ngirim push linear lan narik ing sumbu tengah. Padha ora balok dhukungan struktural. Nanging, ing mesin nyata, owah-owahan geometri, lentur sasis, misalignment pin, lan beban sing ora rata terus-terusan ngenalake gaya lateral.
Punika kasunyatan mekanik:
1. Bearing Span Shrinks ing Extension Full: Nalika rod silinder wis kebak retracted, jarak antarane prewangan piston lan bushing kelenjar ngarep ing maksimum. Silinder nduweni dhukungan internal sing kuwat.
2. The Leverage Multiplier: Nalika silinder stroke metu extension lengkap, piston gerakane nyedhaki lan nyedhaki kelenjar ngarep. Jarak internal antarane loro bantalan dhukungan (rentang bantalan) dadi cendhak banget, nalika lengen wayahe njaba (rod sing ditambahi) dadi dawa banget.
3. Tekanan Kontak abot: Malah gaya lateral 200-lb sing andhap asor ing mripat rod nggawe wayahe mlengkung massive. Kanthi span prewangan cendhak, pasukan reaksi internal antarane rod lan bushing kelenjar bisa spike menyang ewu mina saben kothak inch, crushing film lenga lubrication lan galling.
Tabung mandeg yaiku lengen baja utawa aluminium internal sing diselehake ing rod piston ing laras silinder, ing antarane piston lan kepala kelenjar ngarep.
Iku fisik nyegah piston saka lelungan kabeh cara maju menyang sirah ngarep ing stroke lengkap.
Kanthi mungkasi piston sawetara inci sadurunge tekan kelenjar, tabung mandeg ngunci ing rentang bantalan minimal.
Tanpa tabung mandeg: Silinder stroke 60 inci kanthi ekstensi lengkap bisa uga mung ninggalake 3 nganti 4 inci ing antarane piston lan bantalan kelenjar.
Kanthi tabung mandeg 6-inch: Rentang bantalan minimal ing ekstensi lengkap mundhak 9 utawa 10 inci, nglereni stres kontak internal lan rod cocking luwih saka setengah.
Ing hidraulik industri lan seluler standar (nurutake pedoman teknik NFPA lan ISO), tabung mandeg dianjurake banget nalika stroke efektif ngluwihi 40 inci (kira-kira 1.000 mm), utawa nalika silinder beroperasi kanthi horisontal kanthi clevis utawa pin dipasang.
Pedoman Ukuran Dasar:
1. Ing 40 inci saka stroke: Standard prewangan span umume cukup kanggo moderat-tugas siklus, kasedhiya Alignment bener.
2. Luwih saka 40 inci stroke: Tambah 1 inci tabung mandeg kanggo saben 10 inci stroke liwat 40 inci
Yen sampeyan ngrancang mesin anyar utawa ngatasi masalah kegagalan lapangan, gunakake dhaptar priksa 4-langkah iki:
Gunung kaki kaku utawa gunung flange ora bisa ngidinke sembarang misalignment sudut. Yen pigura mesin sampeyan mlengkung sajrone operasi (contone, awak mbucal mbengkongaken ing beban kerikil sing ora rata), ngalih menyang mount bantalan bunder utawa clevise putar. Bantalan bundher ngidini 3 ° nganti 5 ° nyelarasake diri, nyegah rod saka naleni ing kelenjar.
Batang sing ramping nyimpang ing kompresi kolom sadurunge digulung kanthi lengkap. Yen deflection ngluwihi 0,002 "nganti 0,005" saben sikil stroke, iku bakal molak lambe segel. Ngalih munggah siji diameter rod standar (contone, saka 1,50 "nganti 1,75" utawa 2,00") dramatically mundhak modulus bagean lan resistance kanggo mlengkung.
Kontak logam-kanggo-logam standar ndadékaké kanggo galling cepet sapisan mbukak sisih nyurung liwat film lenga. Dering nyandhang komposit kelas dhuwur (kayata nilon sing diisi kaca, resin fenolik, utawa tembaga fosfor) nyerep impact lateral lan nempelake partikel mikro tanpa gouging rod krom.
Sajrone perakitan mesin dhisikan, priksa manawa loro pin dipasang pancen sejajar. A ngimbangi sudut 1-milimeter liwat span 4-kaki pin bisa generate atusan kilogram preload sisih terus-terusan malah sadurunge silinder ngangkat payload sembarang.
Nalika njaluk desain silinder hidraulik khusus utawa review panggantos kanggo aplikasi beban sisih dhuwur, nyedhiyakake rincian kunci iki bakal nyepetake verifikasi teknik:
Lingkungan Operasi & Siklus Tugas: Tekanan kerja maksimal (PSI/bar), frekuensi siklus, beban push/tarik.
Jinis Pemasangan & Pusat Pin: Dimensi pin-to-pin sing ditarik lan ditambahi, diameter pin, lan apa bantalan bunder dibutuhake. Dikenal Pasukan Lateral utawa Sudut
Misalignment: Pangarepan defleksi pigura, beban angin, utawa titik engsel ngimbangi. Gejala Gagal Saiki: Yen ngganti silinder ana, nuduhake foto rod piston worn, gland bushing, lan segel lambe.
