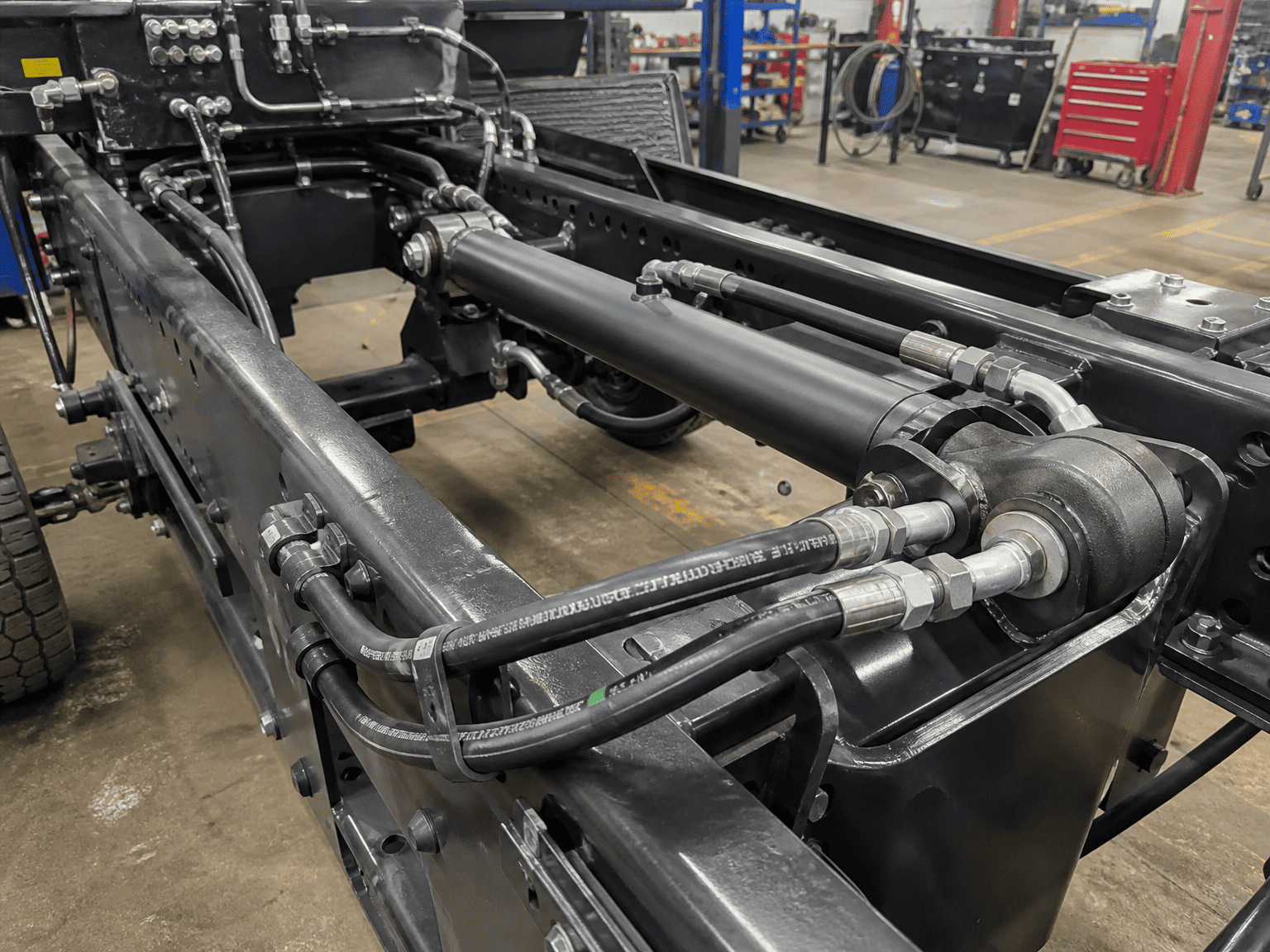

Nalika asilinder hidrolikGagal nggayuh kacepetan siklus sing dirancang utawa panas banget sawise operasi telung puluh menit, insinyur asring nyalahake pompa hidrolik utawa katup kontrol arah. Ing bengkel, Nanging, sabab ROOT asring adoh prasaja: bandar silinder lan pipa interconnecting banget undersized kanggo tingkat aliran dibutuhake.
Cairan sing dipeksa liwat orifice port sing diwatesi tumindak kaya banyu sing dijeblug liwat selang taman sing dicepit. Kacepetan skyrockets, aliran laminar ambruk menyang turbulensi kasar, lan irungnya meksa massive berkembang liwat tenggorokan port. Watesan iki ngowahi tenaga jaran hidraulik sing larang langsung dadi panas sing ngrusak, nyepetake stroke ekstensi kanthi cepet, lan bisa uga nyebabake kavitasi lokal utawa segel tekanan bali nalika retraction gravitasi kanthi kacepetan dhuwur.
Nggawe ukuran port sing bener ora mung cocog karo apa wae ketukan benang sing ana ing crib alat. Perlu ngimbangi kecepatan cairan ing saben baris operasi kanggo mesthekake pangiriman daya sing sepi, hemat energi, lan bebas bocor.
Kacepetan fluida nemtokake manawa lenga mili lancar ing streamlines paralel (aliran laminar) utawa churn kanthi kuat kanthi resistensi gesekan dhuwur (aliran turbulen). Pembangun peralatan industri lan seluler ngetutake pedoman kecepatan sing ketat ing macem-macem cabang sirkuit:
| Cabang Sirkuit / Jinis Garis | Kacepetan sing Disaranake (m/s) | Kecepatan sing Disaranake (ft/s) |
|---|---|---|
| Pompa Suction Lines | 0,5 kanggo 1,2 m / s | 2,0 kanggo 4,0 ft / s |
| Return Lines (Tekanan Sedheng) | 1,5 kanggo 2,5 m / s | 5,0 kanggo 8,0 ft / s |
| Garis Tekanan Terus-terusan | 3,0 kanggo 5,0 m / s | 10,0 kanggo 16,0 ft / s |
| Garis Aliran Tinggi Intermiten | Nganti 6,0 m/s | Nganti 20,0 ft/s (Short duty) |
| Silinder Port Tenggorokan | 3,5 kanggo 5,5 m / s | 12,0 kanggo 18,0 ft / s |
Ingsingle-rod double-acting silinder, lenga sing metu saka tutup tutup sajrone aliran retraction dikalikan karo rasio area (asring 1,5: 1 nganti 2: 1). Yen pump ngirim 30 GPM menyang rongga rod, ** 45 kanggo 60 GPM mundhak metu saka port tutup-mburi. Yen port tutup iki ukuran mung kanggo 30 tingkat sumber GPM, bali kacepetan baris bisa ngluwihi 25 ft / s, nggawe massive bali-meksa sing nglawan stroke retraction lan overheats kabeh sistem.
Gunakake grafik referensi cepet ing ngisor iki kanggo milih ukuran port silinder minimal sing disaranake adhedhasar aliran puncak cepet sing mlebu utawa metu saka port:
| Laju Aliran (GPM) | Laju Aliran (L/min) | SAE Straight ThreadO-Ring Boss (ORB) | SAE 4-Bolt Flange(Kode 61 / Kode 62) |
|---|---|---|---|
| 1 nganti 5 GPM | 4 nganti 19 L / min | SAE #4 (7/16-20) | Ora ditrapake |
| 5 nganti 12 GPM | 19 nganti 45 L / min | SAE #6 (9/16-18) | Ora ditrapake |
| 12 kanggo 22 GPM | 45 kanggo 83 L / min | SAE #8 (3/4-16) | 1/2" Kode 61 Flange |
| 22 kanggo 38 GPM | 83 kanggo 144 L / min | SAE #10 (7/8-14) | 3/4" Kode 61 Flange |
| 38 kanggo 55 GPM | 144 kanggo 208 L / min | SAE #12 (1-1/16-12) | 1" Kode 61 Flange |
| 55 kanggo 90 GPM | 208 kanggo 340 L / min | SAE #16 (1-5/16-12) | 1-1/4" Kode 61/62 |
| 90 nganti 150 GPM | 340 kanggo 568 L / min | SAE #20 (1-5/8-12) | 1-1/2" Kode 61/62 |
| 150+ GPM | 568+ L/min | Blok Manifold Custom | 2" nganti 3" Kode 62 |

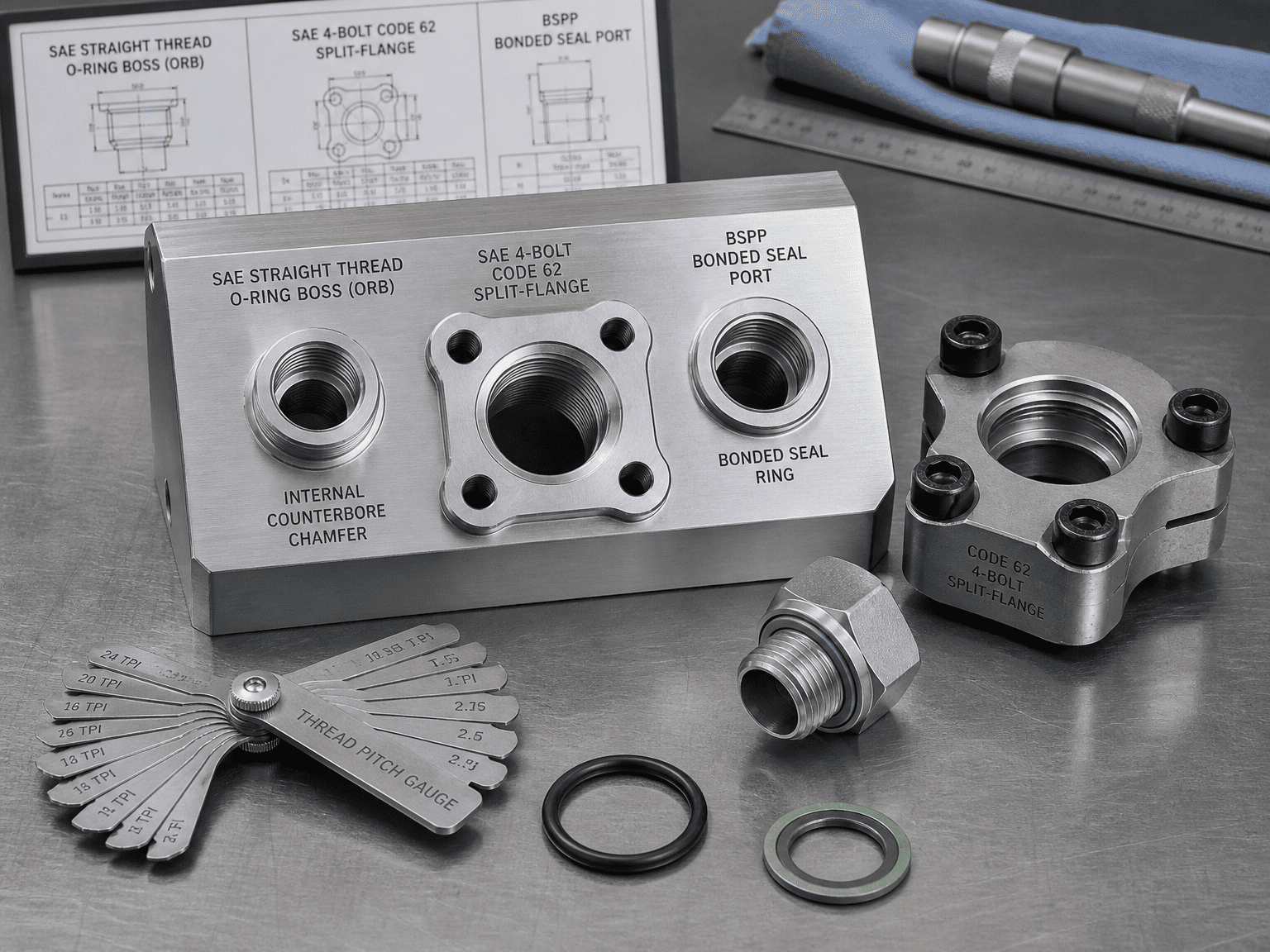

[SAE ORB (O-Ring Boss)] ===> Segel elastomer radial nol-bocor; luwih disenengi nganti 5.000 psi
[ SAE 4-Bolt Flange] ===> Kejut abot & tahan geter; paling apik kanggo> 1" port aliran dhuwur
[BSPP (G-Thread)] ===> Ring segel sing diikat kanthi pasuryan sing rata; standar ISO global njaba N. Amerika
[ Pipa Tapered (NPTF)] ===> Wedging logam-kanggo-logam; rentan kanggo retak stres lan bocor tekanan dhuwur
Cara segel: Utas sejajar UN / UNF sing lurus nyedhiyakake gaya clamping mekanik, dene kursi O-ring elastomerik menyang chamfer counterbore mesin internal.
Napa OEM luwih seneng: Ngilangi risiko retak sing akeh banget, ngidini orientasi siku 90 derajat sing bisa diatur kanthi locknuts, lan andal nahan tekanan nganti 5.000 psi (345 bar) tanpa nangis.
Cara nutup: Flange pamisah sing abot utawa flange captive ngubengi sirah flange sing rata sing ngemot cincin O pasuryan langsung ingsilinder hidrolikawak karo papat dhuwur-tensile bahan 8 bolts.
Aplikasi paling apik: Penting kanggo ukuran port 1-inch lan luwih gedhe ing excavator pertambangan abot, balers kethokan tonase gedhe, lan crane seluler. Iki tahan pulsing garis mekanik sing kuat lan ngidini hookups garis kompak tanpa gangguan ayunan kunci.
Carane segel: Utas podo karo dering segel ikatan elastomer (washer Dowty) utawa O-ring sing ditahan ing permukaan sing rata.
Aplikasi paling apik: Standar internasional sing dominan kanggo peralatan komersial Eropa, Asia, lan ekspor, nawakake panyegelan nol bocor sing setara karo SAE ORB.
Mode gagal: Utas pipa tapered gumantung ing deformasi logam ing pinggir benang. Ing ekspansi termal, lonjakan tekanan, lan geter, obat bius pipa ilang, nyebabake bocor. Overtightening tapered fittings wedges port boss metu, kerep pisah gandheng tutup silinder mburi.
Sanajan ukuran benang port sampeyan cocog karo diagram alur, cacat geometri internal isih bisa nyuda silinder sampeyan:
Rekomendasi kecepatan lan ukuran port ing pandhuan iki nggambarake praktik paling apik teknik standar industri. Kanggo aplikasi sing nglibatake siklus servo frekuensi dhuwur, cairan glikol banyu, utawa siklus tugas sing abot, hubungi spesialis teknik HCIC kanggo dinamika cairan komputasi lengkap (CFD) lan optimasi manifold.
